Description

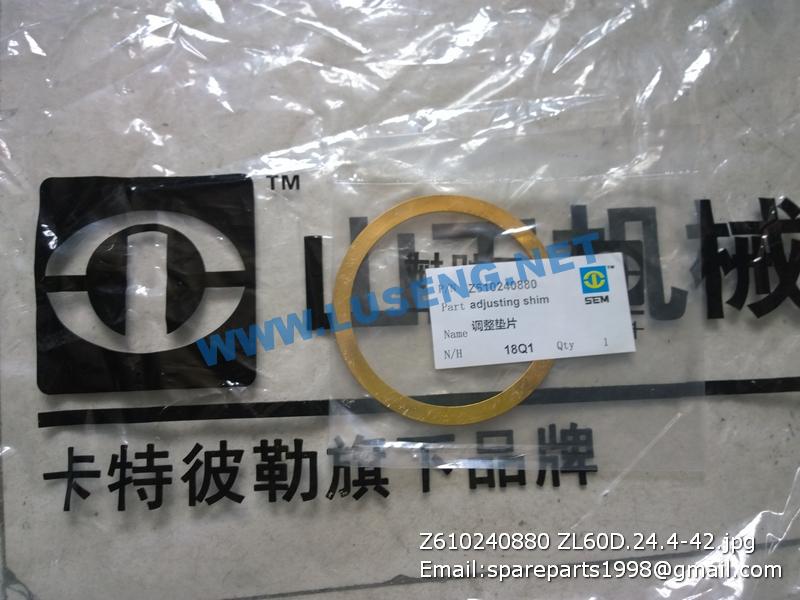

Z610240880 ZL60D.24.4-42 SEM SHIM
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 253003311 前围板 Front Cover 1
2 805000017 螺栓 M8×25 bolt 14 GB/T5783-2000
3 805300117 垫圈8 Washer 10 GB/T96.1-2002
4 805300010 垫圈 8 Washer 10
5 805000048 螺栓M12X35 Bolt 4 GB/T5783-2000
6 805300020 垫圈12 Washer 4 GB/T97.1-2002
7 805300018 垫圈12 washer 12 4 GB/T93-1987
8 253102422 仪表箱总成 Instrument Panel 1 253102422
9 252900306 减震器组件 Absorber 4
10 252900305 隔板 Plate 4
11 252101612 操纵箱 CONTROL BOX 1
12 805000727 螺栓M10X25 Bolt 8 GB/T5783-2000
13 805300017 垫圈10 Washer 8 GB/T97.1-2002
14 805300014 垫圈 10 Washer 8 GB/T93-1987
15 801902735 座椅(高靠背) Seat 1 XGZY03-FATII
16 805002145 螺栓 M30×2×160 Bolt 4 GB/T5786-2000
17 805200242 螺母M30×2 Nut 4 GB/T6171-2000
18 805300118 垫圈30 Washer 4 GB/T 97.1-2002
19 802101240 灭火器 802101240 1 MFZL-1
20 802138008 灭火器支架 MHQ-90ZJ 1
21 253004988 驾驶室总成 Cab 1
22 252101425 单手柄操作标识 Marking 1
23 252101325 球阀标识 Logo 1
24 252101426 选择阀标识 Marking 1
25 801968184 操纵箱密封护套 CONTROL BOX SEAL SET 1
26 819948321 手控阀制动警告 Marking 1
27 252900304 孔盖 Plate 4
28 801968176 密封护套 Sheath 1
29 805000126 螺栓M6×30 Bolt 2 GB/T5783-2000
30 805300083 垫圈6 Washer 2
31 252901517 座椅安装板 Plate 1
32 252900719 地板橡胶 Rubber Cushion 1
33 252901487 空调风管 Pipe 2
34 805300069 垫圈 8 Washer 8 4
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252905947 左拉窗总成（改型） Windscreen 1
2 252905965 右拉窗总成（改型） Windscreen 1
3 252900682 左后挡玻璃 Windscreen 1
4 252900683 右后挡玻璃 Windscreen 1
5 252900684 后玻璃 Windscreen 1
6 253000128 缓冲头 SHOCK ABSORBER 1
7 800101440 碰锁 Spring Lock 1 NBS510D
8 800302273 锁盖 Lock Hoop 1
9 252900716 底架总成 Floor 1
10 251800475 车门铰链组件 Gemel 2
11 801503840 502A门锁（合金把手） Handle 1
12 251800537 后视镜支架总成 Bracket 2
13 805000322 螺栓 M6×16 Bolt 8 GB/T5783-2000
14 805300029 垫圈 6 Washer 6 8 GB/T97.1-2002
15 805300030 垫圈 6 Washer 6 8 GB/T93-1987
16 252900681 前玻璃 Windscreen 1
17 801938356 倒车镜 Wing mirror 2 XGHJ430X220-W
18 252900680 右前挡玻璃 Windscreen 1
19 252900678 前围右侧玻璃 Windscreen 1
20 252901014 橡胶垫 rubber band 1
21 252900677 前围左侧玻璃 Windscreen 1
22 252900679 左前挡玻璃 Windscreen 1
23 805100348 螺钉 M16 Bolt 4 GB/T825-1988
