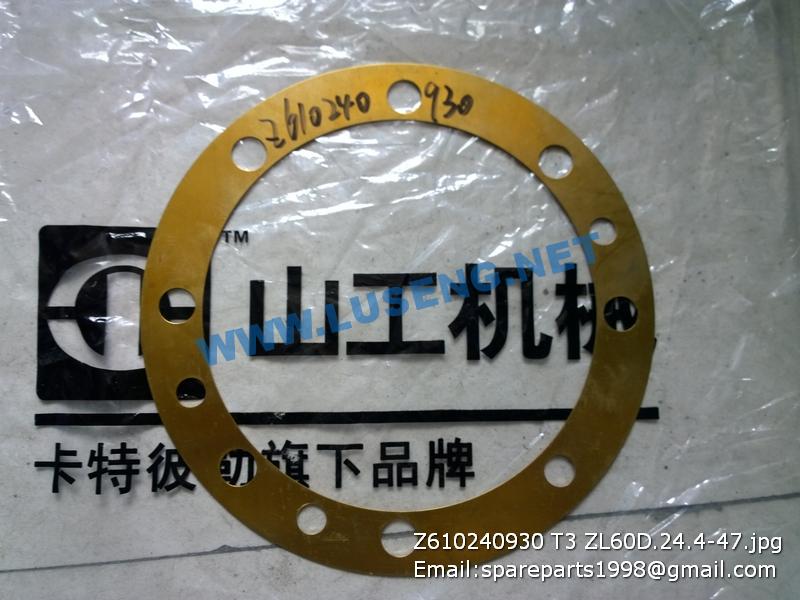

Z610240930 T3 ZL60D.24.4-47 SEM SHIM

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 250300125 暖风热水开关(ZG3/8) Switch 1
2 252300421 暖水胶管 Water Pipe 1
3 801968904 喉箍 B14-27 CLAMP 4 QC/T619-1999
4 250200223 接头 Joint 1
5 252300420 暖水胶管 Water Pipe 1
6 253000546 胶垫 cushion 1 空调带
7 801902710 不锈钢喉箍 32-44 Clamp 2
8 805000018 螺栓 M8×20) Elbow 4
9 805300069 垫圈 8 Washer 8 4
10 805300010 垫圈 8 Washer 4
11 805000322 螺栓 M6×16 Bolt 2 GB/T5783-2000
12 805300030 垫圈 6 Washer 6 2 GB/T93-1987
13 252903987 垫块 Plank 4
14 800511391 保温胶管=1600 Pipe 2 空调带
15 801902714 不锈钢吼箍 51-70 Clump 8 QC/T619-1999
16 805000045 螺栓M12X40 Bolt 4 GB/T 5783-2000
17 805300020 垫圈12 Washer 4 GB/T97.1-2002
18 805300018 垫圈12 washer 12 4 GB/T93-1987
19 803544429 空调总成 Air conditioning 1 XGKT460N-29-3III
20 803604568 线卡 Wires Support 10
21 805000309 螺栓M10×140 BOLT 1 GB/T5782-2000
22 252300412 调节杆 Pole 1
23 252300413 固定块 Fixing Block 1
24 805200049 螺母 M12 Nut 2 GB/T6170-2000
25 252300411 调节块 Plank 1
26 805000076 螺栓M10X70 Bolt 1 GB/T5782-2000
27 252300414 套 Sleeve 2
