Description

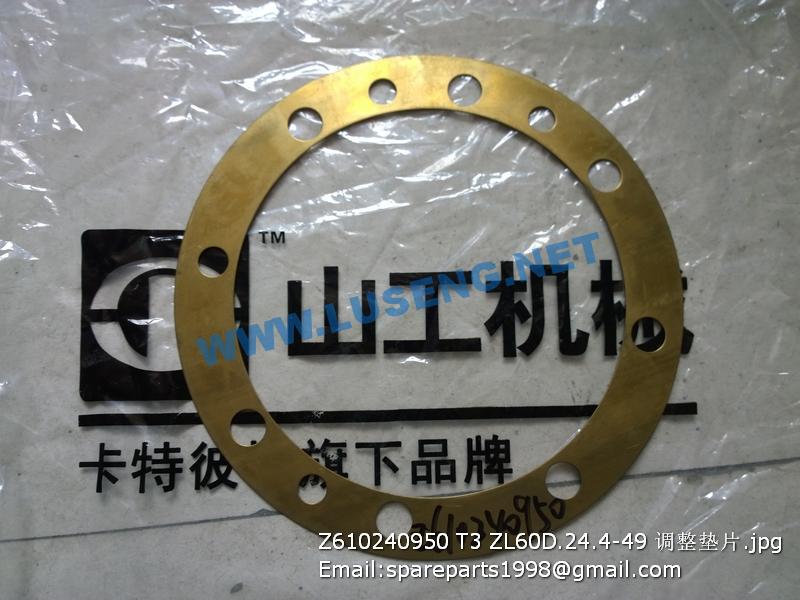

Z610240950 T3 ZL60D.24.4-49 SEM SHIM

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 253003482 前车架 Front Chassis 1
2 253000414 动臂-前车架销 Pin 2
3 253000415 动臂缸-前车架销 Pin 2
4 253000416 翻斗缸-前车架销 Pin 1
5 275300147 前车架润滑油管 Tube 1
6 253000417 前罩 Front Cover 1
7 805300017 垫圈10 Washer 4 GB/T97.1-2002
8 269900194 调整垫片 ADJUSTING SHIM 14
9 805000022 螺栓M16X25 Bolt 7 GB/T5783-2000
10 805300011 垫圈 16 Washer 25 GB/T 93-1987
11 805300111 垫圈 16 Washer 11 GB/T96.1-2002
12 253000293 转向销 Rear Steering Pin 2
13 805000026 螺栓 M16×45 Bolt 6 GB/T 5783-2000
14 253002653 下销固定板 Fixing Plate 1
15 252900351 调整垫片 Adjusting washer 2
16 253000365 下衬套 Lower Shaft Bushing 1
17 253000366 下轴承盖 Bearing Cover 1
18 800500278 轴承32217 BEARING 2
19 805000030 螺栓 M16×110 Bolt 8 GB/T5782-2000
20 251400267 调整垫片 Adjusting washer 2
21 251400313 调整垫片 Adjusting washer 2
22 251400314 调整垫片 Adjusting washer 2
23 253000598 上轴承盖 Upper Bearing Cap 1
24 803164083 密封圈B100×125×12 SEAL RING 2
25 252900355 上衬套 Upper Shaft Bushing 1
26 253000367 下铰接销 Pin 1
27 801100339 油杯 M10×1 801100339 1 JB/T7940.2-1995
28 253000599 轴承保护架 Protecting Bracket 2
29 800511236 关节轴承GE90ES Bearing 1 GB304.5-81
30 803107802 密封圈B90×110×12D Seal Ring 2 GB9877.1-88
31 253000418 上铰接销 Pin 1
32 805000281 螺栓M20×40 Bolt 1 GB/T5783-2000
33 805300023 垫圈 20 Washer 20 1 GB/T93-1987
34 250400150 垫圈 WASHER 1
35 801100336 黄油嘴M10X1 Grease Nipple 1 JB/T7940.1-1995
36 253000687 传动轴支座 1
37 805000051 螺栓 M16×40 Bolt 4 GB/T5783-2000
38 252600991 螺栓 Bolt 4
39 805401252 挡圈 8 Ring 4 GB/T896-1986
40 805300039 垫圈 18 WASHER 4
41 805002103 螺栓M18×1.5×65 Bolt 4 GB/T5785-2000
42 803163960 接头体6 Pipe Connection 2 GB/T5625.2-2008
43 253002931 下铰接销油管 Oil Tube 1
