860142977 XT680 STEERING CYLINDER REPAIR KITS 049344

,860142977 XT680 STEERING CYLINDER REPAIR KITS 049344

Description

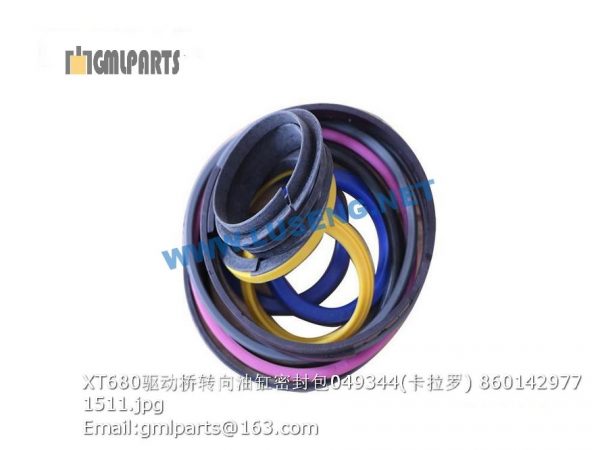

860142977 XT680 STEERING CYLINDER REPAIR KITS 049344

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805046547 螺栓 M12×35(达克罗) Bolt 12 GB/T5783-2000
2 805338261 垫圈12(达克罗) Washer 12
3 805046502 螺栓 M8×12(达克罗) Bolt 1 GB/T5783-2000
4 228700367 防尘盖 Prevent dust cover 1
5 228700370 盖 Cover 2
6 228700371 垫 Washer 6 每组含t=0.1、t=0.35、t=1各1个
7 800511347 轴承 GAC85S/K Bearing 4 GB/T304-2002
8 801100336 黄油嘴M10X1 Grease Nipple 6 JB/T7940.1-1995
9 228700391 转向铰接 Steering hitch 1
10 228700373 V型圈 V-ring 2
11 228700374 调整垫 Shim 2 每组含t=0.1、t=0.5、t=1各2个
12 805140845 螺钉 M12×16(达克罗) BOLT 3 GB/T77-2007
13 228700372 盖 Cover 1
14 805338291 垫圈 24(达克罗) Washer 12 GB/T97.1-2002
15 805338365 垫圈 24(达克罗) WASHER 12
16 805046979 螺栓 M24×70 (10.9级) Bolt 12 GB/T5782-2000
17 228700375 V型圈 V-ring 1
1 805046492 螺栓 M24×2×120 (10.9级)(达克罗) Bolt 8 GB/T5785-2000
2 805338291 垫圈 24(达克罗) Washer 8 GB/T97.1-2002
3 228702762 调整垫 Shim 1 每组包含t=1数量4件,t=2数量2件
4 228702761 调整垫 Shim 1 每组包含t=1数量4件,t=2数量2件
5 228702664 前梁 Front girder 1 XS202XI
6 805046494 螺栓 M6×12(达克罗) Bolt 8
7 805338258 垫圈 6(达克罗) Washer 8
8 228700369 板 Board 2
9 228702665 压轮框架 Frame 1 XS202XI
10 805140648 吊环螺钉M16(达克罗) Screw 4
11 228700273 销 Pin 2
12 228700275 连接板 Plank 1
13 228700274 销 Pin 1
14 228700141 弹簧 Spring 1
15 800511428 钢球 φ10 Steel Ball φ10 1 GB/T308
1 805046573 螺栓 M16×40(达克罗) bolt 16 GB/T5783-2000
2 805301377 垫圈 16(达克罗) Wahser 16 用于PD轮数量为36
3 228700703 刮泥板Ⅰ Scraper 2
4 228700704 刮泥板Ⅱ Scraper 2
5 805046575 螺栓 M16×45(达克罗) Bolt 36 GB/T5783-2000
6 228600281 固定板 Board 18
7 228600280 可调刮齿 Scraper 18
