Description

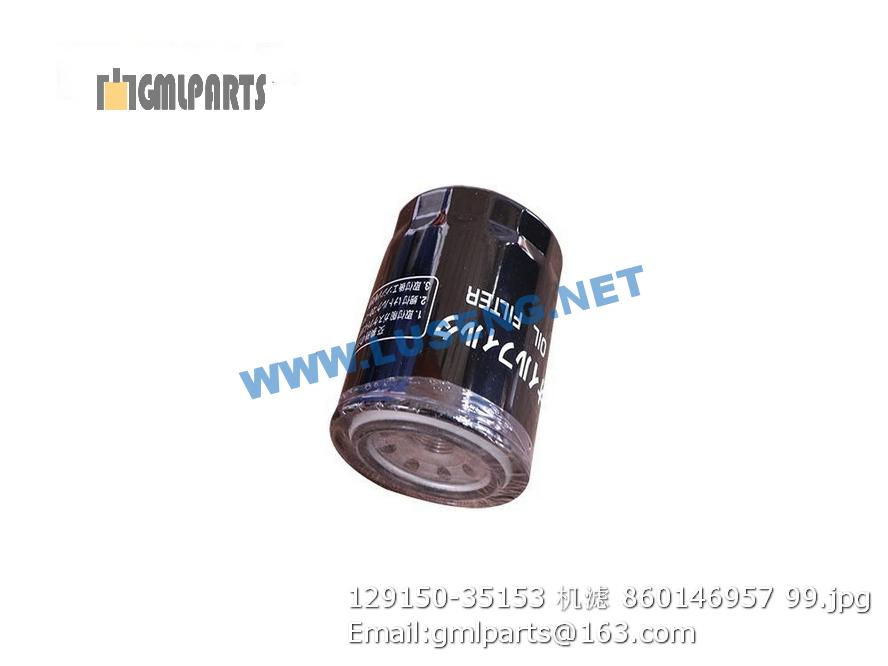

860146957 129150-35153 OIL FILTER
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805001930 螺栓M16X50 Bolt 4 GB/T5782-2000
2 805300011 垫圈 16 Washer 8 GB/T 93-1987
3 805300013 垫圈16 Washer 8 GB/T 97.1-2002
4 252109796 燃油箱总成 Fuel Tank Assembly 1
5 252109822 冷却系统 Cooling system 1
6 805000059 螺栓M10X60 Bolt 4 GB/T5782-2000
7 805300017 垫圈10 Washer 6 GB/T97.1-2002
8 805201515 GB/T6182-2010 螺母 M10 4
9 252101603 接头 Washer 1
10 805301412 复合式密封硬垫圈 18 WASHER 2 Q/SC1294-2000
11 800138148 发动机 Engine 1
12 252400356 柴油进油管 Pipe 1
13 252400357 柴油回油管 Pipe 1
14 803190860 直通接头 Joint 1 GE15LM12×1.5EDOMDCF
15 252108690 发动机-双变连接 Joint 1
16 805000714 螺栓 M10×20 Blot 4 GB/T5783-2000
17 805300014 垫圈 10 Washer 6 GB/T93-1987
18 252101604 接头 JOINT 1
19 803166675 胶管 B16×750 Hose 1 JB/T 8406-2008
20 801902707 不锈钢喉箍19-29 STAINLESS STEEL HOSE CLAMP 2
21 803164299 直通接头 Joint 3 GE15LM14×1.5EDOMD
22 803164558 接头 Joint 2 LH15L
23 803163984 胶管 B10×900 Hose 1 JB/T8406-2008
24 801902705 喉箍 Clamp 3
25 252900318 接头 JOINT 1
26 252107984 接头 JOINT 1 W5G.1.6
27 252101539 1/4球阀 Ball Valve 1
28 252109849 空压机控制总成 Controlling 1
29 252109848 进排气总成 Intake and exhaust assembly 1
30 252109787 支架 Stand 1
31 805000029 螺栓 M10×40 Bolt M10×40 2 GB/T5783-2000
32 805200048 螺母 M10 Nut 2 GB/T6170-2000
33 252110060 挡板总成 Baffle Assembly 1
34 252110061 吸声材料总成 Sound Insulation System 1
35 805000061 螺栓 M16×65 Bolt 4 GB/T5782-2000
36 803304010 胶管 B16×2100 Hose 1 JB/T8406-2008
1 803184623 螺塞 M16×1.5 PLUG 2 QC/T385-1999
2 805301411 垫圈 16 WASHER 2 Q/SC1294-2000
3 252109793 燃油箱体 Fuel tank 1
4 803164214 液位计 Liquid Level Meter 1 YWZ-127
5 252905672 法兰 FLANGE 1 500KD.1A.1-2
6 250200206 垫片 WASHER 1 ZL40.1.3-8
7 805000727 螺栓M10X25 Bolt 6 GB/T5783-2000
8 805300014 垫圈 10 Washer 6 GB/T93-1987
9 252905762 螺塞 M45×1.5 Bolt 1
10 250200471 吸油滤油器总成 FILTER 1 XGXL5-10×100
11 803164100 复合式密封硬垫圈 45 WASHER 2 Q/SC1294-2000
12 805000017 螺栓 M8×25 bolt 8 GB/T5783-2000
13 805300010 垫圈 8 Washer 9
14 252900311 盖板 Flange 1
15 252100465 橡胶垫 Seal Washer 1
16 250400402 接头 Joint 1 配潍柴
17 252905687 吸油管 OIL SUCKING PIPE 1 500KD.1A.1.2
18 803164228 吸油滤芯 OIL SUCKING FILTER 1 WU-16×100-J
19 805301412 复合式密封硬垫圈 18 WASHER 1 Q/SC1294-2000
20 803164217 回油滤清器 Filter Assy 1
21 252905197 橡胶帽 Cap 1
22 805000089 螺栓 M8X35 Bolt 1 GB/T 5783-2000
23 805200045 螺母 8 Nut 1 GB/T 6170-2000
25 801902707 不锈钢喉箍19-29 STAINLESS STEEL HOSE CLAMP 2
26 253202184 透气接管 Pipe 1 Q/SC 1294-2000
27 803164187 垫圈 33 Washer 1 外购
28 800101368 C型空气滤清器 Filter 1 外购
29 803300971 燃油箱加油滤清器（带锁、选配） Fuel Tank Filter (With lock, optional) 1 每1000小时或半年更换，以先到为准. Change every 1000 hours or half a year (whichever comes first).
