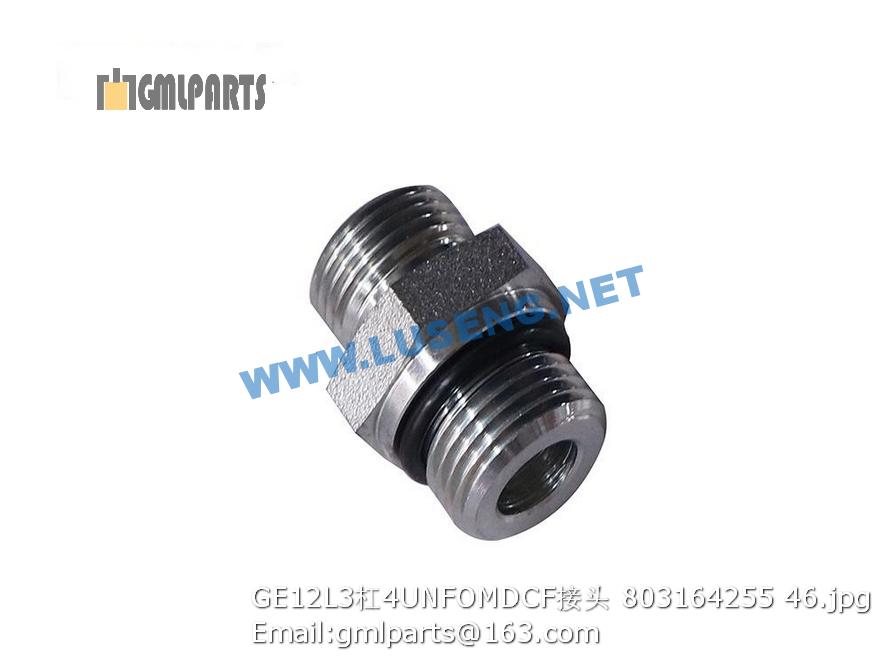

803164255 GE12L3/4UNFOMDCF JOINT
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 225600317 空滤器支架 Air cleaner bracket 1
2 805200045 螺母 8 Nut 14 GB/T 6170-2000
3 805300069 垫圈 8 Washer 8 4
4 805300010 垫圈 8 Washer 10
5 805000020 螺栓 M8×30 Bolt 6 GB/T5783-2000
6 801902785 T型抱箍Φ117 Clamp 1
7 225600437 进气管 Air pipe 1
8 225600434 进气连接管 Metal pipe 2
9 225600433 进气管 Air pipe 1
10 801902892 T型抱箍97-105 Joint 4
11 801902804 T型抱箍70-78 Clap 1
12 225600435 进气管 Air pipe 1
13 800101538 水散热器 Radiator 1
14 805000064 螺栓M12X55 Bolt 4 GB/T5783-2000
15 805300020 垫圈12 Washer 4 GB/T97.1-2002
16 805300018 垫圈12 washer 12 13 GB/T93-1987
17 805200049 螺母 M12 Nut 9 GB/T6170-2000
18 225600438 垫板 Cushion 1
19 805000045 螺栓M12X40 Bolt 13 GB/T 5783-2000
20 225600439 排气管 Vent-pipe 1
21 228700602 金属软管 Metal tube 1
22 225600442 排气直管 Vent-pipe 1
23 228700597 U型螺栓 U-Bolt 4
24 228700598 托架 Bracket 4
25 225600443 消音器 Muffle 1
26 225600499 消音器支架 Muffle bracket 2
27 805000716 螺栓M12X30 Bolt 16 GB/T5783-2000
28 805301374 垫圈 12(达克罗) Bolt 20
29 860112114 空滤器滤芯 Air filter elememt，main 1
1 800101536 空气滤清器 Air cleaner 1
2 225100678 接管 Connect pipe 1
3 800101537 空气预滤器 Air pro-cleaner 1
4 801902713 喉箍B45-70 Clamp 4 QC/T619-1999
5 225600436 出水管 Out-water pipe 1
6 225600440 进水管 In-water pipe 1
7 805300144 垫圈14 WASHER 8
8 805200067 螺母M14 Nut 8
9 225600441 发动机前支座 Front bracket 2
10 805000555 螺栓 M14×60 Bolt 8 GB/T5783-2000
11 805300033 垫圈 14 WASHER 8 GB/T93-1987
12 805002212 螺栓 M22×55 Bolt 4 GB/T 5784-1986
13 805300058 垫圈 22 Washer 22 4 GB/T93-1987
14 805300084 螺栓M20×50 Bolt 4
15 801902782 减振器 Shock absorber 4
16 225600444 发动机后支座 Engine rear-bracket 2
17 803164894 回油管 Out-oil pipe 1
18 805300024 垫圈14 Washer 4
19 228700315 接头 Joint 2
20 803164895 进油管 In-oil pipe 1
21 805000076 螺栓M10X70 Bolt 12 GB/T5782-2000
22 805300014 垫圈 10 Washer 12 GB/T93-1987
23 800302288 JL3801-1601200 从动盘总成 Drive disc assembly 1
24 800302289 JL3801-1601100 压盘与盖总成 Cover 1
25 800104168 发动机 Engine 1
26 805000018 螺栓 M8×20) Elbow 4
27 226200387 支架 Bracket 1
28 225600445 卡环 clamp 2
29 860109906 柴滤 Diesel engine filter elememt 1 6105QA-1105300A-937，每500小时或2个月更换，以先到为准 6105 QA-1105300 A-937, every 500 hours or 2 months replacement, whichever occurs first
30 860109907 机油滤芯 Oil filter elememt 1
31 ▲225600323-030203 压力盖 Cover 1 水箱附件
32 ▲225600323-030204 挡风罩 Windshield 1 发动机附件
33 ▲225600323-030205 风扇 Fan 1 发动机附件
34 ▲225600323-030206 皮带 Belt 1 发动机附件
35 805000716 螺栓M12X30 Bolt 16 GB/T5783-2000
36 805301374 垫圈 12(达克罗) Bolt 40
37 805300010 垫圈 8 Washer 12
38 805200045 螺母 8 Nut 16 GB/T 6170-2000
39 805000020 螺栓 M8×30 Bolt 8 GB/T5783-2000
40 805000045 螺栓M12X40 Bolt 13 GB/T 5783-2000
