Description

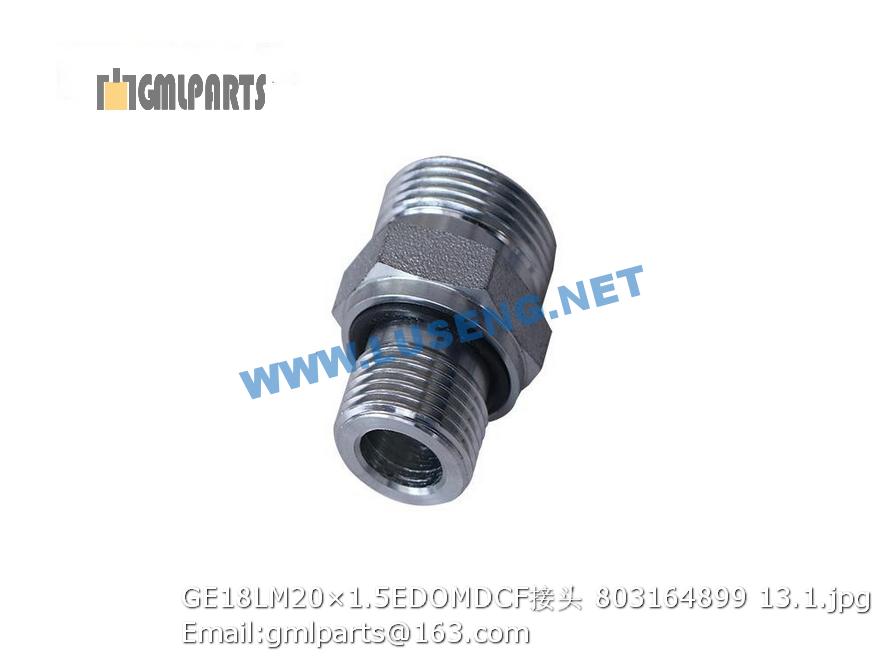

803164899 GE18LM20×1.5EDOMDCF JOINT XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 860109907 机油滤芯 Oil filter elememt 1
2 860109906 柴滤 Diesel engine filter elememt 2 6105QA-1105300A-937，每500小时或2个月更换，以先到为准 6105 QA-1105300 A-937, every 500 hours or 2 months replacement, whichever occurs first
3 803164589 滤清器 filter 1
4 860112114 空滤器滤芯 Air filter elememt，main 1
1 ▲225600325-02 车架装配 Frame assembly 1 借用
2 225600618 前轮装配 Front drum assembly 1
3 225600619 后轮装配 Rear drum assembly 2
4 225600328 传动系统 Driving System 1 借用
5 ▲225600622-02 动力系统 Engine system 1
6 ▲225600323-04 气路系统 Air pipe system 1 借用
7 225600331 仪表箱及操纵系统 Instrument panel and control system 1 借用
8 225600332 驾驶室装配 Cab assembling 1 借用
9 225601058 电气系统 ELECTRICAL SYSTEM 1 借用
10 225600334 液压转向系统 Hy-cylind System 1 借用
11 225600335 发动机罩安装 Engine Cover 1 借用
12 225600336 洒水系统 Sprinkling system 1 选配 选配，借用
13 225600337 刮泥板装配 Scraper Assembly 1 借用
14 225600777 油漆与标记 Paints and decals 0
15 225600339 空调系统 Air-conditioner 1 选配 选配，借用
1 225600347 调整垫 Adjusting shim 2
2 225600617 前梁 Front girder 1
3 225600851 前车架 1
4 805000018 螺栓 M8×20) Elbow 7
5 805300010 垫圈 8 Washer 6
6 805300069 垫圈 8 Washer 8 6
7 225600345 水箱盖 Water tank cap 1
8 228700274 销 Pin 2
9 228700141 弹簧 Spring 2
10 800511428 钢球 φ10 Steel Ball φ10 2 GB/T308
11 803165304 安全锁紧 Lock plate 1
12 801100336 黄油嘴M10X1 Grease Nipple 4 JB/T7940.1-1995
13 228700266 磁性螺栓 MAGNETISM BOLT 1
14 800511347 轴承 GAC85S/K Bearing 4 GB/T304-2002
15 228700374 调整垫 Shim 2
17 228700391 转向铰接 Steering hitch 1
18 805002082 螺栓M20×20 Bolt 8
19 228700375 V型圈 V-ring 3
20 228700372 盖 Cover 1
21 805000560 螺栓M24×70 Bolt 12 GB/T5782-2000
22 805101805 螺钉M12×16 Bolt 3 GB/T77-2000
23 228700367 防尘盖 Prevent dust cover 1
24 805300018 垫圈12 washer 12 12 GB/T93-1987
25 805000048 螺栓M12X35 Bolt 12 GB/T5783-2000
26 228700370 盖 Cover 2
27 228700371 垫 Washer 6
28 805000415 螺栓 M20×80 Bolt M20×80 8 GB/T5782-2000
29 805300112 垫圈 20 Washer 20 8 GB/T97.1-2002
30 805000616 螺栓 M8×12 Bolt 2 GB/T5783-2000
