Description

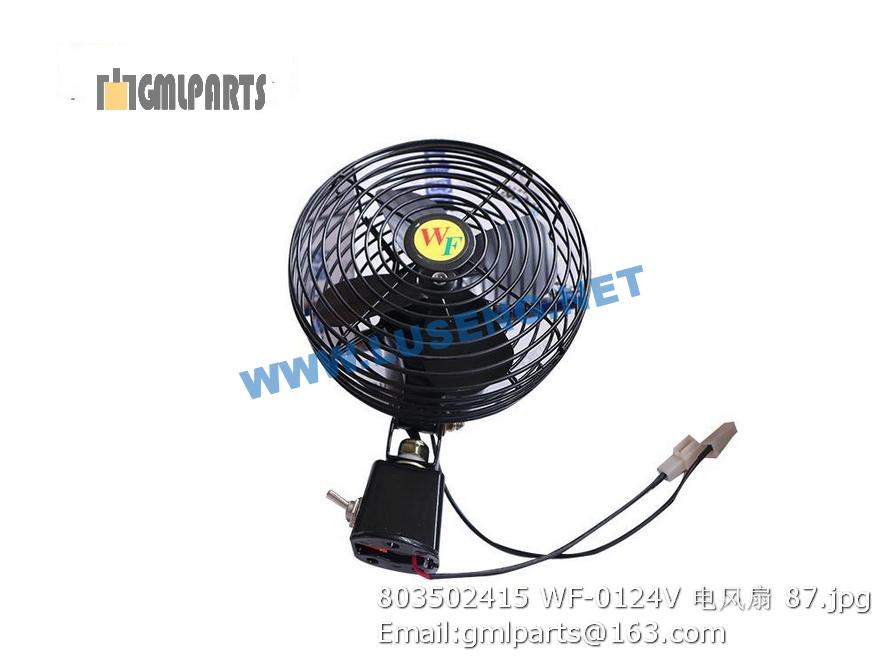

803502415 WF-0124V Fan

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000727 螺栓M10X25 Bolt 8 GB/T5783-2000
2 805300014 垫圈 10 Washer 22 GB/T93-1987
3 805300017 垫圈10 Washer 32 GB/T97.1-2002
4 253001162 支架 Support 1
5 253006004 支架 Support 1
6 805200048 螺母 M10 Nut 10 GB/T6170-2000
7 805000062 螺栓 M10×35 Bolt 21 GB/T 5783-2000
8 253005951 消声器 muffler 1
9 800105240 柴油机空气滤清器 AIR FILTER 1 AH24182-1RMA
10 253000579 支架 Support 1
11 253002764 支架 Support 1
12 253006005 支架 Support 1
13 805300010 垫圈 8 Washer 2
14 805300069 垫圈 8 Washer 8 2
15 253006006 胶管 Hose 1
16 801902747 弹簧型抱箍 Φ139 Clamp 2 149437
17 801902726 T型抱箍165 Clamp 1
18 252109832 接管 Pipe 1
19 800101467 预滤器总成 Prefilter 1 KA50-5
20 252110359 排气管 Pipe 1
21 253006007 进气管 Pipe 1
22 801900251 T型抱箍φ112 Clamp 1 11ZH4-9921
23 805000017 螺栓 M8×25 bolt 2 GB/T5783-2000
24 253006001 支架 Support 1
25 803610215 阻力传感器 sensor 1
26 805000029 螺栓 M10×40 Bolt M10×40 1 GB/T5783-2000
1 800152427 风扇 fan 1
2 252110365 连接盘 joint plate 1
3 805000107 螺栓 M16×65 Bolt 6 GB/T 5783-2000
4 805300011 垫圈 16 Washer 6 GB/T 93-1987
5 805300013 垫圈16 Washer 6 GB/T 97.1-2002
6 803080629 散热器总成 Radiator Assembly 1
7 805000716 螺栓M12X30 Bolt 4 GB/T5783-2000
8 805300018 垫圈12 washer 12 4 GB/T93-1987
9 805300020 垫圈12 Washer 4 GB/T97.1-2002
10 252109799 胶管 B10×60 Hose 1
11 801902705 喉箍 Clamp 6
12 252112478 胶管 Hose 3
13 801902614 T型抱箍φ64-72 CLAMP 8 φ64-72
14 253005995 发动出水管 Pipe 1
15 253005996 发动进水管 Pipe 1
16 252101144 弯管 Pipe 1
17 803191999 胶管 B25×2000 Hose 1 JB/T 8406-2008
18 801902709 喉箍 B25-38 CLAMP 2 QC/T619-1999
19 253005997 中冷器进气管 Pipe 1
20 253005999 胶管 Hose 1
21 253005498 双变油散管路 T/C Radiator Pipe 1
22 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
23 805300014 垫圈 10 Washer 4 GB/T93-1987
24 805300017 垫圈10 Washer 4 GB/T97.1-2002
25 253203038 胶管 B10×1400 Hose 1 JB/T 8406-2008
26 253005998 中冷器出气管 Pipe 1
27 803196264 胶管 B10×550 Hose 1 JB/T 8406-2008
28 252110384 钢管 Pipe 1
29 805200290 螺母M6 Nut 5 GB/T 889.1-2000
30 805000525 螺栓M6×20 Bolt 5 GB/T5783-2000
31 805000727 螺栓M10X25 Bolt 2 GB/T5783-2000
32 253005992 支架 Support 1
33 252400354 U型螺栓 Bolt 1
34 252400355 垫块 Washer 1
35 227100150 螺母 M8 Nut 2 GB/T6182-2000
1 803184623 螺塞 M16×1.5 PLUG 2 QC/T385-1999
2 805301411 垫圈 16 WASHER 2 Q/SC1294-2000
3 252905673 燃油箱体 FUEL TANK 1
4 803164214 液位计 Liquid Level Meter 1 YWZ-127
5 252905671 法兰 Flange 1
6 252100465 橡胶垫 Seal Washer 1
7 805000017 螺栓 M8×25 bolt 9 GB/T5783-2000
8 805300010 垫圈 8 Washer 9
9 252905672 法兰 FLANGE 1 500KD.1A.1-2
10 250200206 垫片 WASHER 1 ZL40.1.3-8
11 805000727 螺栓M10X25 Bolt 6 GB/T5783-2000
12 805300014 垫圈 10 Washer 6 GB/T93-1987
13 252905762 螺塞 M45×1.5 Bolt 1
14 250200471 吸油滤油器总成 FILTER 1 XGXL5-10×100
15 803164100 复合式密封硬垫圈 45 WASHER 2 Q/SC1294-2000
16 252905687 吸油管 OIL SUCKING PIPE 1 500KD.1A.1.2
17 803164228 吸油滤芯 OIL SUCKING FILTER 1 WU-16×100-J
18 805301412 复合式密封硬垫圈 18 WASHER 1 Q/SC1294-2000
19 803164217 回油滤清器 Filter Assy 1
20 252905197 橡胶帽 Cap 1
21 805201482 蝶形螺母 M8 NUT 1
22 801902707 不锈钢喉箍19-29 STAINLESS STEEL HOSE CLAMP 2
23 251806245 透气接管 Air Pipe 1 500FN.2.2.1
24 251702785 呼吸器总成 Air FILTER 1 XG-1102002
25 803300971 燃油箱加油滤清器（带锁、选配） Fuel Tank Filter (With lock, optional) 1 每1000小时或半年更换，以先到为准. Change every 1000 hours or half a year (whichever comes first).
26 805000715 螺栓 M12×25 Bolt 1 GB/T 5783-2000
27 805300018 垫圈12 washer 12 1 GB/T93-1987
28 805300020 垫圈12 Washer 1 GB/T97.1-2002
29 803107807 螺塞M14X1.5 Plug 1 JB/T1000-1977
30 805301410 垫圈14 Washer 1 Q/SC1294-2000
