Description

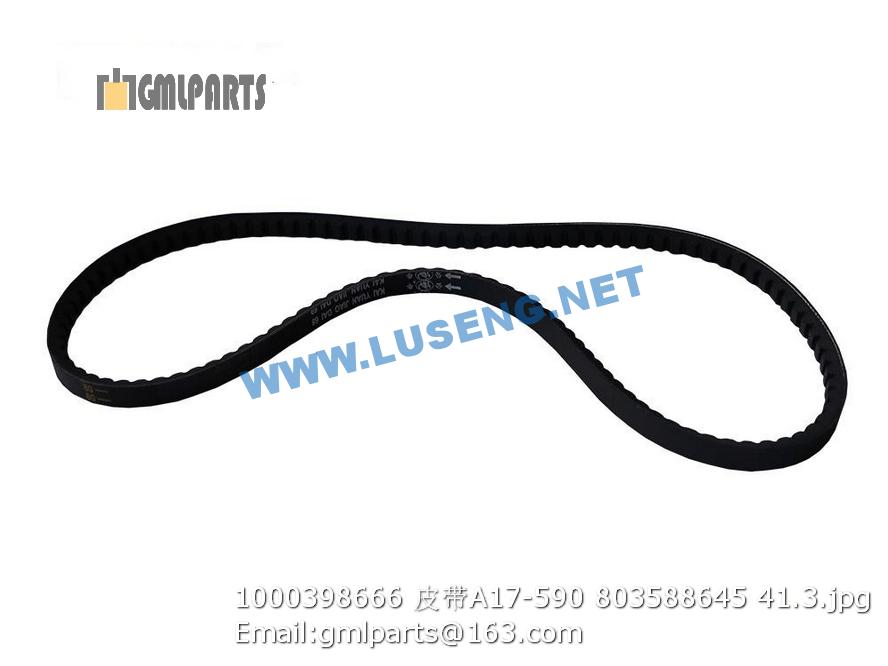

1000398666 BELT A17-590 803588645

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 253100698 回油钢管 Tube 1
2 805000026 螺栓 M16×45 Bolt 4 GB/T 5783-2000
3 805300011 垫圈 16 Washer 8 GB/T 93-1987
4 801100049 O形密封圈50X3.55 O- Ring 2 GB/T3452.1-1992
5 803004071 多路阀 Valve 1
6 803164322 法兰组件 Flange 1
7 252200438 合流块 Block 1
8 805001946 螺栓 M16×105 Bolt M16×105 4 GB/T5782-2000
9 805300013 垫圈16 Washer 4 GB/T 97.1-2002
10 253101752 出油钢管 Tube 1
11 803198806 法兰组件 Split Flange 1
12 805300014 垫圈 10 Washer 6 GB/T93-1987
13 803164323 法兰组件 Split Flange 1
14 253100570 管夹总成 Pipe clamp assembly 2
15 805000281 螺栓M20×40 Bolt 7 GB/T5783-2000
16 805300056 垫圈 20 WASHER 7 GB/T96.1-2002
17 805300023 垫圈 20 Washer 20 7 GB/T93-1987
18 803164828 法兰组件 Flange compent 4
19 805000573 螺栓M12×100 BOLT 4 GB/T5782-2000
20 805002288 O形圈 O- Ring 1
21 805300017 垫圈10 Washer 6 GB/T97.1-2002
22 803164258 分离式法兰 Split Flange 2
23 803164240 法兰组件 Flange 2
24 253300495 软管总成 Hose 1
25 253300334 软管总成 Hose 1
26 805002234 螺柱 M14×35 Bolt 8 GB/T 899-1988
27 805300144 垫圈14 WASHER 8
28 805300033 垫圈 14 WASHER 8 GB/T93-1987
29 805200067 螺母M14 Nut 8
30 252100847 密封垫 Seal packing 2
31 803004086 工作泵 Gear Pump 1
32 805000400 螺栓M10X40 Bolt 2 GB/T5782-2000
33 803164015 胶管B 51X320 Hose 1 JB/T8406-2001
34 801902715 喉箍 B52-76 Hose Clamp 4 QC/T619-1999
35 253101753 钢管 Tube 1
36 250400239 分离式法兰 Split Flange 1 ZL50E.7.1.24-1
37 805000048 螺栓M12X35 Bolt 16 GB/T5783-2000
38 803164126 O形密封圈61.5X3.55 O- Ring 2 GB/T3452.1-1992
39 805300018 垫圈12 washer 12 26 GB/T93-1987
40 253300207 回油钢管 Tube 1
41 253300215 液压油箱 Oil Box 1
42 253100568 支板总成 Plank 1
43 253300335 软管总成 Hose 1
44 253100205 软管总成 Hose 1
45 253101755 软管总成 Hose 1
46 253100569 支板总成 Plank 1
47 803164025 胶管B51X200 Hose 1 JB/T8406-2001
48 252200336 回油接头 Connector 1
49 252500190 工作泵进油钢管 Tube 2 .
50 801100180 O形密封圈47.5X3.55 O- Ring 1 GB/T3452.1-1992
51 227100137 螺钉M12×95 Bolt 3 GB/T70.1-2000
52 805300020 垫圈12 Washer 3 GB/T97.1-2002
53 253100734 过渡块 Block 1
54 805000727 螺栓M10X25 Bolt 4 GB/T5783-2000
55 252300189 固定板 Plank 1
56 805000089 螺栓 M8X35 Bolt 2 GB/T 5783-2000
57 805200045 螺母 8 Nut 2 GB/T 6170-2000
58 805300010 垫圈 8 Washer 2
59 805300069 垫圈 8 Washer 8 2
60 803004109 转向泵 Pump 1
61 803004108 优先型流量放大阀 Valve 1
62 805000403 螺栓M12X110 Bolt 3 GB/T5782-2000
63 805200048 螺母 M10 Nut 4 GB/T6170-2000
64 805002244 螺柱 M10×130 Bolt 4 GB/T901-1988
65 805000100 螺栓 M10×55 Bolt 4 GB/T 5782-2000
66 252900280 压板 Plank 8 500K.7.1.12-2
67 252900281 橡胶垫 Rubber Blanket 4 500K.7.1.12-3
68 252900282 橡胶垫 Rubber Blanket 4 500K.7.1.12-4
69 252900283 支柱 support 4 500K.7.1.12-5
70 805000029 螺栓 M10×40 Bolt M10×40 4 GB/T5783-2000
71 803164229 O形圈 37.69×3.53 O-Ring 1
