Description

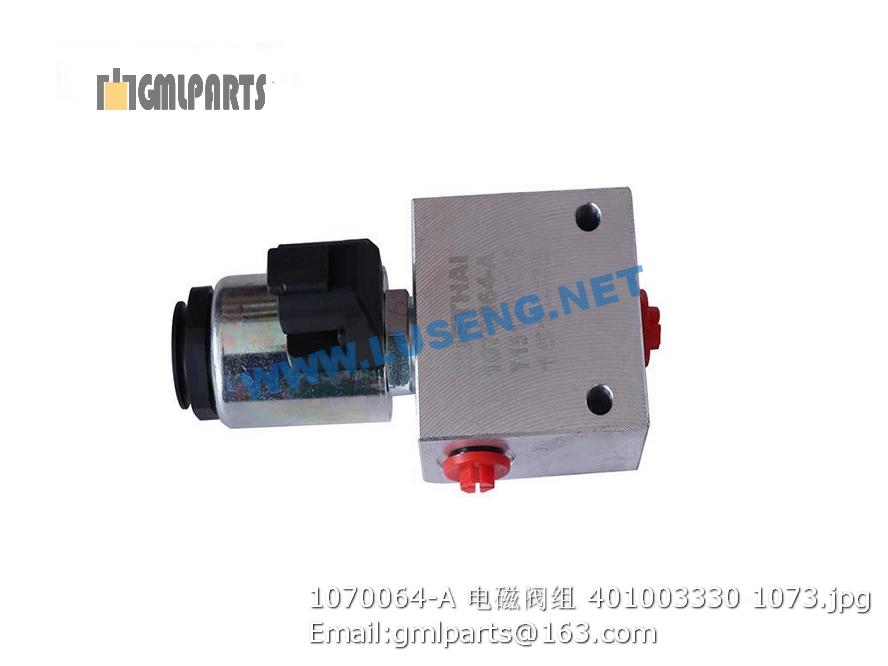

401003330 1070064-A SOLENOID

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803164276 接头 Joint 2
2 803164314 管夹 climp 4 3700935
3 805000033 螺栓M8×16 Bolt 4 GB/T5783-2000
4 805300010 垫圈 8 Washer 4
5 252900467 胶管总成 Hose 1
6 252900468 胶管总成 Hose 1
7 803165983 接头 Joint 2
1 252904196 空压机钢管 Pipe 1
2 252904195 U形螺栓 U-Bolt 1
3 805200053 螺母 M6 Nut M6 2
4 805300030 垫圈 6 Washer 6 2 GB/T93-1987
5 805300029 垫圈 6 Washer 6 2 GB/T97.1-2002
6 805000018 螺栓 M8×20) Elbow 2
7 805300010 垫圈 8 Washer 2
8 252904194 安装板 Plate 1
9 252102873 空压机出气管 Air Pipe 1
10 250200214 垫 Seal Washer 3
1 805002236 螺柱 AM10×1×20 STUD 12 GB/T899-1988
2 805300014 垫圈 10 Washer 12 GB/T93-1987
3 805200090 螺母 M10×1 NUT 12 GB/T6171-2000
4 805000014 螺栓 Bolt 12
5 805300018 垫圈12 washer 12 12 GB/T93-1987
6 250300363 变速箱总成 Transmission 1
7 805000107 螺栓 M16×65 Bolt 4 GB/T 5783-2000
8 805200051 螺母 M16 Nut 4 GB/T6170-2000
9 250200519 制动器 ARRESTER 1
10 803164128 O形圈35.5×3.55 O-RING 1 GB3452.1-1992
11 805002174 螺栓 M10×30 Bolt 4 GB/T21-1976
12 252000113 加油管 Pipe 1
13 252000114 加油盖 CAP 1
14 803165983 接头 Joint 2
15 250200162 垫 WASHER 1 ZL40.3-3
16 251400232 软管总成 Hose 2
17 803164550 接头 Joint 2
18 250200144 变矩器滤清器 Torque Converter Filter 1 行星箱，初次100小时，以后每1000小时 Planetary gearbox First change interval: after 100 hours From the second time: every 1000 hours
19 805000029 螺栓 M10×40 Bolt M10×40 2 GB/T5783-2000
20 805300017 垫圈10 Washer 2 GB/T97.1-2002
21 805200048 螺母 M10 Nut 2 GB/T6170-2000
22 251400230 弯管 Pipe 1
1 805000497 螺栓 M18×40 Bolt 8 GB/T5783-2000
2 805300039 垫圈 18 WASHER 8
3 252800331 变速箱支架 Bracket of gearbox 2
4 252900461 减震器 Vibration 4
5 252900342 隔套 SPACER 2
6 805000605 螺栓 M20*150 Bolt 2 GB/T5782-2000
7 805300056 垫圈 20 WASHER 2 GB/T96.1-2002
8 805201518 螺母M20 NUT 2 GB/T6182-2000
