Description

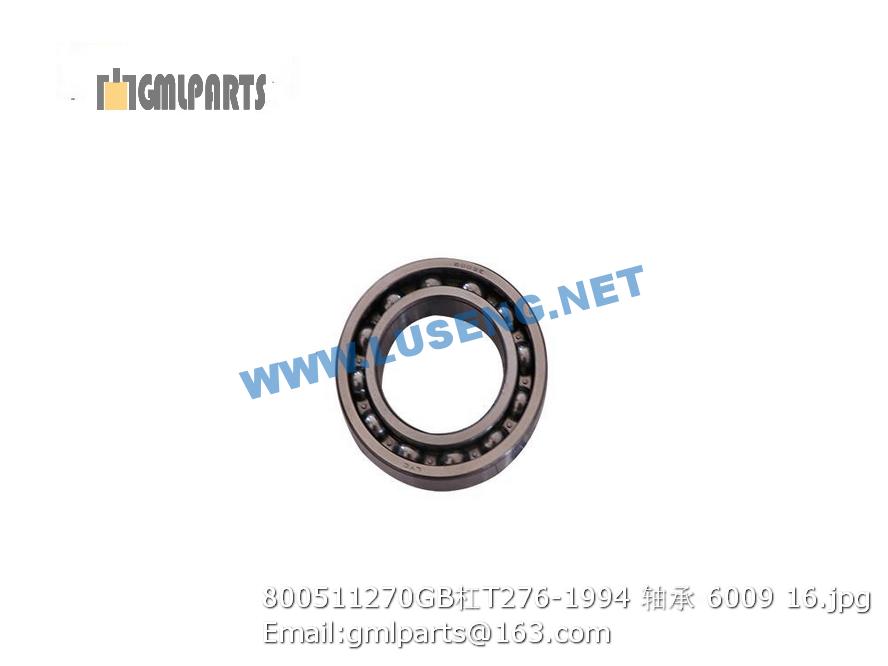

800511270 GB/T276-1994 BEARING 6009
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 227100132 螺栓 M33×2×250(10.9级) Bolt 16 GB/T 5785-2000
2 805201525 螺母 M33×2 NUT 16 GB/T889.2-2000
3 275301362 前驱动桥总成 Front Drive Axle 1
4 800355240 前传动轴总成 Front Transmission Shaft 1
5 805048422 螺栓M16X1.5X90-10.9 Bolt 6
6 805300013 垫圈16 Washer 6 GB/T 97.1-2002
7 800355155 支撑座总成 Support Assembly 1
8 800353825 中传动轴 Middle Transmission Shaft 1
9 250400359 螺栓 Bolt 4
10 805300033 垫圈 14 WASHER 4 GB/T93-1987
11 805201559 后传动轴总成 Transmission Shaft 1
12 805006324 螺栓 M12×1.25×65(10.9级) Bolt 8 GB/T 5785-2000
13 805300018 垫圈12 washer 12 8 GB/T93-1987
14 275301449 后桥总成 Back Axle Assembly 1
15 253003541 轮胎轮辋总成 Tire and Rim Assembly 4 600KW.3.4
16 252300147 无内胎轮辋总成 Rim 4
17 800302225 无内胎轮胎23.5-25-20PR Tire 4 GB/T2980-2001
18 253002772 气门嘴接杆 Pole 4 YZK-85
19 805201527 螺母M14X1.5 Nut 8 GB/T889.2-2000
20 253100357 桥挡块 Block 4
21 253006023 桥刹车管路 Pipe 1
22 805238960 螺母M16X1.5 Nut 6
1 ▲800355155-01 开口销 Split pin 1 GB/T91-2000
2 ▲800355155-02 六角法兰开槽螺母M33x1.5 Nut 2 Z5GN(T).3.2-05
3 ▲800355155-03 花键叉 Slip shaft yoke 2 600KNAII.3.2-01
4 ▲800355155-04 端盖 End cover 1 600KNAII.3.2-03
5 ▲800355155-05 圆柱头内六角螺栓M10x25 Bolt 12 GB/T70.1-2000
6 ▲800355155-06 弹簧垫圈10 Spring washer 12 GB/T93-87
7 ▲800355155-07 O型密封圈110×3.1 O-seal ring 2 GB/T3452.1-2005
8 ▲800355155-08 内骨架橡胶油封75x100x12 Rubber oil seal 2 GB13871-92
9 ▲800355155-09 支承轴 Supporting axle 1 600KNAII.3.2-02
10 ▲800355155-10 圆锥滚子轴承30212 Concial roller bearing 2 GB/T297-94
11 ▲800355155-11 支承座 Supporting seat 1 600KNAII.3.2-04
12 ▲800355155-12 油杯M10x1 Lubricating nipple 1 JB/T940.2-95
1 ▲800355154-01 螺栓M12x1.25×60-10.9 Bolt 12 GB/T5785-2000
2 ▲800355154-02 弹簧垫圈12 Washer 12 GB/T93-87
3 ▲800355154-03 万向节总成 Uniwersal joint assembly 2 2V7153B
4 ▲800355154-04 联接叉 Clevis 1 800KII.3.2-01B
5 ▲800353825-05 轴管 Axle tube 1 600KT25(CE).3.6-01
6 ▲800355154-06 油杯M6x1 Lubricating nipple 1 JB/T940.1-95
7 ▲800353825-07 花键套 Splined sleeve 1 600KW.3.3-03
8 ▲800353825-08 防尘套 Dirt-proof boot 1 600KW.3.3-04
9 ▲800353825-09 花键轴叉 Slip joint 1 600KW.3.3-02
10 ▲800353825-10 联接盘 Flange plate 1 ZL50A.4-1
