Description

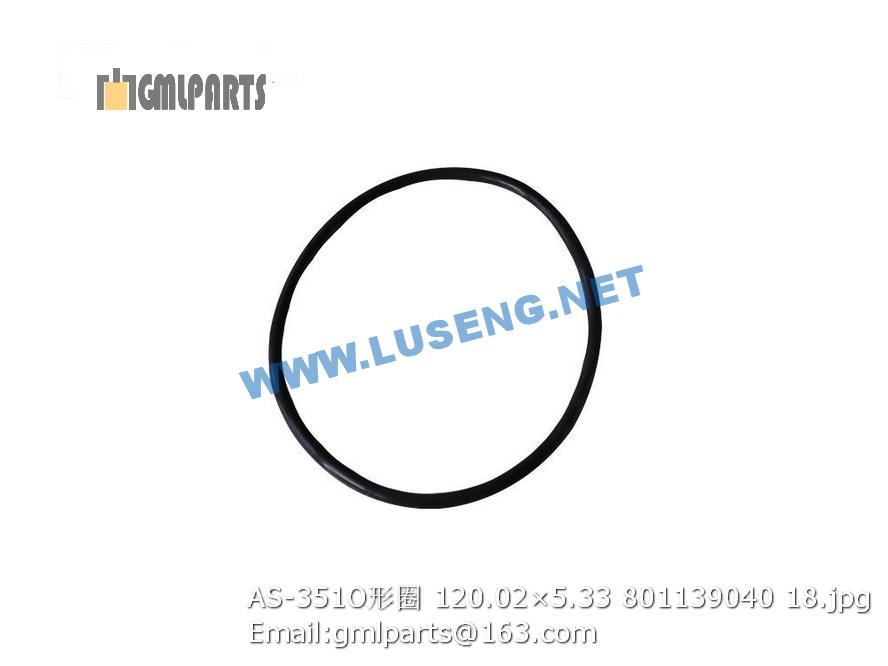

801139040 AS-351 120.02×5.33 O-RING

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 253200967 分配阀支板 Plank 1
2 805000715 螺栓 M12×25 Bolt 8 GB/T 5783-2000
3 805300018 垫圈12 washer 12 38 GB/T93-1987
4 803164323 法兰组件 Split Flange 3
5 253200971 软管总成 Hose 1
6 253200972 软管总成 Hose 1
7 253200973 管夹总成 Plate 1
8 253200976 支板总成 Plank 1
9 253200978 管夹总成 Plate 3
10 253200981 支板 Plank 1
11 253200982 软管总成 Hose 1
12 253200983 软管总成 Hose 1
13 803164435 接头 Connector 4
14 803164247 接头 Connector 1
15 803164423 工作泵 Pump 1
16 253200984 密封垫 Seal Packing 2
17 803164424 转向泵 Pump 1
18 253200985 软管总成 Hose 1
19 253200986 软管总成 Hose 1
20 805000048 螺栓M12X35 Bolt 19 GB/T5783-2000
21 805300020 垫圈12 Washer 3 GB/T97.1-2002
22 253200987 支板 Plank 1
23 253200988 U形螺栓 “U” Bolt 2
24 805300017 垫圈10 Washer 14 GB/T97.1-2002
25 805300014 垫圈 10 Washer 32 GB/T93-1987
26 805200048 螺母 M10 Nut 4 GB/T6170-2000
27 803166449 堵头 Plug 6
29 803164234 法兰组件 FLANGE 1 M1M1HK-16
30 253200989 软管总成 Hose 1
31 253200965 液压油箱 Oil Tank 1
32 803164436 法兰组件 Flange 2
33 803164437 法兰组件 Split Flange 1
34 801101747 流量放大阀 Valve 1
35 253201017 支板总成 Plank 1
36 253201019 支板 Plank 1
37 805000062 螺栓 M10×35 Bolt 14 GB/T 5783-2000
38 803164425 多路阀 Valve 1
39 805000047 螺栓 M10×50 Bolt 4 GB/T 5783-2000
40 253201020 钢管 Tube 1
41 801100049 O形密封圈50X3.55 O- Ring 1 GB/T3452.1-1992
42 803164269 法兰组件 Flange 2
43 253201024 支板总成 Plank 1
44 269900198 U形螺栓 U-Bolt 2
45 253201026 回油钢管 Tube 1
46 803164126 O形密封圈61.5X3.55 O- Ring 2 GB/T3452.1-1992
47 250400239 分离式法兰 Split Flange 2 ZL50E.7.1.24-1
48 805000145 螺栓 M20×60 Bolt 8 GB/T5783-2000
49 805300112 垫圈 20 Washer 20 8 GB/T97.1-2002
50 805300023 垫圈 20 Washer 20 8 GB/T93-1987
51 253201029 法兰 Flange 2
52 805000051 螺栓 M16×40 Bolt 8 GB/T5783-2000
53 805300011 垫圈 16 Washer 8 GB/T 93-1987
54 253201030 吸油钢管 Tube 1
55 801100092 O形圈 97.5×3.55G O-ring 2 GB/T 3452.1-1992
56 253201037 成型胶管 Hose 1
57 801902719 喉箍 B103-127 801902719 4 QC/T619-1999
58 253201038 吸油钢管 Tube 1
59 253201040 法兰 Split Flange 2
60 253201041 法兰 Split Flange 1
61 253202089 垫块 Plate 1
62 805000065 螺栓 M12×120 Bolt 4 GB/T5782-2000
63 253201113 螺柱 Bolt 8
64 805200052 螺母M20 Nut 8 GB/T 6170-2000
65 253201043 吸油钢管 Tube 1
66 253201046 成型胶管 Hose 1
67 253201047 吸油钢管 Tube 1
68 803164314 管夹 climp 2 3700935
69 805000033 螺栓M8×16 Bolt 2 GB/T5783-2000
70 805300010 垫圈 8 Washer 2
71 253201051 支板总成 Plank 1
72 803164241 接头 Connector CP 4 GE22LMEDOMD
73 803164248 接头 803164248 1 GE12LM18×1.5EDOMD
74 253201054 回油钢管 Tube 1
75 253201057 合流钢管 Tube 1
76 253201061 支板总成 Plank 1
77 269900200 U形螺栓 Bolt 2
78 253201063 支板 Plank 1
79 253201064 接头 Connector 3
80 252100664 螺母 Nut 3
81 805300118 垫圈30 Washer 3 GB/T 97.1-2002
82 805002294 堵头 Plug 3
83 253201065 软管总成 Hose 1
84 253201066 软管总成 Hose 1
85 227100136 内六角螺栓M12X35 Bolt 8 GB70-85
86 805002288 O形圈 O- Ring 1
87 801100148 O形密封圈40×3.55 O- Ring 1 GB/T 3452.1-1992
88 800302268 法兰组件 Split Flange 1
89 801100046 O形圈 69×3.55 O-Ring 2 GB3452.1-1992
90 253202090 支撑板 Plank 1
