Description

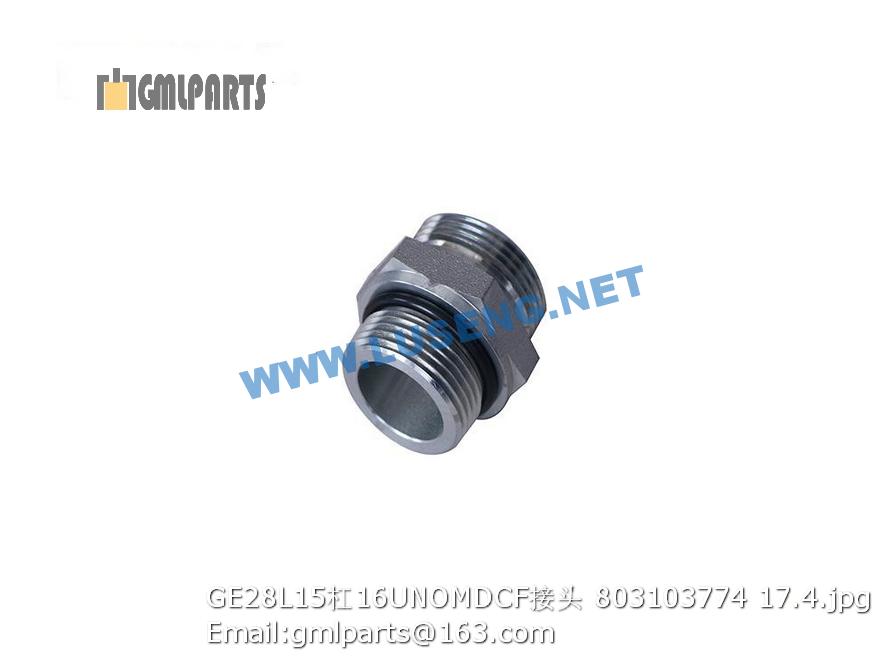

803103774 GE28L15/16UNOMDCF JOINT XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲227000157-041001 螺栓-紧固前轴承盖 8 CQ1501235
2 ▲227000157-041002 弹簧垫圈 8 Q40312
3 ▲227000157-041003 前轴承盖 1 1701141-600
4 ▲227000157-041004 油封-前轴承盖 1 SG55X80X12
5 ▲227000157-041005 垫密片-前轴承盖 1 1701136-680
6 ▲227000157-041006 注油螺塞 1 1701711-C1
7 ▲227000157-041007 组合垫圈 1 1701712-C1
8 ▲227000157-041008 放油螺塞 1 1701030-1100
9 ▲227000157-041009 组合垫圈 3 1701033-680
10 ▲227000157-041010 壳体-变速箱 1 1701011-1700
11 ▲227000157-041011 定位环 2 1701012-11
12 ▲227000157-041012 油尺-主箱 1 1702391-1700
13 ▲227000157-041013 油尺-副箱 1 1702370-1150A
14 ▲227000157-041014 油封-前壳 1 1701430-950
15 ▲227000157-041015 通气塞 1 1702090-11
16 ▲227000157-041016 注油螺塞 1 1701030-11
17 ▲227000157-041017 隔套-主动齿轮 1 1701519-1702
18 ▲227000157-041018 主动齿轮 1 1701513-1702H
19 ▲227000157-041019 轴承-主动齿轮 1 6022
20 ▲227000157-041020 轴用弹性挡圈 1 Q431110
21 ▲227000157-041021 锁紧螺母-主动齿轮 1 1701471-680
22 ▲227000157-041022 惰轮轴 1 1701522-1150B
23 ▲227000157-041023 轴承-惰轮 1 30311
24 ▲227000157-041025 孔用弹性挡圈 1 1701523-1150B
25 ▲227000157-041024 隔套-轴承 1 1701526-1150B
26 ▲227000157-041026 轴承-惰轮 1 30311
27 ▲227000157-041027 六角槽形螺母 1 1701529-1150
28 ▲227000157-041028 后盖 1 1701524-1150
29 ▲227000157-041029 弹簧垫圈 6 Q40310
30 ▲227000157-041030 螺栓-紧固后盖 6 CQ1501030
31 ▲227000157-041031 开口销 1 Q500B6350
32 ▲227000157-041032 弹簧垫圈 6 Q40312
33 ▲227000157-041033 螺栓-紧固输出轴后盖 6 CQ1501240
34 ▲227000157-041034 锁紧螺母-制动突缘 1 1701471-950
35 ▲227000157-041035 O形圈 1 63X5.7
36 ▲227000157-041036 制动突缘 1 1701537-1151
37 ▲227000157-041037 后盖-输出轴 1 1701532-1151A
38 ▲227000157-041038 泄油管 1 1701541-1150A
39 ▲227000157-041039 垫密片-输出轴后盖 1 1701539-1150G
40 ▲227000157-041040 油封-输出轴后盖 2 90X115X12
41 ▲227000157-041041 调整垫-输出轴 1 1701549-1155
42 ▲227000157-041042 调整垫-输出轴 1 1701551-1155
43 ▲227000157-041043 后壳 1 1701512-1160
44 ▲227000157-041044 惰轮 1 1701521-1160B
45 ▲227000157-041045 隔套-输出轴后端 1 1701561-1155
46 ▲227000157-041046 圆锥滚子轴承 1 30313
47 ▲227000157-041047 输出轴 1 1701533-1157
48 ▲227000157-041048 输出轴齿轮 1 1701536-1160
49 ▲227000157-041049 隔垫-输出轴前 0 1701543-1151
50 ▲227000157-041050 圆锥滚子轴承 1 30313
51 ▲227000157-041051 前壳 1 1701511-1702
52 ▲227000157-041052 注油螺塞 1 1701030-11
53 ▲227000157-041053 调整垫-输出轴 1 1701544-1155
54 ▲227000157-041054 调整垫-输出轴 1 1701547-1155
55 ▲227000157-041055 调整垫-输出轴 1 1701548-1155
56 ▲227000157-041056 垫密片-输出轴前盖 1 1701546-1150G
57 ▲227000157-041057 油封-输出轴前盖 2 75X100X10
58 ▲227000157-041058 前端盖-输出轴 1 1701538-1157
59 ▲227000157-041059 弹簧垫圈 6 Q40312
60 ▲227000157-041060 螺栓-紧固输出轴前盖 6 CQ1501240
61 ▲227000157-041061 防尘罩总成 1 1701542-1151
62 ▲227000157-041062 O形圈 1 56X4
63 ▲227000157-041063 前突缘 1 1701541-1151
64 ▲227000157-041064 螺栓-紧固惰轮窗口盖板 12 CQ1500825
65 ▲227000157-041065 弹簧垫圈 12 Q40308
66 ▲227000157-041066 盖板-倒车惰轮窗口 1 1701491-1700
67 ▲227000157-041067 垫密片-倒车惰轮窗口 1 1701492-1700
68 ▲227000157-041068 前密封盖-中间轴前端 1 1701238-11
