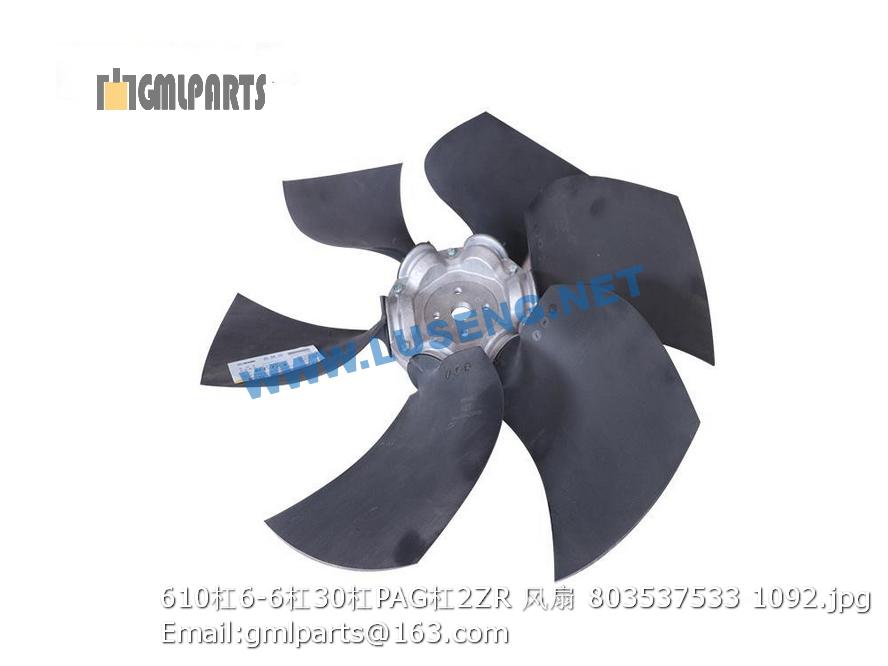

803537533 610/6-6/30/PAG/2ZR FAN XCMG XT680

,803537533 610/6-6/30/PAG/2ZR FAN XCMG XT680

Description

803537533 610/6-6/30/PAG/2ZR FAN XCMG XT680

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
2 252803137 支架 Bracket 1
3 805000715 螺栓 M12×25 Bolt 1 GB/T 5783-2000
4 805300018 垫圈12 washer 12 1 GB/T93-1987
5 805300020 垫圈12 Washer 1 GB/T97.1-2002
6 252110342 胶管 1
7 801903016 T型抱箍140-148 T-hoop 3
8 252101552 支架 Bracket 1
9 805000062 螺栓 M10×35 Bolt 14 GB/T 5783-2000
10 805300014 垫圈 10 Washer 18 GB/T93-1987
11 805300017 垫圈10 Washer 22 GB/T97.1-2002
12 805200048 螺母 M10 Nut 14 GB/T6170-2000
13 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
14 252110337 胶管 Pipe 1
15 801900251 T型抱箍φ112 Clamp 2 11ZH4-9921
16 252110348 进气钢管 1
18 805300030 垫圈 6 Washer 6 2 GB/T93-1987
19 805300029 垫圈 6 Washer 6 2 GB/T97.1-2002
20 252110338 支架I Bracket 1
21 252110354 空滤器卡箍支架 Bracket 1
22 805300010 垫圈 8 Washer 8
23 805300069 垫圈 8 Washer 8 16
24 805000017 螺栓 M8×25 bolt 4 GB/T5783-2000
25 805200045 螺母 8 Nut 8 GB/T 6170-2000
26 252110339 胶管 B16×400 Pipe 1
27 801968904 喉箍 B14-27 CLAMP 2 QC/T619-1999
28 805301409 复合式密封硬垫圈 10 Washer 1 Q/SC1294-2000
29 800141012 空气滤清器 Air Filter 1 4570092941
31 800101467 预滤器总成 Prefilter 1 KA50-5
32 252109832 接管 Pipe 1
34 252110341 空滤器卡箍 Clamp 1
35 805000015 螺栓 M8X45 Bolt 4 GB/T5782-2000
36 801902747 弹簧型抱箍 Φ139 Clamp 1 149437
37 801902751 V型抱箍 φ82 Clamp 1

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803184623 螺塞 M16×1.5 PLUG 2 QC/T385-1999
2 805301411 垫圈 16 WASHER 2 Q/SC1294-2000
3 252109793 燃油箱体 Fuel tank 1
4 803164214 液位计 Liquid Level Meter 1 YWZ-127
5 252905672 法兰 FLANGE 1 500KD.1A.1-2
6 250200206 垫片 WASHER 1 ZL40.1.3-8
7 805000727 螺栓M10X25 Bolt 6 GB/T5783-2000
8 805300014 垫圈 10 Washer 6 GB/T93-1987
9 252905762 螺塞 M45×1.5 Bolt 1
10 250200471 吸油滤油器总成 FILTER 1 XGXL5-10×100
11 803164100 复合式密封硬垫圈 45 WASHER 2 Q/SC1294-2000
12 805000017 螺栓 M8×25 bolt 8 GB/T5783-2000
13 805300010 垫圈 8 Washer 9
14 252900311 盖板 Flange 1
15 252100465 橡胶垫 Seal Washer 1
16 250400402 接头 Joint 1 配潍柴
17 252905687 吸油管 OIL SUCKING PIPE 1 500KD.1A.1.2
18 803164228 吸油滤芯 OIL SUCKING FILTER 1 WU-16×100-J
19 805301412 复合式密封硬垫圈 18 WASHER 1 Q/SC1294-2000
20 803164217 回油滤清器 Filter Assy 1
21 252905197 橡胶帽 Cap 1
22 805000089 螺栓 M8X35 Bolt 1 GB/T 5783-2000
23 805200045 螺母 8 Nut 1 GB/T 6170-2000
25 801902707 不锈钢喉箍19-29 STAINLESS STEEL HOSE CLAMP 2
26 253202184 透气接管 Pipe 1 Q/SC 1294-2000
27 803164187 垫圈 33 Washer 1 外购
28 800101368 C型空气滤清器 Filter 1 外购
29 803300971 燃油箱加油滤清器(带锁、选配) Fuel Tank Filter (With lock, optional) 1 每1000小时或半年更换,以先到为准. Change every 1000 hours or half a year (whichever comes first).

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800153428 风扇 fan 1 812/9-9/43.5%%d/PAG/7ZL/74.8/5×6.8/BC90/A
2 252110365 连接盘 joint plate 1
3 805200290 螺母M6 Nut 5 GB/T 889.1-2000
4 805000525 螺栓M6×20 Bolt 5 GB/T5783-2000
5 800355978 散热器总成 Radiator Assembly 1 XGSX01-105E
6 805000054 螺栓M16X60 Bolt 4 GB/T5782-2000
7 805300011 垫圈 16 Washer 4 GB/T 93-1987
8 805300013 垫圈16 Washer 4 GB/T 97.1-2002
9 805000048 螺栓M12X35 Bolt 2 GB/T5783-2000
10 805300018 垫圈12 washer 12 6 GB/T93-1987
11 805300020 垫圈12 Washer 4 GB/T97.1-2002
12 252112478 胶管 Hose 2
13 801902614 T型抱箍φ64-72 CLAMP 6 φ64-72
14 252101554 弯管 Hose 1
15 252110369 发动机进水管 Pipe 1
16 252110362 中冷器进气管 Pipe 1
17 252110361 发动机出水管 Pipe 1
18 252101557 直水管 Pipe 1
19 252111589 发动机出水管套 Pipe 1
20 252110372 连接盘 joint plate 1
21 252110364 密封垫 Washer 1
22 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
23 805300014 垫圈 10 Washer 4 GB/T93-1987
24 805300017 垫圈10 Washer 4 GB/T97.1-2002
25 803163985 胶管 B25×1800 PIPE 1
26 801902709 喉箍 B25-38 CLAMP 2 QC/T619-1999
27 253203038 胶管 B10×1400 Hose 1 JB/T 8406-2008
28 801902705 喉箍 Clamp 4
29 801902608 不锈钢抱箍 54-63 STAINLESS STEEL HOSE CLAMP 2
30 822137552 胶管 B10×1900 PIPE 1
31 805000715 螺栓 M12×25 Bolt 2 GB/T 5783-2000
32 252110399 支架 bracket 1
33 805300069 垫圈 8 Washer 8 4
34 805200045 螺母 8 Nut 4 GB/T 6170-2000
35 252101143 垫块 Washer 1
36 252101145 U型螺栓 Bolt 1
37 252111590 中冷器管套 Pipe 2
38 252110363 中冷器出气管 Pipe 1
39 805000716 螺栓M12X30 Bolt 2 GB/T5783-2000
40 805000017 螺栓 M8×25 bolt 2 GB/T5783-2000
