Description

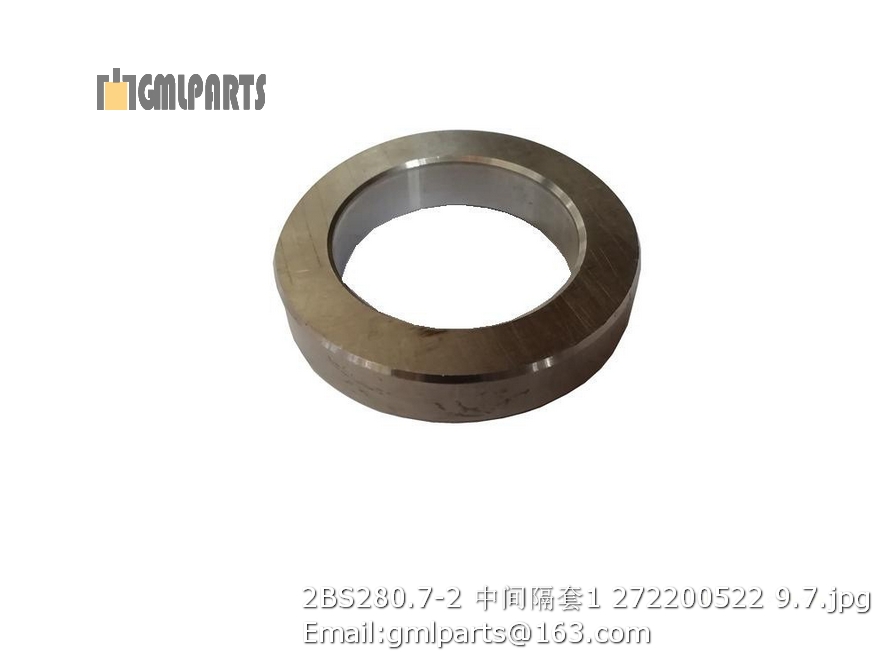

2BS280.7-2 middle sleeve 272200522

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 272200364 低转速变速器总成 Transmission Assembly 1 II型
2 250200162 垫 WASHER 1 ZL40.3-3
3 805048019 螺栓 M12×45(达克罗) BOLT 12 GB/T16674.1-2004
4 805002236 螺柱 AM10×1×20 STUD 12 GB/T899-1988
5 805300014 垫圈 10 Washer 12 GB/T93-1987
6 805200090 螺母 M10×1 NUT 12 GB/T6171-2000

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805046468 螺栓M18×40 BOLT 8 GB/T5783-2000
2 805300039 垫圈 18 WASHER 8
3 251800862 支架 Bracket 2
4 251800858 减震器组件 Absorber 2
5 250200228 垫圈 Washer 2
6 805046679 螺栓 M20×180 BOLT 2 GB/T5782-2000
7 805201518 螺母M20 NUT 2 GB/T6182-2000

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 250202024 滤清器 FILTER 1
2 803164756 接头 Joint 2 GE22LM33×2EDOMDCF
3 805048008 螺栓 M10×40 Bolt 2 GB/T16674.1-2004
4 805338267 垫圈 10(达克罗) Washer 2 GB/T96.1-2002
5 805238533 螺母 M10(达克罗) Nut 2 GB/T6177.1-2000
6 251808023 软管总成 HOSE 1 F481CACF222212-590
7 251808022 软管总成 HOSE 1 F481CUCF222212-810-270

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 250200639 角接管 Elbow 1
2 252000114 加油盖 CAP 1
3 250200437 角接管 Elbow 1
4 251805490 胶管 B45×560 Hose 1 JB/T 8406-2008
5 801902713 喉箍B45-70 Clamp 2 QC/T619-1999
6 251807207 固定夹 FIXATION CLAMP 1
7 250200198 压板 Plate 2
8 803401130 O形圈 37.69×3.53 “O” Ring 2
9 805004763 螺栓 M10×25(达克罗) Bolt 8 GB/T16674.1-2004

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 251702785 呼吸器总成 Air FILTER 1 XG-1102002
2 251806245 透气接管 Air Pipe 1 500FN.2.2.1
3 805000715 螺栓 M12×25 Bolt 1 GB/T 5783-2000
4 805300018 垫圈12 washer 12 1 GB/T93-1987
5 805300020 垫圈12 Washer 1 GB/T97.1-2002
6 801968904 喉箍 B14-27 CLAMP 2 QC/T619-1999
7 252110079 呼吸器标识 Breathing Apparatus Decal 1
