Description

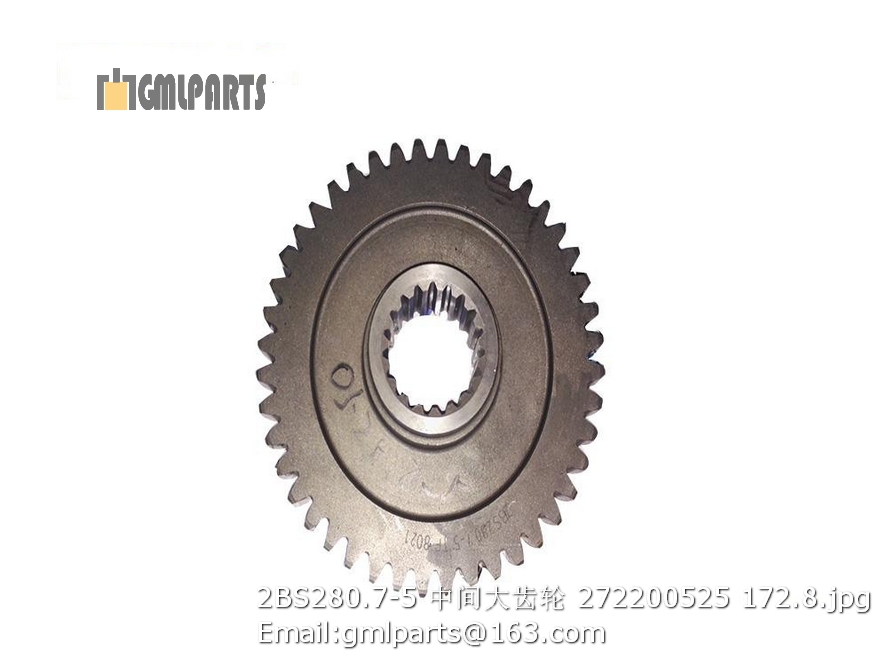

2BS280.7-5 middle shaft gear 272200525

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 250200341 油底壳 Oil Sump 1 250200341
3 805300030 垫圈 6 Washer 6 4 GB/T93-1987 805300030
4 250200483 垫板 Pad 2 250200483
5 250200145 永久磁铁 Magnet 2 250200145
6 250200342 滤网支架 Serainer Bracket 1 250200342
7 ▲272200258-01 密封垫 Seal Gasket 1 ▲272200258-01
8 801100129 O形圈 30×3.5 O-Ring 4 801100129
9 252100464 接头 Joint 2 252100464
10 252100706 胶管 Hose 1 252100706
11 805300014 垫圈 10 Washer 14 GB/T93-1987 805300014
12 805000043 螺栓 M10×30 Bolt 14 GB/T 5783-2000 805000043
1

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 250200525 旋转油封 Seal Ring 1 250200525
2 800511307 球轴承6016(80X125X22) Ball Bearing 1 GB／T276-94 800511307
3 272200267 输入二级齿轮 Secondary Stage Input Gear 1 272200267
4 250200526 旋转油封 Seal Ringearing 1 250200526
5 800511327 推力球轴承5111 Thrust Ball Bearing 1 GB／T301-1995 800511327
6 272200268 输入一级齿轮 PrimaryStageInputGear 1 272200268
7 800511252 球轴承631l(55X120X29) Ball Bearing 1 GB/T276-1994 800511252
8 250200771 调整垫片 Adjusting Washer 1 250200771

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000079 螺栓M14×45 Bolt 8 GB/T5783-2000 805000079
2 805300033 垫圈 14 WASHER 8 GB/T93-1987 805300033
3 250200348 中盖 Medium Cover 1 250200348
4 272200127 一档油缸 1st Forward Cylinder 1 272200127
5 250200358 固定板 Anchor P1ate 1 250200358
6 250200528 矩形密封圈 Seal Ring 1 250200528
7 250200480 外密封环 Outer Seal Ring 2 250200480
8 250200484 内密封环 Inner Seal Ring 1 250200484
9 272200126 一档活塞 1st Forward Piston 1 272200126
10 272200128 一档内齿圈 Inner Gear Ring 1 272200128
11 250200527 倒档一档主动片 Reverse-1st Driving Plate 8 250200527
12 250200531 倒档一档从动片 Reverse-1st Friction Plate 8 250200531
13 805000716 螺栓M12X30 Bolt 4 GB/T5783-2000 805000716
14 805300018 垫圈12 washer 12 4 GB/T93-1987 805300018
15 250200432 直接档连接盘 Direct Forward Connecting Flange 1 250200432
16 805400078 挡圈90 RING 1 GB/T894.1-1986 805400078
17 800511304 滚动轴承6210N Ball Bearing 1 GB／T276-94 800511304
18 272200133 太阳轮 Sun Gear 1 272200133
19 272200131 止动盘 Lock Plate 1 272200131
20 272200132 一档行星架 1st Forward Planetary Carrier 1 272200132
21 250200353 挡圈 Snap Ring 1 250200353
22 272200134 倒档内齿圈 Reverse Inner Gear Ring 1 272200134
23 272200160 摩擦片隔离架总成 Clutch Anchor Assy 1 272200160
24 272200125 倒档行星架 Reverse Planetary Carrier 1 272200125
25 250200355 止动垫片 Lock Washer 4 250200355
26 805300010 垫圈 8 Washer 4 805300010
27 805000616 螺栓 M8×12 Bolt 4 GB/T5783-2000 805000616
28 250200481 内密封环 Inner Seal Ring 1 250200481
29 272200124 倒档活塞 Reverse Piston 1 272200124
30 800511274 轴承6010E Bearing 1 GB／T276-94 800511274
31 272200130 一档行星轴 1st Forward Planetary Shaft 4 272200130
32 272200129 垫片 Washer 16 272200129
33 250200360 隔离套 Spacer 16 250200360
34 800511260 滚针φ4 x 34.8 Needle Roller 176 GB309-77 800511260
35 250200646 行星轮 Planetary Gear 8 250200646
36 250200356 弹簧销轴 Guide Pin 15 250200356
37 250200485 弹簧 Spring 15 250200485
38 272200137 倒档行星轴 Reverse Planet Spindle 4 272200137
39 805400009 挡圈 90 Circlip 90 1 GB/T893.1-1986 805400009
