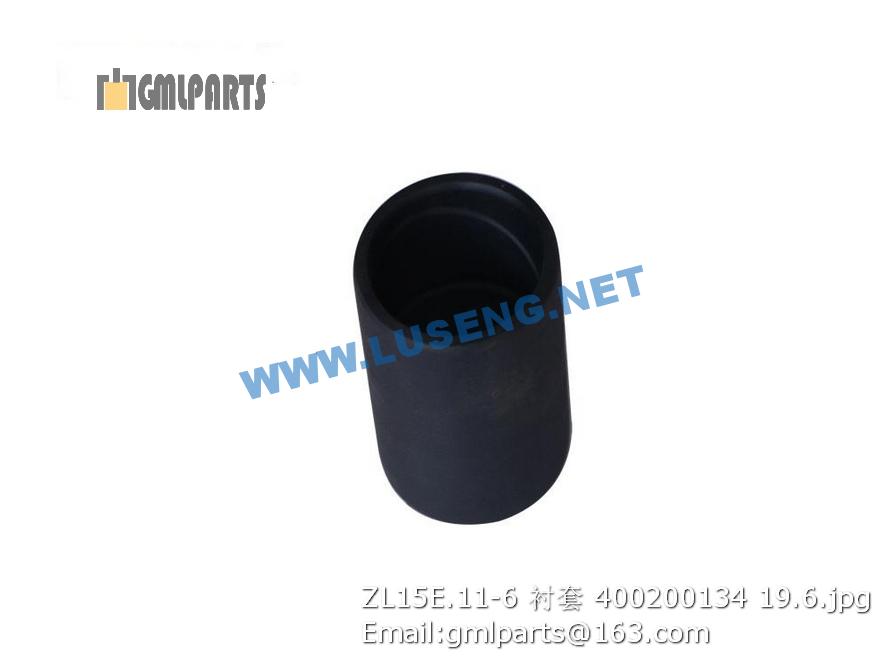

400200134 ZL15E.11-6 BUSHING

,400200134 ZL15E.11-6 BUSHING

Description

400200134 ZL15E.11-6 BUSHING

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805000026 螺栓 M16×45 Bolt 4 GB/T 5783-2000 GB/T5783-2000
2 805300011 垫圈 16 Washer 4 GB/T 93-1987 GB/T93-1987
3 230502482 挡板 Baffle 2
4 800511349 关节轴承 GAC65S/K1 BEARING 6 GB/T9164-2001 GB/T304-2002
5 230502845 铰接架 Articulation 1
6 230502480 转向销 Steering pin 2
7 230502483 转向套 steering sleeve 2
8 805000616 螺栓 M8×12 Bolt 3 GB/T5783-2000 GB/T5783-2000
9 805301384 垫圈 8(达克罗) Washer 6 DIN6796
10 227300121 盖 Cover 2
11 805200134 螺母M64X2 Nut 3 GB/T812-1988
12 230500688 摇摆架 Swinging bracket 1
13 801100339 油杯 M10×1 801100339 4 JB/T7940.2-1995 GB/T7940.2-1995
14 230502674 加油管 Oil hose 2
15 230500719 端板 Board 1
16 805300023 垫圈 20 Washer 20 7 GB/T93-1987 GB/T93-1987
17 805301356 垫圈64 Washer 3 GB/T858-1988
18 805001958 螺栓M20×70 Bolt 6 GB/T5782-2000
19 230200105 摇摆套 Swinging-sleeve 1
20 230502672 摇摆销 Swinging pin 1
21 805000084 螺栓M20×45 Bolt 1 GB/T5783-2000 GB/T5783-2000
22 801100302 O型圈 109×5.3 O-sealing Ring 109×5.3 4 GB/T3452.1-1992 GB/T3452.1-1992
23 230502911 前固定架螺杆 screw 3
24 230502910 前固定架下压板 Board 1
25 230502912 前固定架上压板 Board 1
26 805200045 螺母 8 Nut 3 GB/T 6170-2000
27 230502915 后固定架螺杆 Screw 3
28 230502914 压板 Board 2
29 230502913 管夹 Tube nip 2
30 230502926 管夹中板 Tube nip 3
31 805301374 垫圈 12(达克罗) Bolt 3
32 805200049 螺母 M12 Nut 3 GB/T6170-2000
1 230503162 驱动侧支撑板 Support 1 XD123 XD133
1 230901696 驱动侧支撑板 Support 1
2 230502586 过渡圈 Transition Circle 1
3 230503164 驱动板 Drive plate 1
4 801902778 减振块 Shock absorber 6 SM-1199-3
5 230503976 轮子焊接 1 XD123 XD133
6 230503973 驱动侧轴承座 bearing-housing outer 1
7 230500789 轴承盖 beraing cover 1
8 800511402 圆柱滚子轴承 columned 4
9 230500790 驱动侧激振器 Eccentricity shaft 1
9 230900575 驱动侧激振器 eccentricity shaft 1
10 230502587 连接轴 transmission shaft 1
11 230503974 内轴承座 bearing-housing iner 2
12 230900576 振动侧激振器 eccentricity shaft 1
12 230500792 振动侧激振器 Eccentricity shaft 1
13 230503975 振动侧轴承座 bearing-housing 1
14 230500847 框架轴承座 frame bearing-housing 1
15 801905221 减振器 Damping 6
15 801905222 减振器 Damping 6 SM-1199-5
16 230503163 连接板 joint plate 1
17 230503160 振动侧支撑板 support plate 1 XD143
17 230901694 振动侧支撑板 support plate 1
18 805000145 螺栓 M20×60 Bolt 26 GB/T5783-2000
19 805301379 垫圈 20(达克罗) WASHER 30 DIN6796
20 805300112 垫圈 20 Washer 20 22 GB/T97.1-2002
21 805300023 垫圈 20 Washer 20 22 GB/T93-1987
22 805000014 螺栓 Bolt 72
23 805301374 垫圈 12(达克罗) Bolt 100
24 805200098 螺母 M12 Nut 96 GB/T889.1-2000
25 805000040 螺栓M16×60 Bolt 8 GB/T5783-2000
26 805301377 垫圈 16(达克罗) Wahser 8
27 805200200 螺母 M16 Nut 8 GB/T889.1-2000
28 228302283 马达连接圈 motor bracket 1
29 228302285 轴承压板 connection plate 1
30 230500796 花键套 splinded sleeve 1
31 230100213 锁片 locked spacer 4
33 800511397 框架轴承 bearing 1 JM822049-90N01
34 801100314 O形密封圈Φ165×3.55 O-ring 1
35 801101754 油封 1
36 805000144 螺栓M20×45 bolt 22 GB/T 5783-2000
37 805000660 螺栓 M16×40 10.9 805000660 48 GB/T5783-2000
38 230500805 过渡安装板 transition plate 1
39 230502588 橡胶套 rubber sleeve 2
40 801100055 O型圈160×3.55 O-ring 1
41 803164135 O型圈300×5.3 O-ring 2
42 805000680 螺栓 M10×25-10.9 Bolt 4 GB/T5783-2000
44 800302482 球面螺母M22×1.5 Spherical Nut 10
45 805000612 螺栓 M16×45 Bolt 17
46 805300011 垫圈 16 Washer 17 GB/T 93-1987
47 230500799 调整垫 WASHER 2
48 230500800 调整垫 WASHER 4
49 230502609 调整垫 WASHER 2
50 230502610 调整垫 WASHER 4
51 228700169 油塞 Oil Plug 4
52 805300055 垫圈 30 WASHER 4 JB982-77
53 230100206 油位螺栓 Oil lever glass 1
54 805300025 垫圈 12 Washer 1
55 803201494 透气塞 breath cap 1 C-M12
56 801101755 加油管 GREASE CUP 1
57 805000086 螺栓 M12×65 Bolt 4 GB/T5783-2000
58 800302301 减速机 Retarder 1
59 230500801 调整垫 WASHER 2
60 230500802 调整垫 WASHER 4
61 230500803 调整垫 WASHER 2
62 230500804 调整垫 WASHER 4
63 805000029 螺栓 M10×40 Bolt M10×40 8 GB/T5783-2000
67 803166351 油封 1
68 805000017 螺栓 M8×25 bolt 1 GB/T5783-2000
69 805002082 螺栓M20×20 Bolt 4
70 230502589 螺栓盖 Cover 30
71 805200105 螺母M22 Nut 10 GB/T6173-2000
72 805338246 垫圈16 washer 48 Nord-Lock
73 805000023 垫圈20 Washer 805000023 24
74 230504315 弹簧 spring 1
