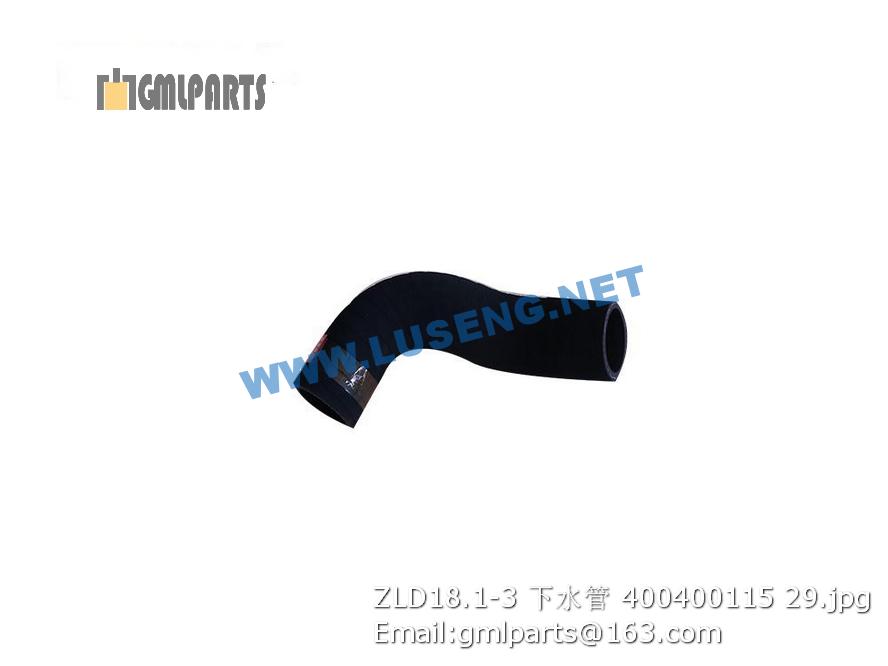

400400115 ZLD18.1-3 WATER PIPE

,400400115 ZLD18.1-3 WATER PIPE

Description

400400115 ZLD18.1-3 WATER PIPE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 230501032 盖板 Cover 2
2 805000033 螺栓M8×16 Bolt 8 GB/T5783-2000
3 805300010 垫圈 8 Washer 20
4 230700222 前车架 Front frames 1 C/F 131II
4 230201249 前车架 Front frames 1 A/D 111II
4 230500984 前车架 Front frames 1 B/E 121II
5 230501029 套 Cover 8
6 805300109 垫圈 5 Washer 8 GB/T93-1987
7 802101245 门锁 LOCK 2 182
8 230500987 门板焊接 Door 2
9 230500398 盖板 Cover 1 B/C/E/F
9 230200688 盖板 Cover 1 A/D
10 805300030 垫圈 6 Washer 6 32 GB/T93-1987
11 805000008 螺栓 M6×12 Bolt 32 GB/T5783-2000
12 230500985 铰接架装配 Steering hitch 1
13 230201251 封板 Cover 1 A/D
14 801100336 黄油嘴M10X1 Grease Nipple 2 JB/T7940.1-1995
15 230500988 盖板 Cover 1 B/C/E/F
15 230500607 盖板 Cover 1 A/D
16 230500986 后车架 Back frames 1 121II B/E
16 230201250 后车架 Back frames 1 111II A/D
16 230700228 后车架 Back frames 1 131II C/F
17 230200788 胶管护套 Rubber band 2 B/C/E/F
17 230201252 胶管护套 Rubber band 2 A/D
18 230201253 下封板 Cover 2 A/D
19 230502833 安全锁紧销 Security pin 2
20 230500269 橡胶护圈 Rubber band 1
21 230500262 盖板 Cover 1
22 805000018 螺栓 M8×20) Elbow 12
23 230500215 垫 Washer 1
24 803165591 通气过滤器 Ventilating filter 1 QUQ2-10×0.63(液压油箱盖通气)
25 227300288 磁性螺塞 Plug 1
26 230201288 后固定螺杆 Fixed screw 3
27 230502914 压板 Board 2
28 230502926 管夹中板 Tube nip 4
29 230502913 管夹 Tube nip 2
30 805200049 螺母 M12 Nut 3 GB/T6170-2000
1 805000026 螺栓 M16×45 Bolt 6 GB/T 5783-2000
2 805300011 垫圈 16 Washer 6 GB/T 93-1987
3 230502482 挡板 Baffle 3
4 800511349 关节轴承 GAC65S/K1 BEARING 6 GB/T9164-2001
5 230502848 铰接架 Articulation 1
6 230502480 转向销 Steering pin 2
7 230502483 转向套 steering sleeve 2
8 805000017 螺栓 M8×25 bolt 2 GB/T5783-2000
9 805301384 垫圈 8(达克罗) Washer 2
10 227300121 盖 Cover 2
11 805200134 螺母M64X2 Nut 3
12 230502726 摇摆架(无端板) Swinging bracket 1
13 801100336 黄油嘴M10X1 Grease Nipple 5 JB/T7940.1-1995
14 230502674 加油管 Oil hose 2
15 230500719 端板 Board 1
16 805300023 垫圈 20 Washer 20 6 GB/T93-1987
17 805301356 垫圈64 Washer 3
18 805001958 螺栓M20×70 Bolt 2
19 230200105 摇摆套 Swinging-sleeve 1
20 230502481 摇摆销 Swinging-pin 1
21 805601576 销20×50 Pin 2 GB/T119-1986
22 801100073 O型圈122×5.3 O-ring 2 GB/T3452.1-1992
23 805000714 螺栓 M10×20 Blot 1 GB/T5783-2000
24 805301373 垫圈10(达克罗) Washer 1
25 801100302 O型圈 109×5.3 O-sealing Ring 109×5.3 4 GB/T3452.1-1992
