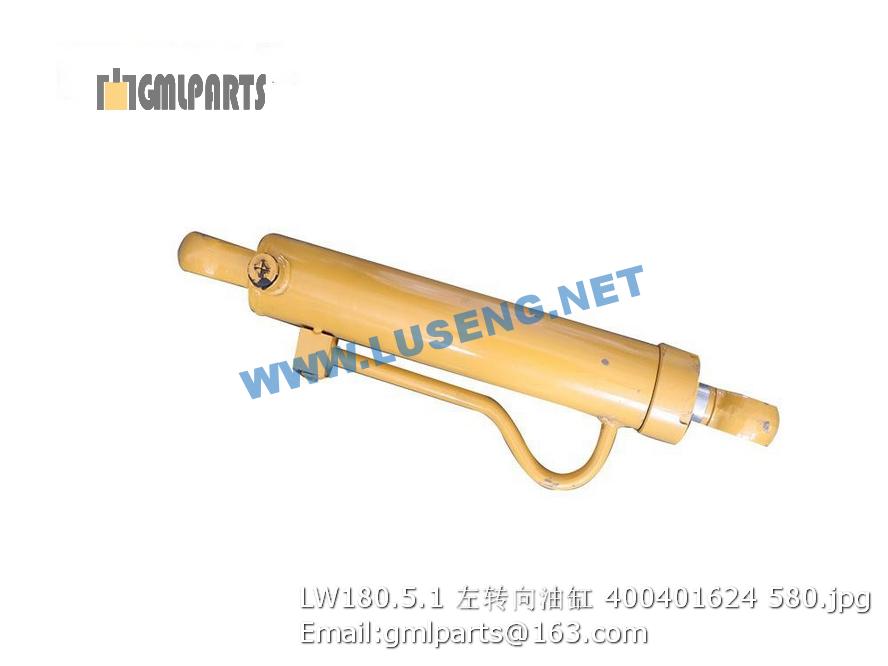

400401624 LW180.5.1 LEFT STEERING CYLINDER

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 226800420 仪表箱总成 Instrument panel 1 配动力箱
1 226800426 仪表箱总成 Instrument panel 1 配汽车箱
1 227100211 仪表箱总成 Instrument panel 1 Ⅲ
2 802101253 座椅 Seat 1
3 805200045 螺母 8 Nut 4 GB/T 6170-2000
4 805300010 垫圈 8 Washer 8
5 805000018 螺栓 M8×20) Elbow 8
6 227000246 工具箱 Toolbox 1 选配
7 800302293 手刹车软轴 Soft Shaft 1
8 226800404 操纵箱总成 Control box 1 Ⅰ
8 226800451 操纵箱总成 Control box 1 Ⅱ\Ⅲ
9 227000103 叉接头 Fork 1
10 805300102 垫圈 10 Washer 1 GB/T96.1-2002
11 805600344 销 3X20 Pin 1 GB/T91-2000
12 805601679 销轴A10×25 Pin axis 1
13 801938288 座椅头枕 Seat pillow 1
1 860108172 挡位选择器SG-3SN2-2/A Control handle 1
2 805300102 垫圈 10 Washer 2 GB/T96.1-2002
3 805000018 螺栓 M8×20) Elbow 2
4 ▲226800286-070204 变速器电缆 cable 1 L=2.0m
5 227000186 操纵箱壳体 Shell 1
6 800302320 熄火软轴 Soft Shaft 1
7 805101823 螺栓M4×16 Bolt 4 GB/T818-2000
8 805200049 螺母 M12 Nut 1 GB/T6170-2000
9 805200053 螺母 M6 Nut M6 2
10 226800610 操纵箱骨架焊接 Welding framework 1
11 805000126 螺栓M6×30 Bolt 2 GB/T5783-2000
12 805300030 垫圈 6 Washer 6 2 GB/T93-1987
13 800302319 油门软轴 Soft Shaft 1
14 226800401 盖板 Cover 1
15 805101909 螺钉M4×16 Screw 4 GB/T845-1985
1 227000186 操纵箱壳体 Shell 1
2 226800534 操纵箱骨架焊接 Welding framework 1
3 800302294 LJ137 软轴控制器(操纵箱带) Control handle 1
4 ▲226800286-070304 防尘套 Dustproof sheath 1 软轴带
5 800302319 油门软轴 Soft Shaft 1
6 805000126 螺栓M6×30 Bolt 6 GB/T5783-2000
7 805300030 垫圈 6 Washer 6 6 GB/T93-1987
8 805101831 螺钉M4×12 Screw 4
9 227000185 盖板 Cover 1
10 805200053 螺母 M6 Nut M6 6
11 805000391 螺栓M8X16 Bolt 4
12 805300109 垫圈 5 Washer 4 GB/T93-1987
13 805300119 垫圈5 Washer 4 GB/T 97.1-2002
14 800302320 熄火软轴 Soft Shaft 1
