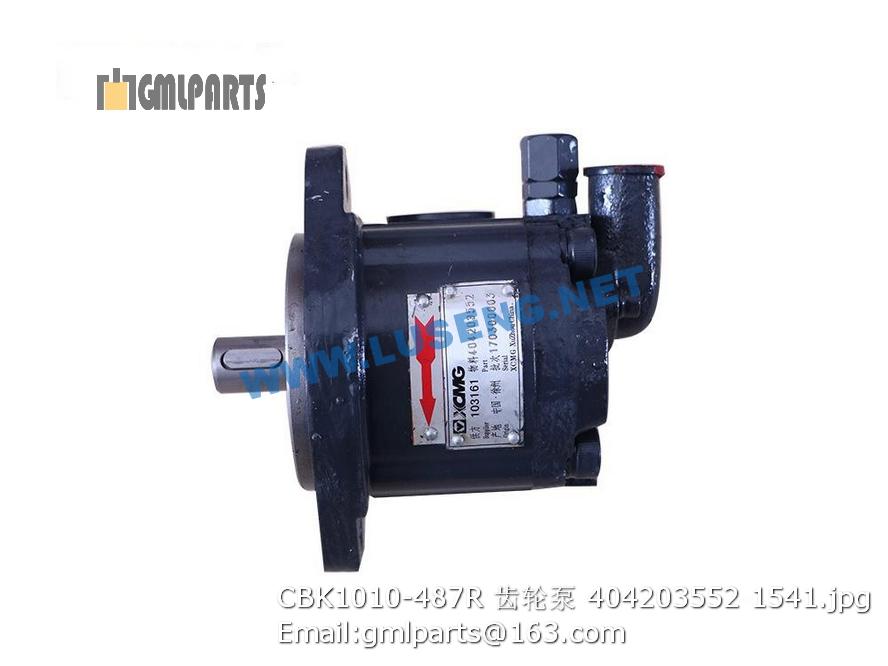

404203552 CBK1010-487R GEAR PUMP

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800339742 驱动桥总成 Axle 2 ZL30C ZL30E
2 805000671/805002107 螺栓M24×2×220（后桥）/M24×2×240（前桥） Bolt 8 GB/T5785-2000
3 805300034 垫圈24 Washer 12 GB/T93-1987
4 805200244 螺母 M24X2 Nut 12 GB/T6170-2000
5 800302427 轮胎 Tyre 4 测量胎压
6 800339702 轮辋 Rim Assembly 4 13-24
1 402203239 输油胶管 Rubber hose 1 WZ30E.09.01-02
2 801902712 喉箍 B33-57 Hose 4
3 400700775 连接套 Sleeve 1 ZL20A.16-5
4 400701108 联接盘 Plate 1 ZL20A.16-4
5 400700314 纸垫 Pad 2 ZL20A.16-1
6 803130022 O型圈 32.92×3.53 2
7 805100037 螺钉 M8×25 Screw 6 GB/T70.1-2000
8 805300010 垫圈 8 Washer 6
9 402203230 进油法兰 Oil-In flange 1 WZ30E.09.01.09
10 402203233 泵出油法兰 Oil-Out flange 1 WZ30E.09.01.12
11 803175672 胶管 Rubber hose 1 N381HAHA101005-900
12 803601025 接头 Joint 2 IE10LM12×1.5ED
13 803131701 胶管 Rubber hose 1 N381HAHA222210-500
14 805300025 垫圈 12 Washer 1
15 402203231 动臂三通管 Tube 2 WZ30E.09.01.10
16 402203232 弯管组(1) Tube 2 WZ30E.09.01.11
17 402203234 弯管组(2) Tube 2 WZ30E.09.01.13
18 803130266 多路阀 Multi-Way valve 1 DF25.2C
19 402203236 胶管 Rubber hose 1 WZ30E.09.01.15
20 402203237 胶管 Rubber hose 1 WZ30E.09.01.16
21 402203227 转斗缸后腔钢管 Tube 1 WZ30E.09.01.06
22 402203226 转斗缸前腔钢管 Tube 1 WZ30E.09.01.05
23 402101087 阀回油管 Rubber hose 1 WZ30.09.01.12
24 801100067 O形密封圈 50×3.1 O-Ring 50×3.1 1 GB1235-1976
25 803131702 胶管 Rubber hose 1 N381HAHA222212-1000-PG
26 803131704 胶管 Rubber hose 1 N381HAHA222212-900-PG
27 800339675 操纵软轴 1 WJ11-12-13
28 803180932 胶管 Rubber hose 2 N381HAHA222212-1000
29 803131703 胶管 Rubber hose 2 N381HAHA222212-1120
30 803043355 动臂油缸 Lift cylinder 2 ZL20-DB-00
31 402203223 动臂缸前腔钢管(右) Tube 1 WZ30E.09.01.02
32 402203222 动臂缸前腔钢管(左) Tube 1 WZ30E.09.01.01
33 402203225 动臂缸后腔钢管 Tube 2 WZ30E.09.01.04
34 803176083 胶管 Rubber hose 1 N381HAHA222212-700
35 402203224 油管 Tube 2 WZ30E.09.01.03
36 805000043 螺栓 M10×30 Bolt 24 GB/T 5783-2000
37 805300014 垫圈 10 Washer 24 GB/T93-1987
38 805300017 垫圈10 Washer 24 GB/T97.1-2002
39 803043359 转斗油缸 Tilt cylinder 1 ZL20-ZD-00
40 239901973 胶管 Rubber hose 1 N381HAHF222212-600
41 803165062 胶管 Hose 1 N381HAHF222212-1000
42 803043439 优先阀 Priority valve 1 YXL-F160L-N7
43 805000483 螺栓M8x80 Bolt 2
44 805302856 垫圈8 Washer 2
45 803131776 法兰夹 Flange block 2 FJQ-16
46 803164582 接头 Joint 2 IE22LM27×1.5ED
47 803043379 齿轮泵 Working pump 1 CBGJ2080
48 805000048 螺栓M12X35 Bolt 2 GB/T5783-2000
49 805041503 螺柱M12×50 Bolt 2 GB/T901-1988
50 805300018 垫圈12 washer 12 8 GB/T93-1987
51 801100024 O形圈 43.7×3.55G O-ring 1 GB/T3452.1-1992
52 402100654 螺塞 Plug 1 WZ30.9.2.1-2
53 805000215 螺栓 M12×140 Bolt 4
54 805200049 螺母 M12 Nut 6 GB/T6170-2000
55 805302746 垫圈12 Washer 8
56 805200048 螺母 M10 Nut 4 GB/T6170-2000
57 402203240 空心螺栓M27×2 Bolt 6 WZ30E.09.01.01-1
58 805300038 组合垫 27 Washer 12 JB/T982-1977
59 402203235 阀至动臂缸前腔油管 Rubber hose 1 WZ30E.09.01.14
60 402203228 阀至动臂缸后腔油管 Rubber hose 1 WZ30E.09.01.07
61 803176211 O型圈35×3.1 O-ring 2 GB1235-1976
62 402203229 阀进油管 Rubber hose 1 WZ30E.09.01.08
63 801100075 O型圈45×3.1 O-ring 2 GB1235-1976
64 801535325 橡胶套 Rubber Sleeve 4 XG-YT-018
65 803130745 接头 1 LZ22L
