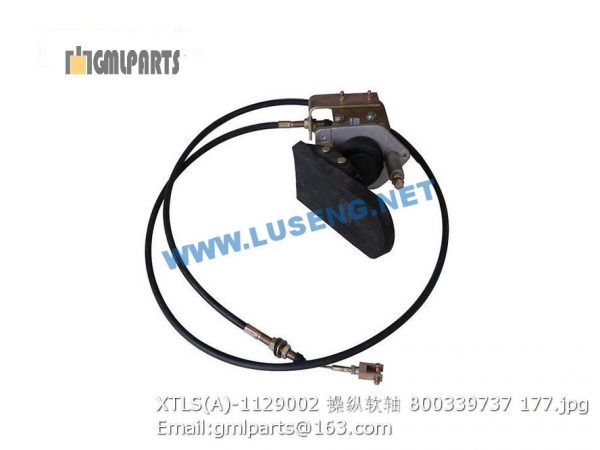

800339737 XTLS(A)-1129002 CONTROL SHAFT

,800339737 XTLS(A)-1129002 CONTROL SHAFT

Description

800339737 XTLS(A)-1129002 CONTROL SHAFT

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805046492 螺栓 M24×2×120 (10.9级)(达克罗) Bolt 8 GB/T5785-2000
2 805338291 垫圈 24(达克罗) Washer 8 GB/T97.1-2002
3 228702762 调整垫 Shim 1 每组包含t=1数量4件,t=2数量2件
4 228702761 调整垫 Shim 1 每组包含t=1数量4件,t=2数量2件
5 228800266 前梁 Front girder 1 XS222X
6 805046494 螺栓 M6×12(达克罗) Bolt 8
7 805338258 垫圈 6(达克罗) Washer 8
8 228700369 板 Board 2
9 228800267 压轮框架 Frame 1 XS222X
10 805140648 吊环螺钉M16(达克罗) Screw 4
11 228700273 销 Pin 2
12 228700275 连接板 Plank 1
13 228700274 销 Pin 1
14 228700141 弹簧 Spring 1
15 800511428 钢球 φ10 Steel Ball φ10 1 GB/T308
1 805046573 螺栓 M16×40(达克罗) bolt 16 GB/T5783-2000
2 805301377 垫圈 16(达克罗) Wahser 16 用于PD轮数量为36
3 228700703 刮泥板Ⅰ Scraper 2
4 228700704 刮泥板Ⅱ Scraper 2
5 805046575 螺栓 M16×45(达克罗) Bolt 36 GB/T5783-2000
6 228600281 固定板 Board 18
7 228600280 可调刮齿 Scraper 18
1 227002340 密封海绵 SEALING WASHER 1 电气箱总成附件
2 227002341 电气箱总成 Box 1 总成(包含附件)
3 227002342 后壳 END COVER 1 电气箱总成附件
4 ▲228901884-0301 密封条 SEALING STRIP 1 电气箱总成附件
5 805338282 垫圈 14(达克罗) WASHER 4 GB/T97.1-2002
6 805338262 垫圈14 WASHER 4
7 805046890 螺栓 M14×40(达克罗) Bolt 4 GB/T5783-2000
8 227002339 前盖 FRONT COVER 1 电气箱总成附件
9 805046892 螺栓10×45 Bolt 1 GB/T5783-2000
10 803085287 电气箱锁具 LOCK 1 电气箱总成附件
11 805140822 螺钉M5×20 Bolt M5×20 4
12 805338383 垫圈5 Washer 5 4
13 805338380 垫圈5 Washer 4
14 805238916 螺母 M5(达克罗) Nut 4 GB/T6172.1-2000
15 227002326 爬梯总成 LADDER 1
16 805046473 螺栓 M10×30(达克罗) Bolt 6
17 805338278 垫圈 10(达克罗) Washer 6
18 805338260 垫圈 10(达克罗) Washer 6
