Description

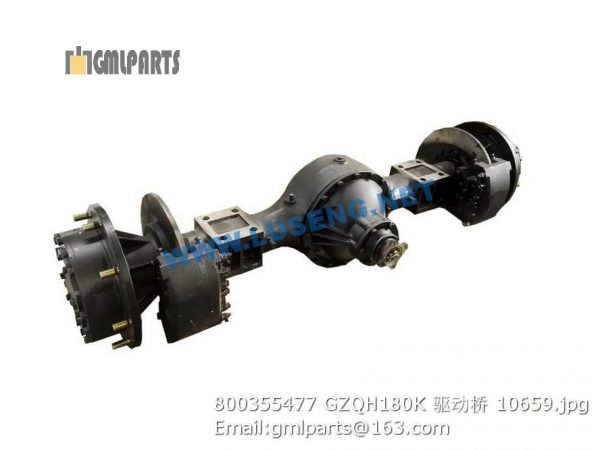

800355477 GZQH180K Axle ASS LW180K LW188K

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 253004235 销轴 Pin 4
2 805300111 垫圈 16 Washer 8 GB/T96.1-2002
3 805300011 垫圈 16 Washer 8 GB/T 93-1987
4 805000022 螺栓M16X25 Bolt 8 GB/T5783-2000
5 253004234 轴套 轴套 2
6 803164070 唇形密封圈 B80×100×10 Lip Type Seal 8 GB/T9877-2008
7 252100394 O形圈 O-Ring 8
8 269900193 调整垫片 ADJUSTING CUSHION 24 GB/T16674.1-2004
9 253004232 拉杆 拉杆 1
10 253004656 动臂油缸销 Pin 2
11 253004647 轴套 轴套 2
12 253004649 动臂 动臂 1
13 253004648 轴套 轴套 2
14 253004659 摇臂油缸销 Pin 1
15 252101317 调整垫片 Adjusting Shim 4
16 269900195 调整垫片 Adjusting Shim 4
17 251806000 轴套 BUSHING 2
18 253004652 摇臂 摇臂 1
19 801134086 油杯 M10×1（不锈钢） Oil Cup 8 JB/T7940.1-1995
20 251806002 摇臂梁销 Pin 1
21 252111346 轴套 Shaft Bushing 2
1 253003136 后桥制动油管 Hose 1
2 803201514 接头 Joint 2
3 805000714 螺栓 M10×20 Blot 6 GB/T5783-2000
4 805300014 垫圈 10 Washer 6 GB/T93-1987
5 800903019 空气加力泵 Energizing Cylinder 2
6 251800289 接头 Joint 1
7 805301414 垫圈 22 gasket 1 Q/SC1294-2000
8 803164131 O型圈10.6×1.8 O-ring 2 GB3452.1-1992
9 253003137 手控制动阀总成 Parking Brake Governor 1
10 253003139 制动控制器总成 Parking Brake 1
11 253003079 前桥加力泵气管 Air Pipe 1
12 253003140 前桥制动油管 Hose 1
13 253003083 后桥加力泵气管 Air Pipe 1
14 253003084 组合阀总成 Multifunction Valve 1
15 253003085 储气筒进气管 Hose 1
16 253003086 储气筒总成 Air Reservoir 1
17 253003087 控制器进气管 Air Pipe 1
18 803604568 线卡 Wires Support 3
19 805000033 螺栓M8×16 Bolt 11 GB/T5783-2000
20 805300010 垫圈 8 Washer 13
21 252000123 三通块 Joint 2
22 805000017 螺栓 M8×25 bolt 2 GB/T5783-2000
23 805300069 垫圈 8 Washer 8 13
24 253003135 支板 Ban 1
25 805300017 垫圈10 Washer 6 GB/T97.1-2002
26 803164236 接头 Connector 6
27 253004067 胶管总成 Hose 4
28 803164249 接头 Connector 4 GE10LM16X1.5EDOMD
29 253003141 制动气缸总成 Brake cylinder assembly 1
30 803166608 管夹 CLAMP 8
31 252903835 直角接头 Connector 1
32 803164245 接头 Joint 4
