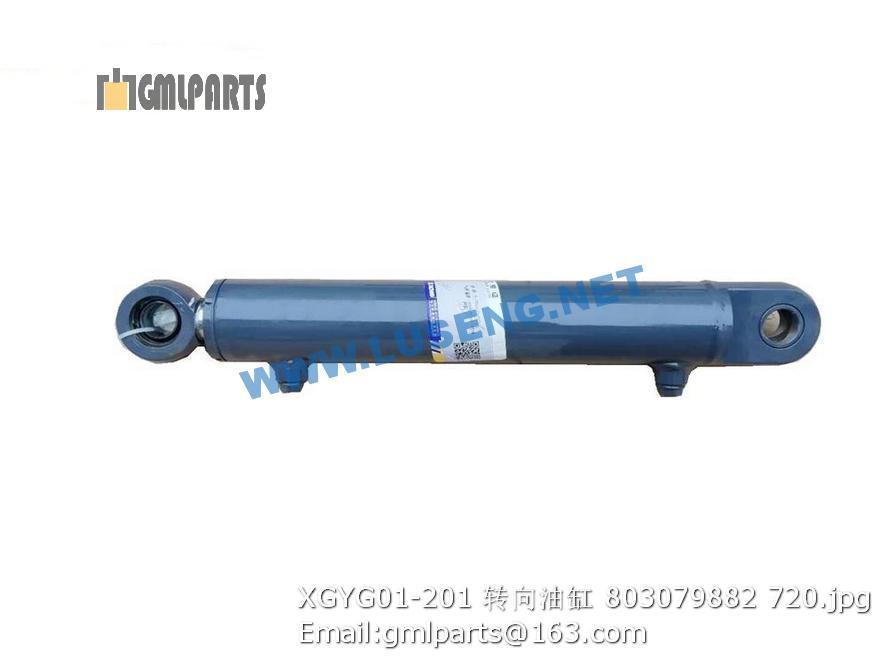

803079882 XGYG01-201 XCMG STEERING CYLINDER

,803079882 XGYG01-201 XCMG STEERING CYLINDER

Description

803079882 XGYG01-201 XCMG STEERING CYLINDER

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 228700612 仪表箱总成 Instrument box 1 Ⅵ Ⅵ
1 228700642 仪表箱总成 Instrument box 1 Ⅸ Ⅸ Ⅹ
1 228702387 仪表箱总成 Instrument box 1 Ⅶ Ⅶ
1 228700569 仪表箱总成 Instrument box 1 Ⅰ Ⅰ
2 228700570 操纵箱总成 Control box 1 Ⅰ Ⅰ
2 228702388 操纵箱总成 Control box 1 Ⅶ Ⅶ
2 228700643 操纵箱总成 Control box 1 Ⅸ Ⅸ Ⅹ
2 228700613 操纵箱总成 Control box 1 Ⅵ Ⅵ
3 801902780 座椅 Chair 1
4 805000018 螺栓 M8×20) Elbow 4
5 805300010 垫圈 8 Washer 4
6 801902788 尼龙扎带ZD160×4 Nylon strip 2
7 805000068 螺栓 M10×16 Bolt 3 GB/T5783-2000 Ⅵ
8 805300014 垫圈 10 Washer 3 GB/T93-1987 Ⅵ
8 805300069 垫圈 8 Washer 8 3 Ⅶ
9 228702390 油门软轴 Accelerator cable 1 LJ103-3400 Ⅶ
9 800302291 油门软轴 Accelerator cable 1 LJ103AX2700 Ⅸ Ⅹ
9 800302299 油门软轴 Accelerator cable 1 LJ103-2800 Ⅵ
10 228702209 油门支架 Bracket 1 Ⅵ
10 228702257 油门支架 Bracket 1 Ⅶ
11 228702258 油门拉杆 Shaft 1 Ⅶ
11 228700615 油门拉杆 Shaft 1 Ⅵ
12 805000322 螺栓 M6×16 Bolt 2 GB/T5783-2000 Ⅶ
13 805300030 垫圈 6 Washer 6 2 GB/T93-1987 Ⅶ
14 805300029 垫圈 6 Washer 6 1 GB/T97.1-2002 Ⅵ Ⅶ Ⅸ Ⅹ
15 227300207 叉接头 Forked Joint 1 YZ10.5-5 Ⅵ Ⅶ Ⅸ Ⅹ
16 805600366 销轴B6*22 Pin axis 1 Ⅵ Ⅶ Ⅸ Ⅹ
17 805600301 销 2X16 Pin 1 GB/T 91-2000 Ⅵ Ⅶ Ⅸ Ⅹ
18 800302295 操纵软轴WJ4300 Control cable 1
19 228700571 支架板 Bracket 1 Ⅰ Ⅶ Ⅰ Ⅶ
19 228700616 支架板 Bracket 1 Ⅵ Ⅸ Ⅹ
1 228300708 壳体1 Carapace 1 1
2 228300709 壳体2 Carapace 2 1
3 228300710 壳体3 Carapace 3 1
4 228300711 壳体4 Carapace 4 1
5 228300712 防尘套 Dustproof sheath 1
6 805101829 螺钉M4X15 Bolt 15 GB/T819.1-2000
7 802101254 方向盘 Steering wheel 1
8 803164464 转向器总成 Redirector 1
9 805100409 螺钉M4X10 Bolt 10 GB/T818-2000
10 228300713 骨架焊接1 Welding mework1 1
11 228300714 保险丝盖板 Cover 1
12 805002024 螺栓M10X40 Bolt 4 GB/T5783-2000
13 805300017 垫圈10 Washer 4 GB/T97.1-2002
14 805000089 螺栓 M8X35 Bolt 8 GB/T 5783-2000
15 805200045 螺母 8 Nut 8 GB/T 6170-2000
16 805301384 垫圈 8(达克罗) Washer 8
17 228300732 调节手柄 Control handle 1
18 228300731 限位支座 Limiting bracket 1
19 228300730 锁紧支座 Locking bracket 1
20 228300729 连接板 Link plank 1
21 228300716 骨架焊接2 Frame welding 1
22 805000062 螺栓 M10×35 Bolt 4 GB/T 5783-2000
