Description

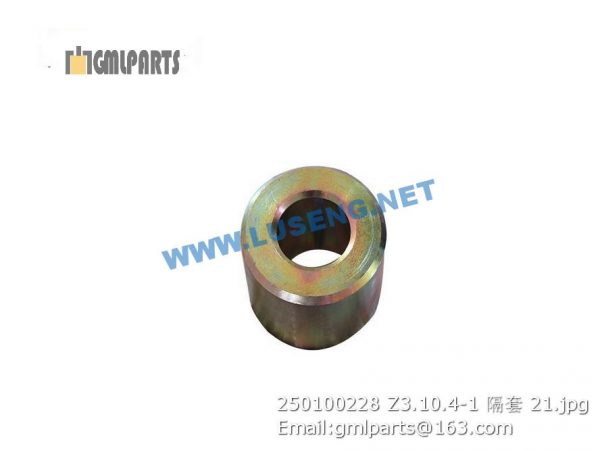

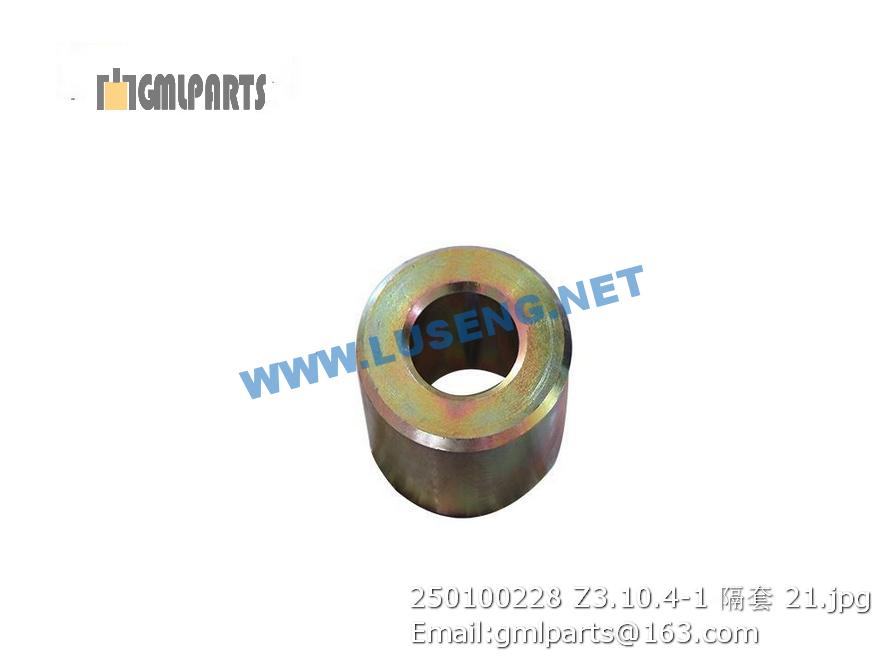

250100228 Z3.10.4-1 Sleeve XCMG LW300FN

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 250700106 右后扶手架 Right Armrest 1
2 252904972 右箱盖 Right Cover 1
3 252904973 左箱盖 Left Cover 1
4 805000033 螺栓M8×16 Bolt 8 GB/T5783-2000
5 805300010 垫圈 8 Washer 12
6 805300069 垫圈 8 Washer 8 12
7 250900223 隔板I RUBBER 2 LW330F(II).8.10-3
8 252901510 垫板 Rubber cushion 2 借用
9 252901232 隔板 Rubber 2
10 805200045 螺母 8 Nut 8 GB/T 6170-2000
11 252901171 角钢 Angle iron 2 借用
12 805300011 垫圈 16 Washer 4 GB/T 93-1987
13 805000028 螺栓M16X50 BOLT 4
14 250700111 左后扶手架 Left Armrest 1
15 252901443 拉丝 Connecting rod 4
16 252904760 配重 Counterweight 1
17 805100266 螺钉 M4×12 SCREW 10 GB/T818-2000
18 251804394 NBS1013锁 LOCK 2
1 251800152 多路阀DF32D2(500F) Valve 1 101516 101521
2 252903966 支板 Plank 1
3 252903930 钢管 Tube 1
4 803164272 分离式法兰 Split Flange 3
5 252900535 软管总成 Hose 1
6 805300111 垫圈 16 Washer 8 GB/T96.1-2002
7 805300011 垫圈 16 Washer 8 GB/T 93-1987
8 805000051 螺栓 M16×40 Bolt 4 GB/T5783-2000
9 252900255 钢管 Tube 1 500K.07.1.3
10 805300018 垫圈12 washer 12 28 GB/T93-1987
11 805000048 螺栓M12X35 Bolt 16 GB/T5783-2000
12 803164126 O形密封圈61.5X3.55 O- Ring 1 GB/T3452.1-1992
13 250400239 分离式法兰 Split Flange 1 ZL50E.7.1.24-1
14 252101531 液压油箱 Oil Box 1 500K.7.1.4
15 252100360 分离式法兰 Split Flange 1 Z5G.7.2-3
16 801100066 O形密封圈42.5X3.55 O- Ring 1 GB/T3452.1-1992
17 252900496 吸油钢管 Tube 1
18 252100847 密封垫 Seal packing 2
19 803004104 转向泵 Steering Pump 1
20 803164130 O型圈54X3.55 O- Ring 1 GB/T3452.1-1992
21 252903932 吸油钢管 Tube 1
22 805000263 螺栓 M12×90 BOLT 4 GB/T5783-2000
23 803004106 工作泵 Gear pump 1
24 252904451 软管总成 Hose 1
25 805300014 垫圈 10 Washer 7 GB/T93-1987
26 801100067 O形密封圈 50×3.1 O-Ring 50×3.1 1 GB1235-1976
27 252903935 软管总成 Hose 1
28 805000300 螺栓 M12×120 Bolt 2 GB/T5783-2000
29 805200049 螺母 M12 Nut 8 GB/T6170-2000
30 805000017 螺栓 M8×25 bolt 2 GB/T5783-2000
31 252903937 支板 Plank 1
32 801100269 O形密封圈 75X3.55 O- Ring 1 GB/T3452.1-1992
33 805002242 螺柱 10×110 Bolt 4 GB/T 901-1988
34 252903941 支板总成 Plank 1
35 803163991 胶管B 51X210 Hose 1 JB/T8406-2001
36 801902714 不锈钢吼箍 51-70 Clump 2 QC/T619-1999
37 803163992 胶管 B38×210 Hose 1
38 801902712 喉箍 B33-57 Hose 2
39 805300020 垫圈12 Washer 8 GB/T97.1-2002
40 252904452 接头块 Joint Block 1
41 805300010 垫圈 8 Washer 2
42 252900278 钢管 Tube 1
43 252900285 法兰 Flange 1
44 805002233 螺柱M12X35 Bolt 8 Q/SC1294-2000
45 805002026 螺柱 M12×150 Bolt 2 GB/T 5783-2000
46 805002298 法兰组件 Split Flange 1 FPS 1 1/2
47 803164295 接头 Joint 1
48 805000029 螺栓 M10×40 Bolt M10×40 1 GB/T5783-2000
49 805000026 螺栓 M16×45 Bolt 4 GB/T 5783-2000
50 805000100 螺栓 M10×55 Bolt 2 GB/T 5782-2000
51 252900280 压板 Plank 4 500K.7.1.12-2
52 252900281 橡胶垫 Rubber Blanket 2 500K.7.1.12-3
53 252900282 橡胶垫 Rubber Blanket 2 500K.7.1.12-4
54 252900283 支柱 support 2 500K.7.1.12-5
55 805200048 螺母 M10 Nut 4 GB/T6170-2000
56 252903939 橡胶垫 Rubber Plate 4
57 252903940 夹板 Plank 2
58 252900265 支柱 Brace 4 500K.7.1.13-3
59 803107807 螺塞M14X1.5 Plug 1 JB/T1000-1977
60 805301410 垫圈14 Washer 1 Q/SC1294-2000
