Description

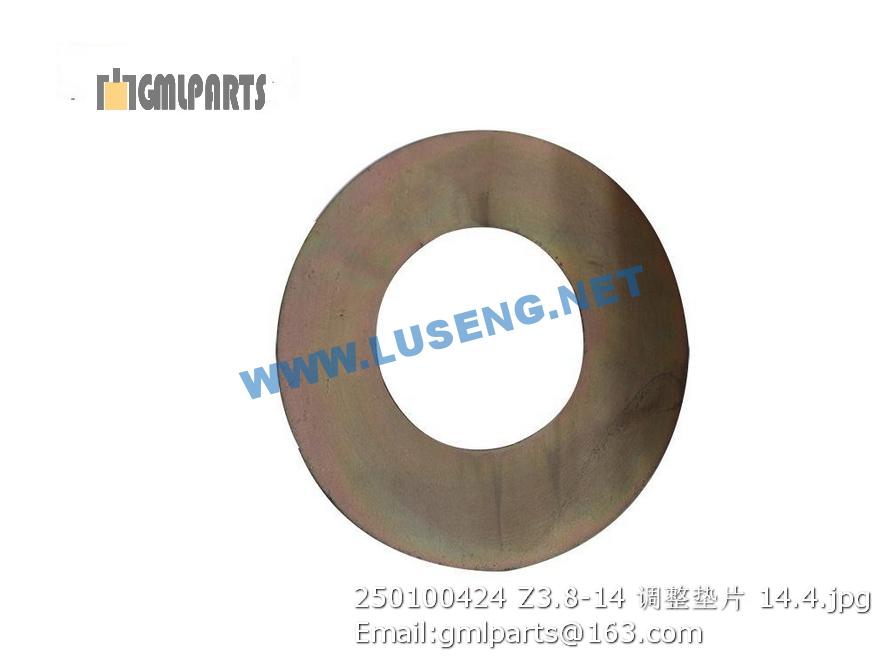

250100424 Z3.8-14 ADJUSTING SHIM XCMG LW300 LW400

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803010151 转斗油缸 Cylinder 1 XGYG01-167
2 803009365 左动臂油缸 Cylinder 1
3 252904737 软管总成 Hose 1
4 252900538 钢管 Tube 1
5 252900539 钢管 Tube 1
6 803164271 法兰组件 Flange 12
7 252900292 软管总成 Hose 4
8 252900540 钢管 Tube 1
9 252900541 钢管 Tube 1
10 805300102 垫圈 10 Washer 4 GB/T96.1-2002
11 252900300 管夹 Pipe Clamp 1 500K.7.2-1
12 252900301 橡胶管夹 Rubber Clamp 1 500K.7.2-2
13 805300010 垫圈 8 Washer 8
14 805000033 螺栓M8×16 Bolt 4 GB/T5783-2000
15 803009366 右动臂油缸 Cylinder 1
16 269900181 分离式法兰 Split Flange 4
17 801100133 O形密封圈34.5X3.55 O- Ring 4 GB/T3452.1-1992
18 805000043 螺栓 M10×30 Bolt 16 GB/T 5783-2000
19 805300014 垫圈 10 Washer 32 GB/T93-1987
20 801100148 O形密封圈40×3.55 O- Ring 2 GB/T 3452.1-1992
21 805000062 螺栓 M10×35 Bolt 8 GB/T 5783-2000
22 252900543 钢管 Tube 1
23 252900542 钢管 Tube 1
24 252904738 钢管 Tube 1
25 801100066 O形密封圈42.5X3.55 O- Ring 1 GB/T3452.1-1992
26 805000041 螺栓M12X70 Bolt 4 GB/T5782-2000
27 805300018 垫圈12 washer 12 4 GB/T93-1987
28 269900200 U形螺栓 Bolt 6
29 805200048 螺母 M10 Nut 12 GB/T6170-2000
30 805300017 垫圈10 Washer 8 GB/T97.1-2002
31 252904236 支板 Plank 2
32 253000242 支板 Plank 2 600K.7.2.11-1
33 803107807 螺塞M14X1.5 Plug 4 JB/T1000-1977
34 805301410 垫圈14 Washer 4 Q/SC1294-2000
35 252900850 护罩 Cover 1
36 805000727 螺栓M10X25 Bolt 6 GB/T5783-2000
37 252900498 指针 Pointer 1
38 803164272 分离式法兰 Split Flange 2
39 252900280 压板 Plank 16 500K.7.1.12-2
40 252900281 橡胶垫 Rubber Blanket 8 500K.7.1.12-3
41 252900298 支柱 support 8 500K.7.2.11-2
42 252900282 橡胶垫 Rubber Blanket 8 500K.7.1.12-4
43 805000047 螺栓 M10×50 Bolt 4 GB/T 5783-2000
44 805000100 螺栓 M10×55 Bolt 4 GB/T 5782-2000
45 252900470 支板 Plank 2
46 805000020 螺栓 M8×30 Bolt 4 GB/T5783-2000
47 805300069 垫圈 8 Washer 8 4
48 252900544 钢管 Tube 2
49 252904740 软管总成 Hose 1
1 ▲803010151-01 防尘圈d100 Dust Proof Ring 1 CK-100 FC100X115X12
2 ▲803010151-02 O形密封圈 180X5.7 O-ring 1 GB1235-76
3 ▲803010151-03 挡圈A180X2 Fender Ring 1 GB1235-76
4 ▲803010151-04 密封圈100X120X15 Seal Ring 1 BSA020P5008派克
5 ▲803010151-05 斯特封d100 Seal Ring 1 S-55013
6 ▲803010151-06 支承环 Supporting Ring 2 ZL50E-ZD-01
7 ▲803010151-07 格来圈D180 Glyd Ring 1 S-55044
8 ▲803010151-08 支承环 Supporting Ring 1 ZL50E-ZD-05
9 ▲803010151-09 O形密封圈 75X5.7 O-ring 1 GB1235-76
