Description

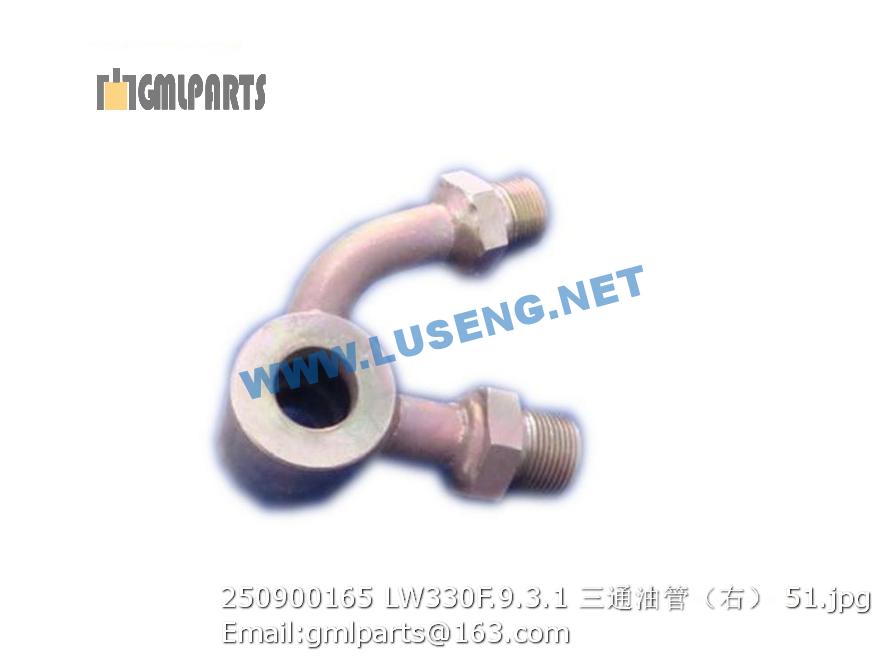

250900165 LW330F.9.3.1 Tee

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252900485 动臂销油管 Oil Tube 2
2 252900486 转斗销油管 Oil Tube 1
3 252900487 动臂缸销油管 Oil Tube 2
4 252900488 转向销油管 Oil Tube 2
5 801100336 黄油嘴M10X1 Grease Nipple 9 JB/T7940.1-1995
6 803604578 线卡φ10 ply-yarn drill φ10 26
7 805000033 螺栓M8×16 Bolt 18 GB/T5783-2000
8 805300069 垫圈 8 Washer 8 18
9 805300010 垫圈 8 Washer 18
10 803163960 接头体6 Pipe Connection 7 GB/T5625.2-2008
11 803163961 接头体6 Pipe Connection 8 GB/T5631.2-1985
12 805200165 锁紧螺母6 Nut 8 GB/T5649-1985
13 805301409 复合式密封硬垫圈 10 Washer 8 Q/SC1294-2000
1 252900569 后车架 Rear Chassis 1
2 251400276 后转向销 Rear Steering Pin 2
3 805300111 垫圈 16 Washer 6 GB/T96.1-2002
4 805300011 垫圈 16 Washer 6 GB/T 93-1987
5 805000022 螺栓M16X25 Bolt 6 GB/T5783-2000
6 801100339 油杯 M10×1 801100339 2 JB/T7940.2-1995
7 805601608 销 32×80 PIN 2
8 252101576 固定杆 fixed link 1
9 250900710 弹性挡簧 Elastic Spring 2
10.1 252900752 右侧挡板 Plate 1
10.2 252900849 左侧挡板 Plate 1
11 805300069 垫圈 8 Washer 8 9
12 805300010 垫圈 8 Washer 9
13 805000033 螺栓M8×16 Bolt 9 GB/T5783-2000
14 252900851 配重总成 Counterweight 1
15 805001915 螺栓M30×240 Bolt 4 GB/T5782-2000
16 805301290 垫圈30 Washer 4 GB/T93-1987
17 252100775 牵引销 Pin 1
18 801100336 黄油嘴M10X1 Grease Nipple 2 JB/T7940.1-1995
19 803604578 线卡φ10 ply-yarn drill φ10 5
20 252900491 后销黄油管 Oil Tube 1
21 803163961 接头体6 Pipe Connection 4 GB/T5631.2-1985
22 251400289 摆动架销 Sway Bracket Pin 2
23 250400178 调整垫片 Adjusting Cushion 2
24 252108234 套 Sleeve 2
25 250400177 调整垫片 Adjustment shim 2
26 252900447 摆动架 Sway Bracket 1
27 252900490 前销黄油管 Oil Tube 1
28 252903961 橡胶护套 Rubber Sleeve 3
