Description

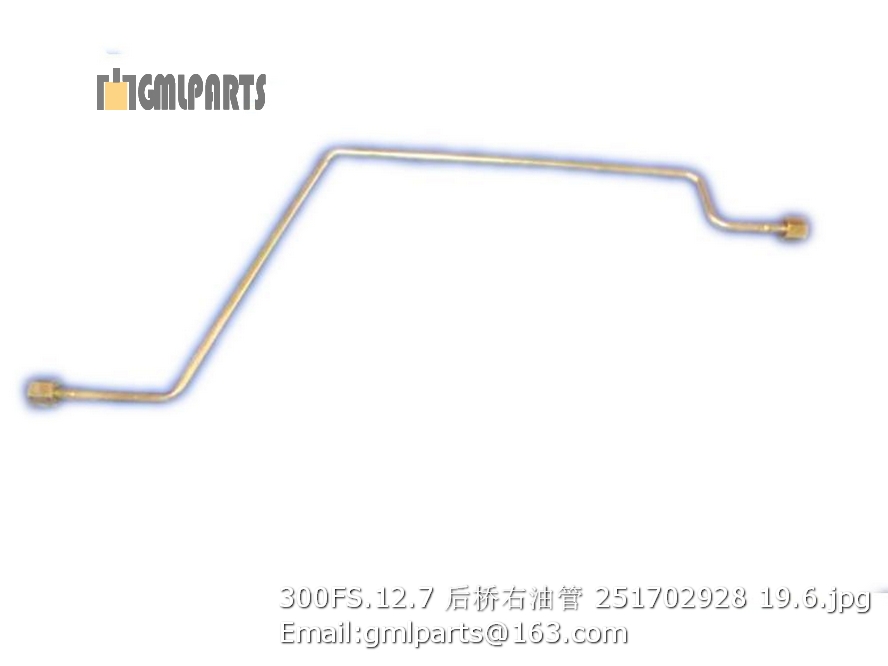

251702928 300FS.12.7 pipe

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252109796 燃油箱总成 Fuel Tank Assembly 1
2 805001930 螺栓M16X50 Bolt 4 GB/T5782-2000
3 805300011 垫圈 16 Washer 8 GB/T 93-1987
4 805300013 垫圈16 Washer 8 GB/T 97.1-2002
5 803304105 胶管 B16×1750 Hose 1 JB/T 8406-2008
6 252110385 冷却系统 Cooling System 1
7 805000059 螺栓M10X60 Bolt 4 GB/T5782-2000
8 805201515 GB/T6182-2010 螺母 M10 8
9 805300017 垫圈10 Washer 12 GB/T97.1-2002
10 252101603 接头 Washer 1
11 805301412 复合式密封硬垫圈 18 WASHER 2 Q/SC1294-2000
12 803166675 胶管 B16×750 Hose 1 JB/T 8406-2008
13 801902707 不锈钢喉箍19-29 STAINLESS STEEL HOSE CLAMP 2
14 252100213 柴油机 Engine 1
15 252108690 发动机-双变连接 Joint 1
16 805000714 螺栓 M10×20 Blot 4 GB/T5783-2000
17 805300014 垫圈 10 Washer 10 GB/T93-1987
18 252101604 接头 JOINT 1
19 803164299 直通接头 Joint 1 GE15LM14×1.5EDOMD
20 803163573 弯头 Joint 3 EW15LOMDA3C
21 252107978 胶管 Pipe 1
22 252107984 接头 JOINT 1 W5G.1.6
23 227301565 1/4球阀 valve 1
24 801902706 不锈钢喉箍16-25 Clamp 2 QC/T619-1999
25 805000061 螺栓 M16×65 Bolt 4 GB/T5782-2000
26 252110386 挡板总成 board system 1
27 252110387 降噪材料系统 material 1
28 252109849 空压机控制总成 Controlling 1
29 252112447 进排气总成 Air Intake And Exhaust Assembly 1
30 803190860 直通接头 Joint 1 GE15LM12×1.5EDOMDCF
31 252400356 柴油进油管 Pipe 1
32 252107981 回油管 Oil pipe 1
33 252110770 滤清器安装板 board 1
34 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
35 252112445 油浴系统 Oilbath System 1
36 252100937 空心螺栓 Bolt 1
37 805301410 垫圈14 Washer 2 Q/SC1294-2000
38 805301418 垫圈 12 Washer 2 Q/SC1294-2000
39 252112356 支架 bracket 1
40 805002065 螺栓 M8×60-10.9 Bolt 2 GB/T5783-2000
41 805200045 螺母 8 Nut 2 GB/T 6170-2000
42 805300010 垫圈 8 Washer 2
43 805300069 垫圈 8 Washer 8 2
44 800150110 油水分离器 filter 1 FH2381300 M
45 252112476 柴油管 Pipe 1
46 803164282 直通接头 Joint 2
47 252101323 空心螺栓 Bolt 1
48 805000029 螺栓 M10×40 Bolt M10×40 2 GB/T5783-2000
