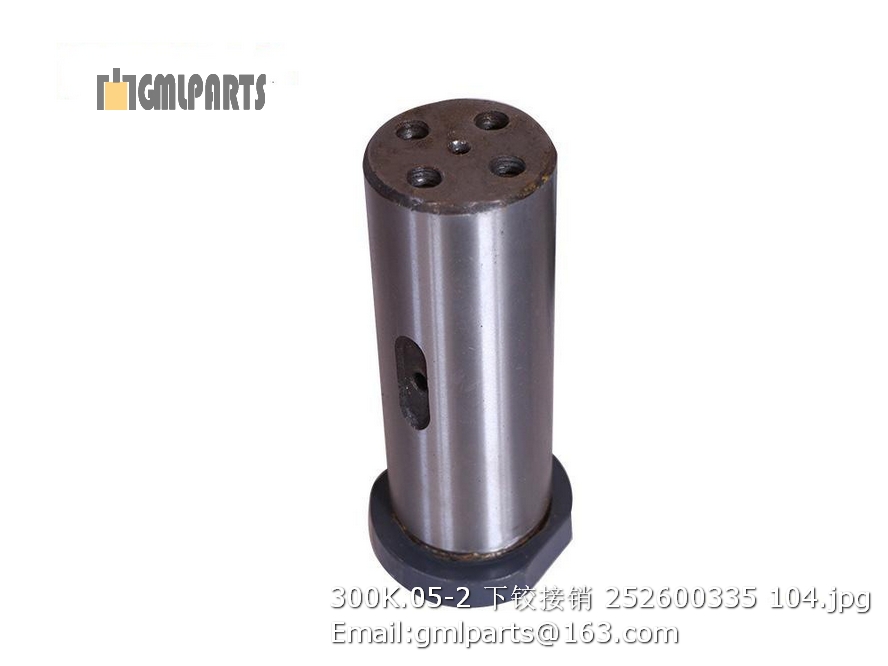

252600335 300K.05-2 LOWER ARTICULATION PIN

,252600335 300K.05-2 LOWER ARTICULATION PIN

Description

252600335 300K.05-2 LOWER ARTICULATION PIN

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
0 803069978-101512-01 活塞杆组件 Piston component 1
2 803045385-101512-02 导向套 Guide sleeve 1
3 803069980-101512-03 缸筒组件 Cylinder barrel 1
4 803045387-101512-04 活塞 Piston 1
5 803045593-101512-05 防护板 Protecting plank 1
6 803045594-101512-06 螺母 Nut 1
7 803045597-101512-07 防护塞 Protecting plug 2
8 805005623-101512-08 螺栓 M12×15 Bolt 8 GB/T5781-2000
9 805603928-101512-09 开口销 8×100 Bolt 1 GB/T91-2000
10 805403082-101512-10 挡圈 120 Backup ring 2 GB/T893.1-1986
11 803045595-101512-11 防尘圈 Wiper 2 属于密封包
12 800514000-101512-12 关节轴承GE80ES-2RS Bearing 1 GB/T304.5-2002
13 805005669-101512-13 螺栓 M20×2×30 Bolt 2 GB/T5785-2000
14 805005670-101512-14 螺栓 M20×2×70 Bolt 10 GB/T5785-2000
15 803069984-101512-15 指示板 Sign plank 1
16 803069930-101512-16 密封包 Seal 1

1 803069978 活塞杆组件 Piston component 1
2 803045385 导向套 Guide sleeve 1
3 803069980 缸筒组件 Cylinder barrel 1
4 803045387 活塞 Piston 1
5 803045593 防护板 Protecting plank 1
6 803045594 螺母 Nut 1
7 803045597 防护塞 Protecting plug 2
8 805005623 螺栓 M12×15 Bolt 8 GB/T5781-2000
9 805603928 开口销 8×100 Bolt 1 GB/T91-2000
10 805403082 挡圈 120 Backup ring 2 GB/T893.1-1986
11 803045595 防尘圈 Wiper 2 属于密封包
12 800514000 关节轴承GE80ES-2RS Bearing 1 GB/T304.5-2002
13 805005669 螺栓 M20×2×30 Bolt 2 GB/T5785-2000
14 805005670 螺栓 M20×2×70 Bolt 10 GB/T5785-2000
15 803069984 指示板 Sign plank 1
16 803069930 密封包 Seal 1

1 803268430 防尘圈 Wiper 1
2 803268431 杆密封 Rod Seal 1
3 803197190 O形圈 185×3.1 O-RING 1 GB/T1235-1976
4 803195734 O形圈 180×5.7 O Ring 1 GB/T1235-1976
5 803268432 挡圈(油缸用) Backup Ring 1 D180X171X2
6 803268433 斯特封 Step Seal 1
7 803268434 杆用支撑环 Support Ring 2
8 803196407 O形圈 75×5.7 O Ring 1 GB/T1235-1976
9 803268435 活塞用支撑环 Support Ring 2
10 803268436 格莱圈 Glyd Ring 1
