Description

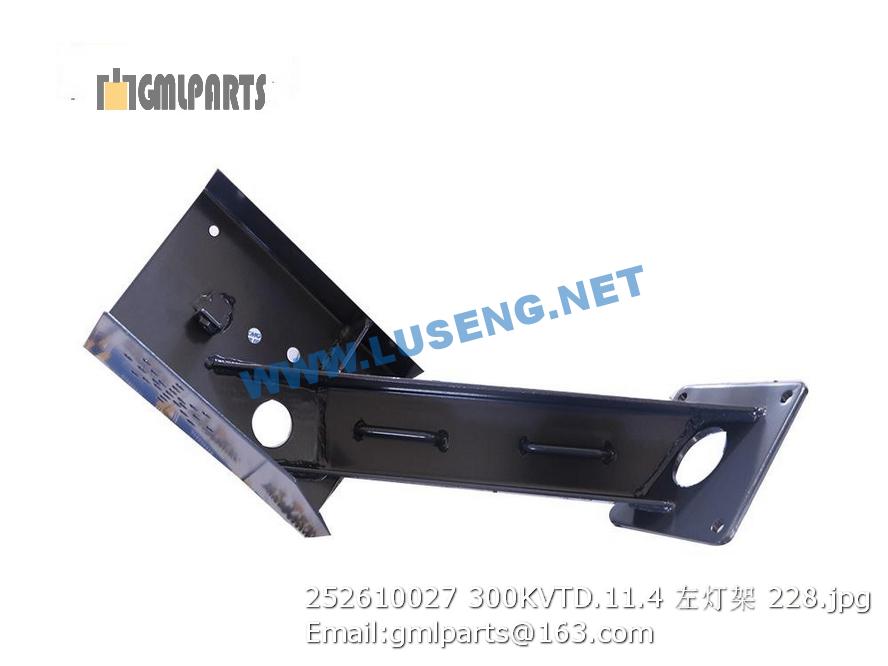

252610027 300KVTD.11.4 Left Front Lamp Protector Assembly

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805002236 螺柱 AM10×1×20 STUD 12 GB/T899-1988
2 805300014 垫圈 10 Washer 12 GB/T93-1987
3 805200090 螺母 M10×1 NUT 12 GB/T6171-2000
4 805000014 螺栓 Bolt 12
5 805300018 垫圈12 washer 12 12 GB/T93-1987
6 272200259 低转速变速箱总成 Transmission 1 2BS315A(D)
7 805000107 螺栓 M16×65 Bolt 4 GB/T 5783-2000
8 805200051 螺母 M16 Nut 4 GB/T6170-2000
9 250200519 制动器 ARRESTER 1
10 803164128 O形圈35.5×3.55 O-RING 1 GB3452.1-1992
11 805002174 螺栓 M10×30 Bolt 4 GB/T21-1976
12 252000113 加油管 Pipe 1
13 252000114 加油盖 CAP 1
14 252903975 支架总成 BRACKET ASSEMBLY 1 500K(SC)L.2.1
15 250200162 垫 WASHER 1 ZL40.3-3
16 252903976 滤清器安装 Filter Assembly 1
1.1 800302223 轮胎23.5-25-20PR TYRE 2 GB/T2980-2001
1.2 800306614 轮胎 23.5-25-24PR Tyre 2 前桥
2.1 800306627 轮胎保护链 23.5-25 Tyre Protection Chain 2 LTBHL
2.2 275101787 前桥总成 FRONT AXLE 1 DA1170B(IV)
3 805002116 螺栓M30×2×270 Bolt 16 GB/T5785-2000
4 805201526 螺母M30X2 Nut 16 GB/T889.2-2000
5 805002117 螺栓M14X1.5X45 Bolt 16 GB5785-2000
6 805201527 螺母M14X1.5 Nut 16 GB/T889.2-2000
7 805000028 螺栓M16X50 BOLT 4
8 805301304 垫圈 16 Washer 4 GB/T95-1985
9 252900343 传动轴支座 Shaft Bracket 1
10 805000411 螺栓 M16×80 Bolt 4 GB/T5782-2000
11 805200211 螺母 M16 NUT 4 GB/T6182-2010
12 805300013 垫圈16 Washer 12 GB/T 97.1-2002
13 805002100 螺栓 M12×1.25×55 Bolt 4 GB/T5785-2000
14 805300018 垫圈12 washer 12 4 GB/T93-1987
15 250400359 螺栓 Bolt 4
16 805300033 垫圈 14 WASHER 4 GB/T93-1987
17 275101788 后桥总成 REAR AXLE 1 DA2170B(IV)
