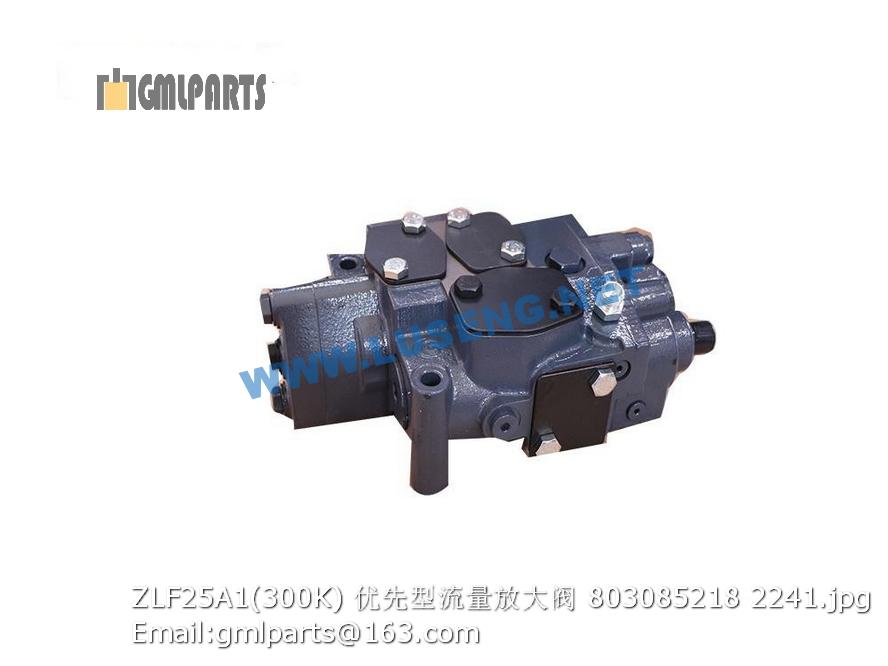

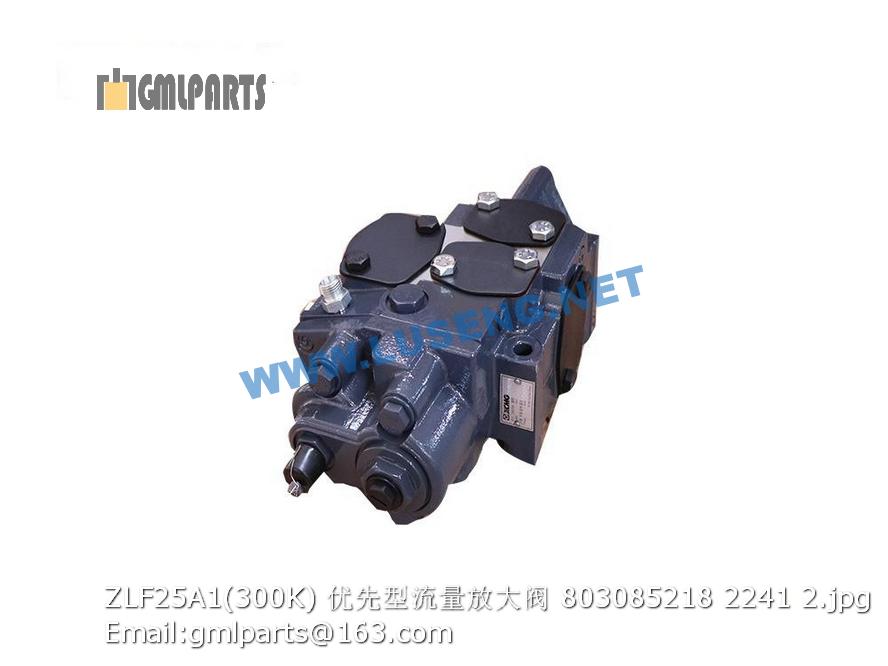

803085218 ZLF25A1 300K FLOW ENLARGING VALVE

,803085218 ZLF25A1 300K FLOW ENLARGING VALVE

Description

803085218 ZLF25A1 300K FLOW ENLARGING VALVE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805002082 螺栓M20×20 Bolt 2
2 805301379 垫圈 20(达克罗) WASHER 22 DIN6796
3 805000145 螺栓 M20×60 Bolt 20 GB/T5783-2000
4 230501039 右支撑板 Bracket 1
5 230500195 垫片 Shim 20
6 230500196 垫片 Shim 20
7 805200098 螺母 M12 Nut 80 GB/T889.1-2000
8 805301374 垫圈 12(达克罗) Bolt 80
9 230500341 连接板 Mounting plate 1
10 805000045 螺栓M12X40 Bolt 80 GB/T 5783-2000
11 801902779 减振块 Shock absorber 5 B/C/E/F
11 801902797 减振块 shock absorber 5 A/D
12 230501041 花键套 Splinted sleeve 1
13 230502674 加油管 Oil hose 1
14 805000017 螺栓 M8×25 bolt 1 GB/T5783-2000
15 805200200 螺母 M16 Nut 8 GB/T889.1-2000
16 228302285 轴承压板 connection plate 1
17 230100210 调整垫 Washer 1
18 230500847 框架轴承座 frame bearing-housing 1
19 230502493 安装板 Mounting plate 1
20 805000029 螺栓 M10×40 Bolt M10×40 8 GB/T5783-2000
21 805300014 垫圈 10 Washer 28 GB/T93-1987
22 805300055 垫圈 30 WASHER 1 JB982-77
23 227300178 螺塞M30X1.5 Plug 1
24 800511397 框架轴承 bearing 1 JM822049-90N01
25 801101754 油封 1
26 805000028 螺栓M16X50 BOLT 16
27 805300011 垫圈 16 Washer 32 GB/T 93-1987
28 230501038 轴承座 Bearing bracket 1
29 803164135 O型圈300×5.3 O-ring 2
30 800511587 轴承22312E Bearing 4
31 230501037 右偏心轴 Eccentric shaft right 1 B B/E
31 230700217 右偏心轴 Eccentric shaft right 1 C C/F
31 230201215 右偏心轴 Eccentric shaft right 1 A A/D
32 230200171 轴承座 Bearing bracket 2
33 230200174 橡胶套 Rubber tube 2
34 230500335 联结轴 Drive shaft 1
35 230100206 油位螺栓 Oil lever glass 1
36 805300025 垫圈 12 Washer 1
37 230500331 轮子焊接 Drum 1 B/C B/C/E/F
37 230201214 轮子焊接 Drum 1 A A/D
38 805000040 螺栓M16×60 Bolt 8 GB/T5783-2000
39 805300013 垫圈16 Washer 8 GB/T 97.1-2002
40 230501036 左支撑板 Bracket 1
41 230200484 连接圈 Drive shaft 1
42 801902776 轮边减速器 Drum gear box 1
43 805300023 垫圈 20 Washer 20 22 GB/T93-1987
44 805000281 螺栓M20×40 Bolt 22 GB/T5783-2000
45 805000013 螺栓 M16×35 Bolt 16 GB/T5783-2000
46 230200181 减振块连接板 Drive plate 1
47 800302482 球面螺母M22×1.5 Spherical Nut 16
48 230100207 轴承盖 Bearing cover 48
49 801100036 O型圈128×5.3 O-Sealing 1
50 230100200 轴承座 BearIng housIng 1
51 230200382 左偏心轴焊接 EccentrIc shaft right 1 A A/D
51 230500131 左偏心轴焊接 EccentrIc shaft right 1 B B/E
51 230501090 左偏心轴焊接 EccentrIc shaft right 1 C C/F
52 801100314 O形密封圈Φ165×3.55 O-ring 1
53 230502494 马达连接盘 Engine adapter 1
54 805300018 垫圈12 washer 12 4 GB/T93-1987
55 805000041 螺栓M12X70 Bolt 4 GB/T5782-2000
56 803201494 透气塞 breath cap 1 C-M12
57 230500568 减振块 Shock absorber 5 YLJ-16C B/C/E/F
58 803166351 油封 1
59 230501040 护罩 Right cover 2
61 805000727 螺栓M10X25 Bolt 20 GB/T5783-2000
62 805000051 螺栓 M16×40 Bolt 16 GB/T5783-2000
63 230100213 锁片 locked spacer 4
