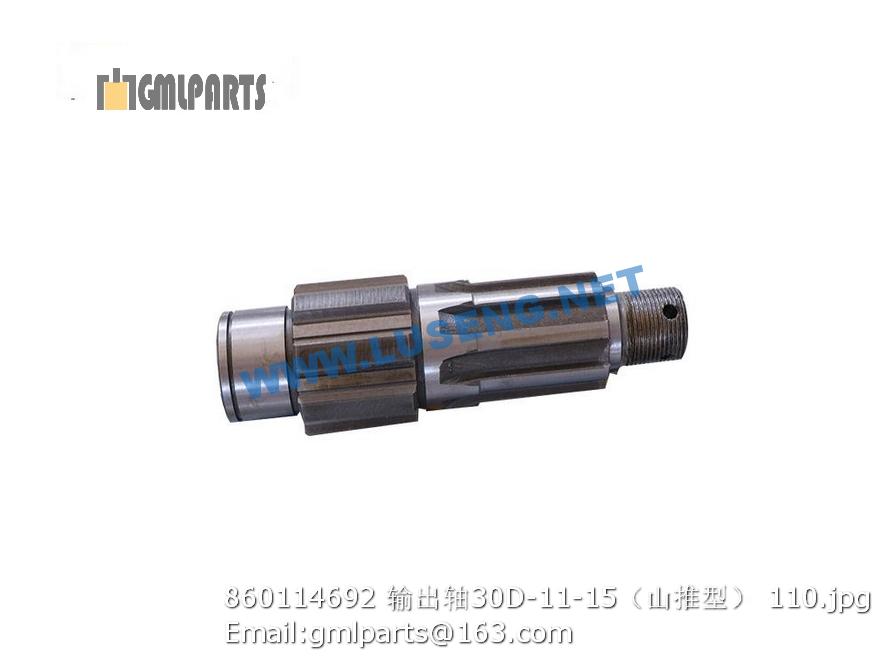

860114692 ZL30D-11-15 Output Shaft

,860114692 ZL30D-11-15 Output Shaft

Description

860114692 ZL30D-11-15 Output Shaft

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 275300122 螺栓 Bolt 30
2 805300011 垫圈 16 Washer 30 GB/T 93-1987
3 275300209 端盖 cover 1
4 275300148 顶销 pin 1 t=12.5
4 275300149 顶销 pin 1 t=13
4 275300150 顶销 pin 1 t=13.5
5 801100302 O型圈 109×5.3 O-sealing Ring 109×5.3 1 GB/T3452.1-1992
6 275300202 轮辋螺母 NUT 19
7 275300161 连接毂 Connect_Hub 1
8 800701162 螺栓 Bolt 19
9 803169035 O形圈375×5.3 O-Ring 1
10 275300206 O形圈308×3.55 O-Ring 1
11 800511352 钢球3/8 Ball 3 GB/T308-2002
12 801902684 O形圈53×5.3 O-Ring 3 GB/T3452.1-1992
13 275300210 行星轴 Pin_Planetary 3
14 805000679 螺栓M10X35-10.9-Zn.D Bolt 4
15 805300014 垫圈 10 Washer 4 GB/T93-1987
16 252101927 行星轮架 Drum Hub 1
17 275300136 太阳轮 Gear_Sun 3
18 275300137 行星轮 Gear_Planetary 3
19 275300126 隔垫 Spacer 3
20 275300127 垫圈 Washer 3
21 275300130 滚针 Bearing_Needle 180
22 275300128 垫圈 Washer 1
23 252101926 过渡盘 Drum 1
24 275300143 从动片 Disk 4
26 275301251 调整垫 Adjusting_Washer 1 t=3
26 275301252 调整垫 Adjusting_Washer 1 t=3.5
27 227100154 挡圈100 Ring_Retain 1 GB/T894.1-86
28 275300129 止动垫片 Plate_Lock 3
29 275300123 圆螺母 Nut_Adjusting 1
30 803164984 弹簧座 Cover 1
31 275300139 弹簧 Spring 1
32 805101899 导向环 Leading_Ring 1 GR6401350-T47
33 800511393 特康密封圈 Seal_Ring 1 RT0301350-T46V
34 803164458 特康密封圈 Seal_Ring 1 RT0301600-T46V
35 275300200 活塞 Piston 1
36 275301224 螺塞18×1.5 Plug 1 JB/T1001-77
37 805300044 垫圈 18 Washer 1 JB/T982-1977
38 275300140 主动片 Disk_Brake 6
39 275300132 内齿圈轮毂 Support 1
40 275301332 挡圈 Ring_Retain 1
41 275300135 内齿圈 Gear_Ring 1
42 275300131 O形圈455×3.55 O-Ring 1
43 801138392 O形圈115×5.3 Ring 1
44 801138391 O形圈132×5.3 Ring 1
45 805101898 轴承32936 Bearing 1 32936
46 230200782 轴承32934 Bearing 1 32934
47 800701161 挡圈 Ring_Retain 1
48 805002309 箱式油封 190×23 0×17 Seal_Ring 1 TC5000190-4V063
49 252101822 轮毂 Hub_Wheel 1
50 805401240 挡圈52 Ring_Retain 1 GB/T894.1-86
51 252101928 半轴 Shaft 1
1 275300108 支撑轴联结螺栓 Bolt 32
2 805300058 垫圈 22 Washer 22 32 GB/T93-1987
3 275300163 支撑轴总成 Spindle 2
4 275300205 O形密封圈 O Ring 2
5 275300162 后桥壳体 Front Housing 1
