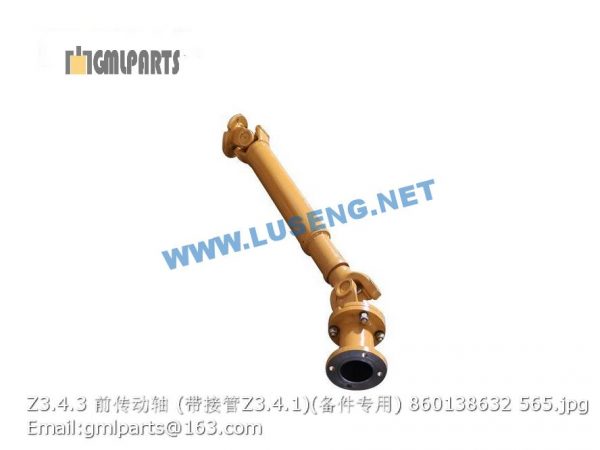

860138632 Z3.4.3 front drive shaft Z3.4.1

,860138632 Z3.4.3 front drive shaft Z3.4.1

Description

860138632 Z3.4.3 front drive shaft Z3.4.1

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 228300924 操纵箱壳体 Shell 1
2 805300109 垫圈 5 Washer 4 GB/T93-1987
3 805300119 垫圈5 Washer 4 GB/T 97.1-2002
4 805000391 螺栓M8X16 Bolt 4
5 228300923 操纵箱骨架焊接 Welding framework 1
6 228700574 盖板 Cover 1
7 805101831 螺钉M4×12 Screw 4
8 805002019 螺栓M10×28 Bolt 4 GB/T5783-2000
9 805300017 垫圈10 Washer 4 GB/T97.1-2002
10 805300014 垫圈 10 Washer 4 GB/T93-1987
11 805200116 螺母 M16 Nut 1 GB/T6172.1-2000
12 228300693 中位限位 Limit for neutral gear 1
13 228300689 连接架 Bracket 1
14 228300692 限位块 Limiting block 1
15 805101721 螺钉M4×15 Screw 2 GB/65-2000
16 805000387 螺栓 M6×12 Bolt 1 GB/T16674.1-2004
17 228300690 套 Sleeve 1
18 805002011 螺栓M4×25 Bolt 2 GB/T5783-2000
19 805201434 螺母M4 Nut 2 GB/6172.1-2000
20 228300691 轴支架焊接 Axis and bracket 1
22 805301383 垫圈 6(达克罗) Bolt 1
23 801902705 喉箍 Clamp 1
24 228300688 手柄支架 Bracket of handle 1
25 805200069 螺母 M12 Nut 2 GB/T 6172.1-2000
26 228300680 倒顺操纵手柄总成 Control handle 1
27 805000322 螺栓 M6×16 Bolt 6 GB/T5783-2000
28 805200053 螺母 M6 Nut M6 6
29 228300686 套 Sleeve 1
30 228300687 连接架 Bracket 1
31 228300694 油门安装结构 Accelerator bracket 1
32 805100344 螺钉 M6×25 Bolt 4 GB/T65-2000
33 228300735 油门操纵手柄总成 Accelerator handle 1
1 228900658 仪表箱总成 Instrument box 1
2 228900659 操纵箱总成 Control box 1
3 801902780 座椅 Chair 1
4 805000018 螺栓 M8×20) Elbow 7
5 805300010 垫圈 8 Washer 7
6 801902788 尼龙扎带ZD160×4 Nylon strip 2
7 228702257 油门支架 Bracket 1
8 805300014 垫圈 10 Washer 2 GB/T93-1987
9 228702390 油门软轴 Accelerator cable 1 LJ103-3400
10 805002055 螺栓M6×15 Bolt 2 GB/T5783-2000
11 805300029 垫圈 6 Washer 6 4 GB/T97.1-2002
12 228700571 支架板 Bracket 1 Ⅰ Ⅶ
13 805301383 垫圈 6(达克罗) Bolt 2
14 227300207 叉接头 Forked Joint 1 YZ10.5-5
15 228702258 油门拉杆 Shaft 1
16 805000727 螺栓M10X25 Bolt 2 GB/T5783-2000
17 805600366 销轴B6*22 Pin axis 1
18 800302295 操纵软轴WJ4300 Control cable 1
19 805600301 销 2X16 Pin 1 GB/T 91-2000
