Description

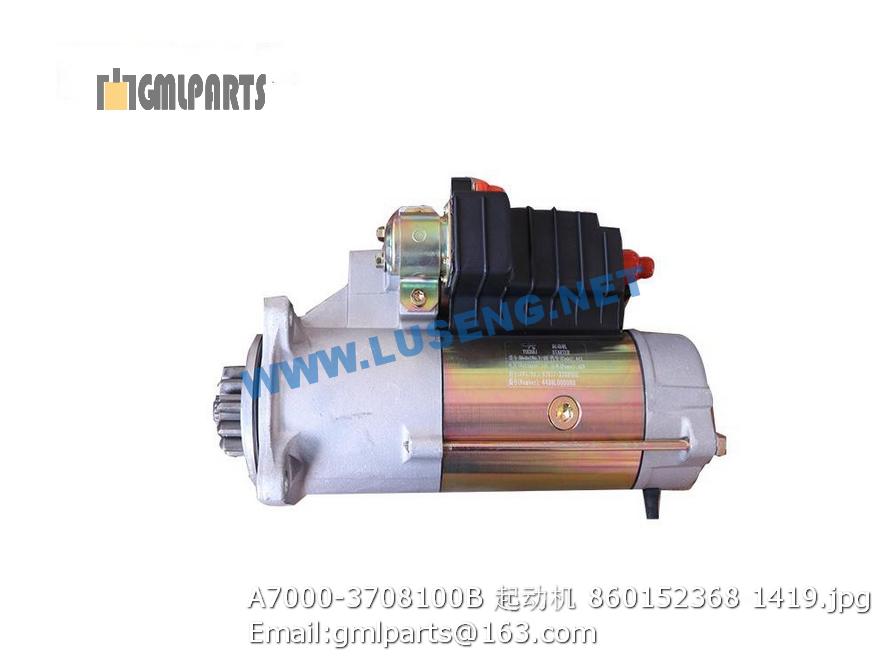

860152368 A7000-3708100B STARTER MOTOR
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805001907 螺栓 M20×140 BOLT 4
2 805201518 螺母M20 NUT 4 GB/T6182-2000
3 805300056 垫圈 20 WASHER 4 GB/T96.1-2002
4 252100222 减震器 RUBBER SHIM 8
5 252900342 隔套 SPACER 4
6 252601130 左支架 2
7 252601131 右支架 2
8 800511383 变速箱 1
9 253201448 回油法兰总成 Flange 1
10 803165048 1/2-13UNC-2A×35螺栓 24
11 803164130 O型圈54X3.55 O- Ring 3 GB/T3452.1-1992
12 805300033 垫圈 14 WASHER 24 GB/T93-1987
13 253201444 胶管 Hose 1
14 801902707 不锈钢喉箍19-29 STAINLESS STEEL HOSE CLAMP 4
15 803163986 胶管B10×1250 HOSE 1 JB/T8406-2008
16 253201452 接头 1
17 253202264 弯接头 Joint 1
18 801100136 0形圈26.5X2.65 O—Ring 1 GB/T3452.1-1992
20 800511384 变矩器 1
21 253201457 透气过渡接头 1
22 803164770 接头 4 GE35L15/8UNO
23 253201458 胶管 Hose 1
24 253201459 变速泵出油法兰总成 Flange 1
25 803164326 弯接头 JOINT 2
26 803164306 法兰组件 Flange 3
27 253201464 泵出油胶管 Hose 1
28 253201445 螺栓 4
29 253201446 滤清器安装板 Plate 1
30 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
31 805300014 垫圈 10 Washer 8 GB/T93-1987
32 253201465 滤清器出油钢管总成 Pipe 1
33 253201468 滤清器出油胶管 Hose 1
34 253201469 过渡接头 3
35 253201470 接头 1
36 803164258 分离式法兰 Split Flange 1
37 253201473 泵吸油法兰总成 Flange 1
38 801902715 喉箍 B52-76 Hose Clamp 2 QC/T619-1999
39 252601129 吸油胶管 Hose 1
40 253201477 箱出油法兰总成 Flange 1
41 253202216 接头 1
42 253201484 油管总成 1
43 805000008 螺栓 M6×12 Bolt 2 GB/T5783-2000
44 805300030 垫圈 6 Washer 6 2 GB/T93-1987
45 252000114 加油盖 CAP 1
46 227301490 螺栓M27X2X100 8 GB5785-86
47 805203136 螺母M27X2-10 Nut 8 GB/T6171-2000
48 805300082 垫圈27 Washer 8 GB/T93-1987
49 805300088 垫圈27 8 GB/T97.1-2002
51 801902712 喉箍 B33-57 Hose 8
52 253202294 双变胶管 Hose 1
53 253201509 胶管 Hose 1
54 252101539 1/4球阀 Ball Valve 2
55 803193199 胶管B32X1030 Hose 1 JB/T8406-2008
56 253202050 变速操纵系统 1
57 805200156 螺母M27X2 Nut 8 GB/T6173-2000
58 803607830 控制器 1 APC120
59 250400122 直角接头 JOINT 2
60 253202295 胶管 Pipe 1
1 805000137 螺栓M8X40 Bolt 4 GB/T5783-2000
2 805000017 螺栓 M8×25 bolt 4 GB/T5783-2000
3 805302767 垫圈 8 Washer 8 GB/T93-198
4 805300069 垫圈 8 Washer 8 8
5 253202051 变速操纵阀支板 Support 1
6 803166753 接头 JOIN 10 GE10L1/8NPT
7 253201926 胶管总成 Hose Assembles 1
8 253201927 胶管总成 Hose Assembles 1
9 253201928 胶管总成 Hose Assembles 1
10 803164730 接头 Joint 1
11 253201929 胶管总成 Hose Assembles 1
12 253201930 胶管总成 Hose Assembles 1
13 803164297 直通接头 Joint 1
14 253201916 胶管总成 Hose Assembles 1
15 253201924 胶管总成 Hose Assembles 1
16 803164248 接头 803164248 1 GE12LM18×1.5EDOMD
17 803193659 接头 Joint 1
18 805002279 接头 Joint 1
19 253202275 胶管总成 Hose Assembles 1
