Description

251805339 500F(TS)L.1.3 Air Pipe

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805048812 螺栓 M20×1.5×55(达克罗) BOLT 4 GB/T5786-2000
2 803163995 胶管 B16×1400 HOSE 1
3 805048035 螺栓 M16×50 10.9(达克罗) Bolt 4 GB/T16674.1-2004
4 252905670 燃油箱总成 FUEL TANK ASSEMBLY 1 500KD.1A.1
5 252908652 液压油散管路 Hydraulic Radiator Pipe 1
6 252900318 接头 JOINT 1
7 226800180 胶管 B10×950 Hose 1 JB/T8406-2008
8 800354551 散热器总成 Radiator Assembly 1 XGSX01-75AN
9 805004699 螺栓M12×30 Bolt 2 GB/T16674.1-2004
10 805201501 螺母 M20 NUT 2 GB/T889.1-2000
11 805046676 螺栓 M20×140(达克罗) BOLT 2 GB/T5782-2000
12 805338819 垫圈20 Washer 2 GB/T96.1-2002
13 805048072 螺栓 M20×1.5×65 10.9(达克罗) BOLT 2
14 800152540 发动机 Engine 1 SC11CB220G2B1(CB0265)
15 252108687 发动机-双变连接 Engine-Gearbox Connection 1
16 252100842 油门操纵 ACCELERATOR PEDAL 1
17 801968904 喉箍 B14-27 CLAMP 2 QC/T619-1999
18 252114009 双变油散管路 T/C Radiator Pipe 1

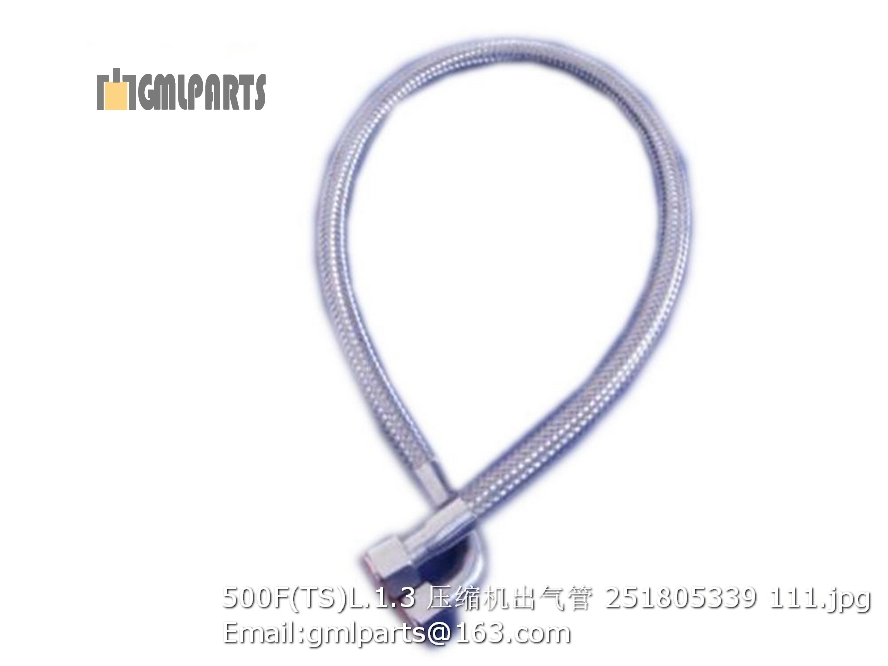

19 252908676 压缩机出气管 Air Pipe 1
20 252906006 垫圈 Washer 2 GB/T9163-2001
21 805048005 螺栓 M10×16(达克罗) BOLT 2 GB/T16674.1-2004
22 805004770 螺栓M10×20 Bolt 2 GB/T16674.1-2004
23 252101604 接头 JOINT 1
24 803166675 胶管 B16×750 Hose 1 JB/T 8406-2008
25 252107984 接头 JOINT 1 W5G.1.6
26 801902705 喉箍 Clamp 2
27 800788034 R1/4 球阀 Valve 1
28 803300795 卡套 Φ45 Pipe Clamp 2
29 803300794 卡套 φ35 Cutting Ferrule 3 TJBC
30 805047997 螺栓M8×12 Bolt 6 GB/T16674.1-2004
31 803199326 卡套 φ18 Cutting Ferrule 4
32 805300023 垫圈 20 Washer 20 6 GB/T93-1987
33 805004764 螺栓 M12×25 10.9(达克罗) BOLT 2 GB/T16674.1-2004
