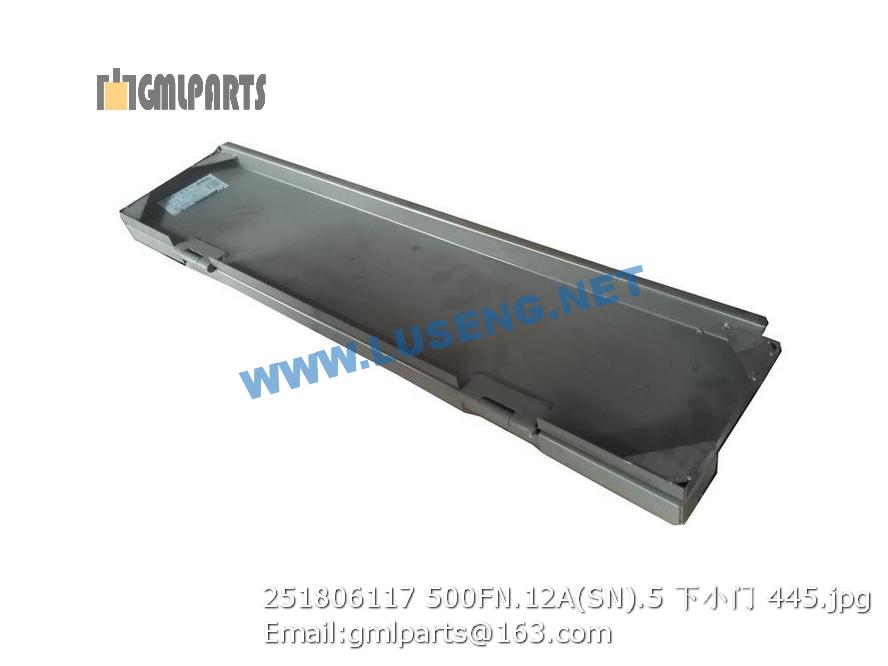

251806117 500FN.12A(SN).5 Door

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 800302218 轮胎23.5-25 TYRE 4
2 275101787 前桥总成 FRONT AXLE 1 DA1170B(IV)
3 805047041 螺栓 M30×2×270 10.9级 BOLT 8
4 805201526 螺母M30X2 Nut 16 GB/T889.2-2000
5 805300118 垫圈30 Washer 16 GB/T 97.1-2002
6 252900349 桥挡块 BLOCK 4
7 800302356 轮辋 RIM ASSEMBLY 4 ZL50E.5.1
8 805002117 螺栓M14X1.5X45 Bolt 16 GB5785-2000
9 805201527 螺母M14X1.5 Nut 16 GB/T889.2-2000
10 252900463 前传动轴总成 Transmission Shaft 1
11 805000411 螺栓 M16×80 Bolt 4 GB/T5782-2000
12 805200200 螺母 M16 Nut 4 GB/T889.1-2000
13 805300013 垫圈16 Washer 4 GB/T 97.1-2002
14 805000028 螺栓M16X50 BOLT 4
15 252109428 垫圈45 Washer 4
16 252900343 传动轴支座 Shaft Bracket 1
17 252900464 中间传动轴总成 Transmission Shaft 1
18 252900465 后传动轴总成 Rear Transmission Shaft 0
19 805002100 螺栓 M12×1.25×55 Bolt 4 GB/T5785-2000
20 805300018 垫圈12 washer 12 4 GB/T93-1987
21 275101788 后桥总成 REAR AXLE 1 DA2170B(IV)
22 803164132 O型密封圈 6×1.8 O-RING 26 GB3452.1-1992
23 252900348 接头 JOINT 8
24 805301410 垫圈14 Washer 8 Q/SC1294-2000
25 252907054 制动钳油管I Brake Oil Tube 4 分体钳
26 251800279 接头体 JOINT BLOCK 4
27 252907056 制动钳油管II Brake Oil Tube 4 分体钳
28 252900346 桥油管 AXLE OIL TUBE 2
29 252900347 三通接头 JOINT BLOCK 2
30 805000033 螺栓M8×16 Bolt 6 GB/T5783-2000
31 805300010 垫圈 8 Washer 6
32 252900771 护板 BACKPLATE 1
33 252900772 护板 BACKPLATE 1
34 252905028 后桥制动油管 AXLE OIL TUBE 2
35 805002116 螺栓M30×2×270 Bolt 8 GB/T5785-2000
1 275101951 轮边减速器总成 Planetary Reductor Assembly 2
2 275101705 盘式制动器总成 Brake Assembly 4
3 275101789 制动盘 Brake Plate 2
4 805300039 垫圈 18 WASHER 32
5 275100194 螺栓 M18×2×50 Bolt 32
6 805300023 垫圈 20 Washer 20 24 GB/T93-1987
7 805000145 螺栓 M20×60 Bolt 24 GB/T5783-2000
8 805300107 组合垫圈24 Combination washer 2
9 275101665 螺塞 M24×1.5 Drain Plug 2
10 805000139 螺栓 M16×1.5×45 Bolt 2
10 805002155 螺栓 M16×1.5×40 Bolt M16×1.5×40 10 GB/T5786-2000
10 805046213 螺栓 M16×1.5×60 Bolt 2
11 805300011 垫圈 16 Washer 14 GB/T 93-1987
12 275101678 主减速器总成 Main Reductor Assy(Front Axle) 1
13 275101790 前桥标牌 Scuctheon 1
14 805500033 铆钉 3×8 4
15 805000714 螺栓 M10×20 Blot 8 GB/T5783-2000
16 805300014 垫圈 10 Washer 8 GB/T93-1987
17 805300017 垫圈10 Washer 8 GB/T97.1-2002
18 250301768 通气管组件 Breather Tube Assy 1
19 275101792 前桥桥壳总成 Front Axle Housing Assy 1
20 805601564 销D10×30 Pin 2 GB119-86
21 275101791 防尘罩 Top cover of brake 2
1 275100121 螺塞 M12×1.25×9.5 Bolt 2
2 805300025 垫圈 12 Washer 2
3 275100137 端盖 bracket 2
4 275100123 限位块 Limiting Block 2
5 805000062 螺栓 M10×35 Bolt 6 GB/T 5783-2000
6 250300296 轮辋螺母 Nut 20
7 275101677 轮辋螺栓 Bolt 20
8 275100138 太阳轮 Sun Gear 2
9 275100113 隔套 Sleeve 2
10 820301556 镀锌钢丝10-24 2
11 275100264 螺栓 Bolt 4
12 275100262 螺母 Nut 2
13 275101952 内齿圈总成 Inner Gear Assy 2
14 275100141 挡板 Washer 16
15 275100142 行星轮 Planet Gear 8
16 275100139 滚针 Roller 432
17 269900210 隔套 Snap Ring 8
18 275100122 行星轮轴 Gear Shaft 8
19 275101676 行星轮架 Planetary Pinion Carrier 2
20 805300107 组合垫圈24 Combination washer 2
21 275101665 螺塞 M24×1.5 Drain Plug 2
22 805300014 垫圈 10 Washer 8 GB/T93-1987
22 805300018 垫圈12 washer 12 14 GB/T93-1987
23 805002138 螺栓 M10×1.25×25 Bolt 2 GB/T5786-2000
23 805002139 螺栓 M12×1.25×25 Bolt 14 GB/T5786-2000
24 805400027 弹性挡圈 50 805400027 2 GB/T894.1-2000
25 275100125 调整支柱 Adjust Pole 2 t=23
25 275100126 调整支柱 Adjust Pole 2 t=24
25 275100196 调整支柱 Adjust Pole 2 t=25
26 275100111 半轴 Axle Shaft 2
27 275100116 密封圈 Ring 2
28 226800185 轴承32028 Bearing 2 GB/T297-94
29 275101954 轮毂 Wheel Hob 2
30 800511281 轴承32024 Bearing 2 GB/T297-94
31 275100265 隔套 Sleeve 2
32 250301676 挡油板 Plate 2
33 803164086 密封圈 CR HMSA10 FB150×180×15 Oil Seal 2 现用
34 803164085 密封圈 CR HMS5 B150×180×15 Oil Seal 2 现用
