Description

251807623 500FN.7A.2.2 TUBE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252100847 密封垫 Seal packing 1
2 805002233 螺柱M12X35 Bolt 4 Q/SC1294-2000
3 805300018 垫圈12 washer 12 4 GB/T93-1987
4 805300020 垫圈12 Washer 4 GB/T97.1-2002
5 805200049 螺母 M12 Nut 4 GB/T6170-2000
1 805004763 螺栓 M10×25(达克罗) Bolt 4 GB/T16674.1-2004
2 253000349 护罩 Guard 1 600K.7.2.12
3 803004341 翻斗油缸 Cylinder 1 3030 101210 101512
4 252900768 软管总成 Hose 1
5 252909532 翻斗缸钢管 Tube 1
6 805048023 螺栓 M12×70 10.9（达克罗） Bolt 4 GB/T 16674.1-2004
7 803401133 O形圈47.22×3.53 “O” Ring 1
8 803164234 法兰组件 FLANGE 12 M1M1HK-16
9 803401127 O形圈32.92×3.53 O-RING 14 219N552-90
10 252909530 翻斗钢管固定组件 Fastening Components 2
11 252900292 软管总成 Hose 2
12 252908151 软管总成 Hose 2
13 252909531 动臂钢管固定组件 Fastening Components 4
14 803078310 右动臂油缸 Right Lift Cylinder 1
15 252113928 左动臂联大腔钢管 Tube 1
16 252113927 左动臂联小腔钢管 Tube 1
17 252900769 软管总成 Hose 1
18 252909611 管夹 Plank 1
19 805004755 螺栓 M8×16 Bolt 2 GB/T16674.1-2004
20 803166449 堵头 Plug 1
21 805048007 螺栓 M10×35 Bolt 24 GB/T16674.1-2004
22 803401130 O形圈 37.69×3.53 “O” Ring 4
23 803078309 左动臂油缸 Left Lift Cylinder 1
24 252113926 翻斗联大腔钢管 Tube 1
25 252113925 翻斗联小腔钢管 Tube 1

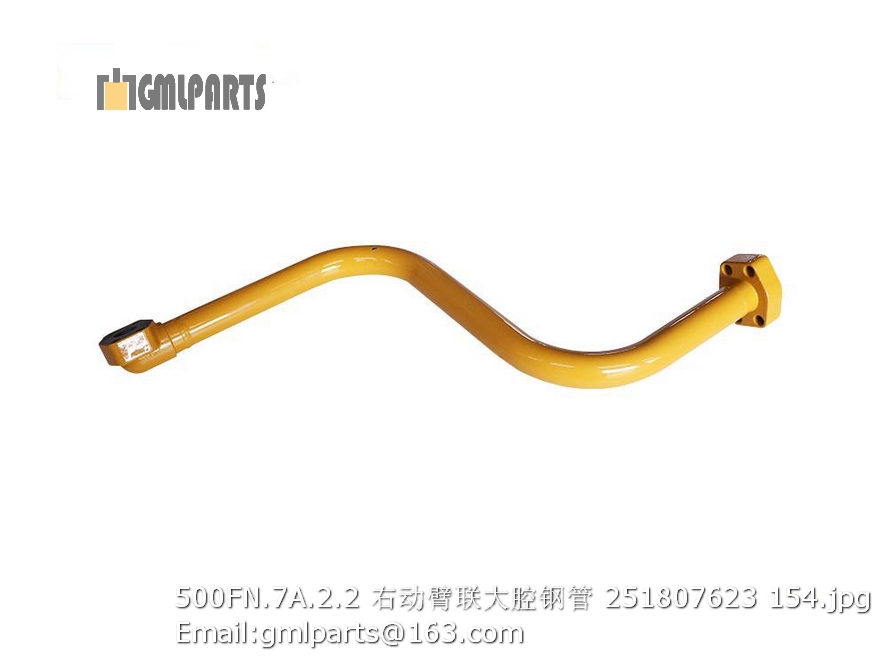

26 252113930 右动臂联大腔钢管 Tube 1
27 252113929 右动臂联小腔钢管 Tube 1
