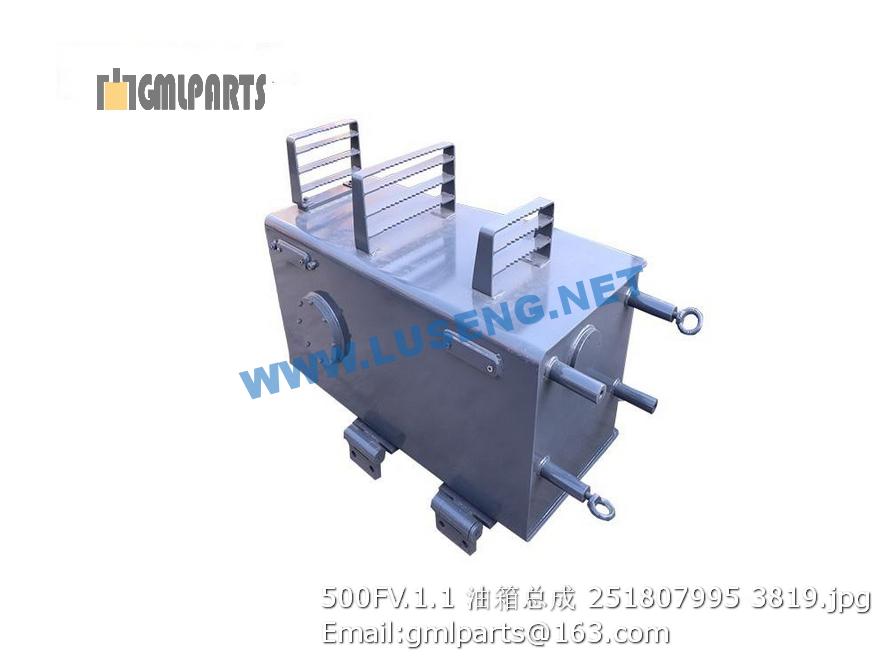

251807995 500FV.1.1 FUEL TANK

,251807995 500FV.1.1 FUEL TANK

Description

251807995 500FV.1.1 FUEL TANK

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803268448 防尘圈 dust-proof ring 1 XGYG0-FC-d45
2 803195209 O形圈 95×3.1 o-ring 1 GB/T1235-1976
3 801100234 O型密封圈 O-ring 1 GB/T3452.1-1992
4 803268450 杆密封 rod seal 1 XGYG01-YF-D45
5 803268452 挡圈 backup ring 1 D90X81X2
6 803197171 O形圈 90×5.7 o-ring 1 GB/T1235-1976
7 803268486 斯特封 step seal 1 XGYG01-SF-D90
8 803268470 活塞用支撑环 support 2 XGYG01-ZH-D90
9 803196592 O形圈 50×3.1 o-ring 1 GB/T1235-1976
10 803268460 格莱圈 glyd ring 1 XGYG01-GL-D90
1 803044616 杆头 Rod 1
2 803044613 导向套 Guide sleeve 1
3 803044617 缸筒 Cylinder barrel 1
4 803044614 活塞杆 Piston rod 1
5 803044678 盖板 Cover 2
6 803044615 活塞 Piston 1
7 803044618 油管组件1 Tube 1 XGYG01-169.3
8 803044684 支板盖 Cover 1
9 803044619 油管组件2 Tube 1 XGYG01-169.4
10 805104565 螺钉 M10×25(33H) Bolt 1 GB/T80-2007
11 800513939 钢球 Sφ8(GCr15) ball 1 GB/T308-2002
12 803044698 防尘圈 wiper 1 属于密封包
13 805100451 螺钉 M16×60 Bolt M16×60 12 GB/T70.1-2008
14 805300011 垫圈 16 Washer 12 GB/T 93-1987
15 803195764 杆密封 Rod seal 1 属于密封包
16 803195354 O型圈 160X3.1 O–ring 1 GB 1235-76
17 803176194 O形圈 160X5.7 O-ring 1 GB 1235-76
18 803044709 挡圈 Backup ring 1
19 803044710 RB封 RB-Ring 1
20 803044711 支撑环 Support Ring 2
21 803044712 防护塞 Protective Plug 2
22 805104269 螺钉 M10×16 Bolt 8 GB/T70.1-2008
23 803044713 纳污环 Ring 1
24 803164050 O型圈 85X3.1 O-ring 1 GB 1235-76属于密封包
25 803044714 支承环 Supporting Ring 2 属于密封包
26 803044717 格莱圈 Gltd Ring 1 属于密封包
27 805135710 螺钉 M12X45 Bolt 2 GB/T 78-2007
28 805105181 内六角螺钉M8X16 Bolt 4 GB/T70.1-2008
29 805302894 垫圈 8 Washer 4 GB/T93-1987
30 805100147 螺钉 M10×40 Bolt 8 GB/T70.1-2002
31 805302888 垫圈 10 Washer 8 GB/T93-1987
32 803044704 O形圈35X3.1 O-Ring 2 GB1235-76
860120304 50G/500K/500F转斗缸及800K动臂缸密封件(统型)(备件) Boom Cylinder Seal 1
1 803044616 杆头 Rod 1
2 803044613 导向套 Guide sleeve 1
3 803044723 缸筒 Cylinder 1
4 803044614 活塞杆 Piston rod 1
5 803044678 盖板 Cover 2
6 803044615 活塞 Piston 1
7 803044722 油管组件1 Tube 1
8 803044684 支板盖 Cover 1
9 803044721 油管组件2 Tube 1
10 805104565 螺钉 M10×25(33H) Bolt 1 GB/T80-2007
11 800513939 钢球 Sφ8(GCr15) ball 1 GB/T308-2002
12 803044698 防尘圈 wiper 1 属于密封包
13 805100451 螺钉 M16×60 Bolt M16×60 12 GB/T70.1-2008
14 805300011 垫圈 16 Washer 12 GB/T 93-1987
15 803195764 杆密封 Rod seal 1 属于密封包
16 803195354 O型圈 160X3.1 O–ring 1 GB 1235-76
17 803176194 O形圈 160X5.7 O-ring 1 GB 1235-76
18 803044709 挡圈 Backup ring 1
19 803044710 RB封 RB-Ring 1
20 803044711 支撑环 Support Ring 2
21 803044712 防护塞 Protective Plug 2
22 805104269 螺钉 M10×16 Bolt 8 GB/T70.1-2008
23 803044713 纳污环 Ring 1
24 803164050 O型圈 85X3.1 O-ring 1 GB 1235-76属于密封包
25 803044714 支承环 Supporting Ring 2 属于密封包
26 803044717 格莱圈 Gltd Ring 1 属于密封包
27 805135710 螺钉 M12X45 Bolt 2 GB/T 78-2007
28 805105181 内六角螺钉M8X16 Bolt 4 GB/T70.1-2008
29 805302894 垫圈 8 Washer 4 GB/T93-1987
30 805100147 螺钉 M10×40 Bolt 8 GB/T70.1-2002
31 805302888 垫圈 10 Washer 8 GB/T93-1987
32 803044704 O形圈35X3.1 O-Ring 2 GB1235-76
860120304 50G/500K/500F转斗缸及800K动臂缸密封件(统型)(备件) Boom Cylinder Seal 1
