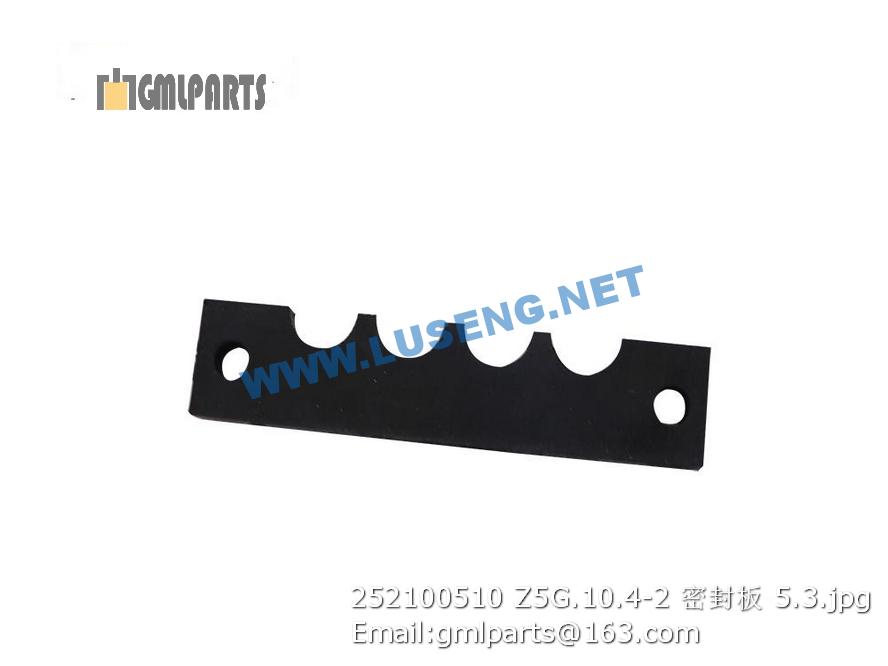

252100510 Z5G.10.4-2 seal plate

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252101055 左钢管 Tube 1
2 252100663 固定板 Plank 6
3 250200250 U形螺栓 U-Bolt 8
4 805200045 螺母 8 Nut 16 GB/T 6170-2000
5 805300069 垫圈 8 Washer 8 16
6 805300010 垫圈 8 Washer 16
7 252101051 胶管总成 Hose 2
8 252901340 左钢管 Tube 1
9 252901342 右钢管 Tube 1
10 252904608 钢管 Tube 1
11 803164272 分离式法兰 Split Flange 2
12 803004059 多路阀 Main Valve 1
13 252101049 右钢管 Tube 1
14 250400425 堵头 Plug 4
15 805301417 垫圈30 Washer 4 Q/SC1294-2000
16 803601021 接头 Connector 4
17 253000267 软管总成 Hose 1
18 253000266 软管总成 Hose 1
19 252900555 左支板 Plank 1
20 252900280 压板 Plank 8 500K.7.1.12-2
21 252900282 橡胶垫 Rubber Blanket 4 500K.7.1.12-4
22 252900281 橡胶垫 Rubber Blanket 4 500K.7.1.12-3
23 805000047 螺栓 M10×50 Bolt 4 GB/T 5783-2000
24 805300014 垫圈 10 Washer 4 GB/T93-1987
25 252900298 支柱 support 4 500K.7.2.11-2
26 803004060 先导阀 Pilot Valve 1
27 251500136 翻斗先导阀手柄 Handle for tilting pilot valve 1
28 805200049 螺母 M12 Nut 3 GB/T6170-2000
29 251500135 动臂先导阀手柄 Polit Propulsions Rod 2
30 805201456 螺母 M12×1.25 Nut 3 GB/T6176-2000
31 252100503 手柄球 3
32 252901348 支板 Plank 1
33 803164975 管夹 Plate 1
34 252900554 右支板 Plank 1
1 252102157 铲斗销轴 Pin 3
2 801100336 黄油嘴M10X1 Grease Nipple 8 JB/T7940.1-1995
3 805300013 垫圈16 Washer 8 GB/T 97.1-2002
4 805300011 垫圈 16 Washer 8 GB/T 93-1987
5 805000022 螺栓M16X25 Bolt 8 GB/T5783-2000
6 252100394 O形圈 O-Ring 8
7 252101316 调整垫片 Adjusting Shim 4
8 803164070 唇形密封圈 B80×100×10 Lip Type Seal 1 GB/T9877-2008
9 252100395 轴套 Shaft Sleeve 4
10.1 252110655 拉杆 Rod 1
10.2 252904676 拉杆 Rod 1 型号500KD(II)L
11 269900195 调整垫片 Adjusting Shim 4
12 252100391 轴套 Bushing 1
13.1 252101766 摇臂 Rocker 1 型号500KDL、500KSL、500KD(IV)L
13.2 252904675 摇臂 Rocker 1 型号500KD(II)L
14 269900193 调整垫片 ADJUSTING CUSHION 15 GB/T16674.1-2004
15 252102156 摇臂油缸销 Pin 2
16 252102155 摇臂梁销 Pin 2
17 252100392 轴套 Bushing 2
18.1 252108822 动臂 Boom 1 型号500KDL、500KSL、500KD(IV)L
18.2 252904674 动臂 Boom 1 型号500KD(II)L
19 252100390 轴套 Bushing 2
20 252102158 动臂油缸销 Pin 2
