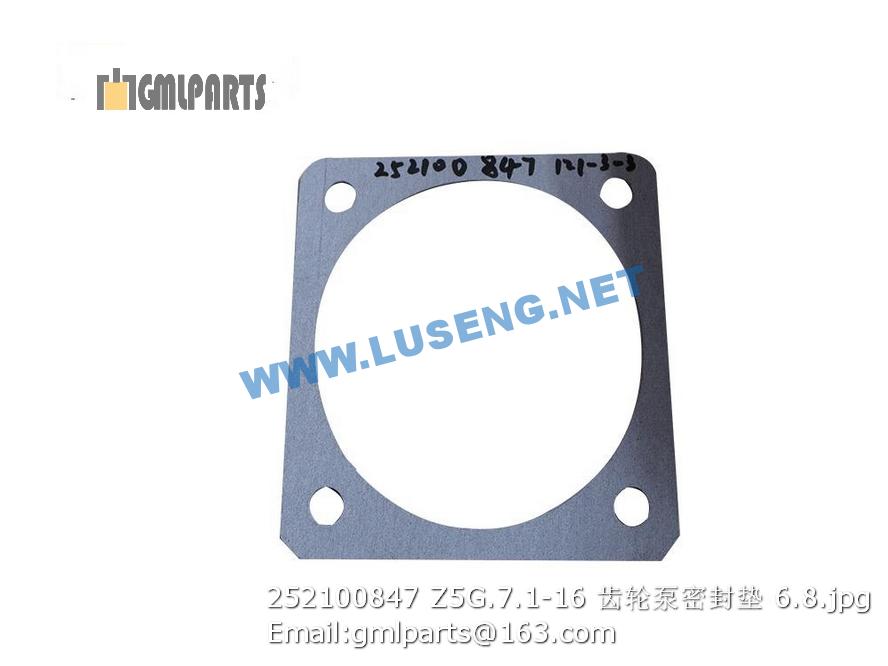

252100847 Z5G.7.1-16 Seal packing

,252100847 Z5G.7.1-16 Seal packing

Description

252100847 Z5G.7.1-16 Seal packing

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252900348 接头 JOINT 8
2 805301410 垫圈14 Washer 8 Q/SC1294-2000
3 803164132 O型密封圈 6×1.8 O-RING 26 GB3452.1-1992
4 252900506 制动钳油管I BRAKE OIL TUBE 4 整机钳
5 251800279 接头体 JOINT BLOCK 4
6 252900507 制动钳油管II BRAKE OIL TUBE 4 整体钳
7.1 252900346 桥油管 AXLE OIL TUBE 2 前桥用
7.2 252905028 后桥制动油管 AXLE OIL TUBE 2 后桥用
8 252900347 三通接头 JOINT BLOCK 2
9 805000033 螺栓M8×16 Bolt 6 GB/T5783-2000
10 805300010 垫圈 8 Washer 6
11 252900771 护板 BACKPLATE 1
12 252900772 护板 BACKPLATE 1
1 252900675 前围板 Front Cover 1
2 805000033 螺栓M8×16 Bolt 6 GB/T5783-2000
3 805300117 垫圈8 Washer 6 GB/T96.1-2002
4 805300010 垫圈 8 Washer 6
5 805000048 螺栓M12X35 Bolt 12 GB/T5783-2000
6 805300018 垫圈12 washer 12 12 GB/T93-1987
7 805300020 垫圈12 Washer 12 GB/T97.1-2002
8 252904034 仪表箱 Instrument 1
8.1 252905785 仪表箱 Instrument panel 1 高寒型用
9 252900306 减震器组件 Absorber 4
10 252900305 隔板 Plate 8
11 252904026 两联操纵杆系 Joy stick 1
12 805000727 螺栓M10X25 Bolt 9 GB/T5783-2000
13 805300014 垫圈 10 Washer 9 GB/T93-1987
14 805300017 垫圈10 Washer 9 GB/T97.1-2002
15 252101204 保险丝盒安装板 Plate 1 配先导机型
16 805000322 螺栓 M6×16 Bolt 4 GB/T5783-2000
17 805300029 垫圈 6 Washer 6 4 GB/T97.1-2002
18 805300030 垫圈 6 Washer 6 4 GB/T93-1987
19 805002145 螺栓 M30×2×160 Bolt 4 GB/T5786-2000
20 805301290 垫圈30 Washer 4 GB/T93-1987
21 805300118 垫圈30 Washer 4 GB/T 97.1-2002
22 805200242 螺母M30×2 Nut 4 GB/T6171-2000
23.1 801902762 座椅 Seat 1 XGZY01-III配暖风 配暖风
23.2 801902733 座椅(XGZY03) Seat 1 配空调
24.1 252905033 驾驶室 Cab 1 500KD(II)L
24.2 252904035 驾驶室 Cab 1 500KDL、500KD(IV)L暖风
24.3 252900592 驾驶室 Cab 1 500KDL、500KD(IV)L空调
24.4 252904650 驾驶室 Cab 1 500KS暖风
24.5 252900695 驾驶室 Cab 1 500KS空调
24.6 252905781 驾驶室 Cab 1 GH(暖风)
24.7 252905832 驾驶室 Cab 1 GH(暖风+燃油暖风)
24.8 252905835 驾驶室 Cab 1 GH(空调)
24.9 252905837 驾驶室 Cab 1 GH(空调+燃油暖风)
25 252904031 三联操纵杆系 Joy stick 1 500KDL、500KD(II)L、500KD(IV)L
26 252900304 孔盖 Plate 4
27.1 252101999 橡胶地板 Rubber Cushion 1 500KD(II)L
27.2 252900713 地板橡胶 Rubber Cushion 1 500KDL、500KD(IV)L空调
27.3 252900714 地板橡胶 Rubber Cushion 1 500KDL、500KD(IV)L暖风
27.4 252904646 地板橡胶 Rubber Cushion 1 500KS暖风
27.5 252900719 地板橡胶 Rubber Cushion 1 500KS空调
28.1 252905037 操纵箱 Control Box 1 500KD(II)L
28.2 252600187 操纵箱 Control Box 1 500KDL、500KD(IV)L
28.3 252101611 操纵箱 Control Box 1 500KSL
28.4 252905786 操纵箱 Control Box 1 GH用
28.5 252905840 操纵箱 Control Box 1 GH(加热器)用
29 252903824 变速操纵系 Shift Control System 1
