Description

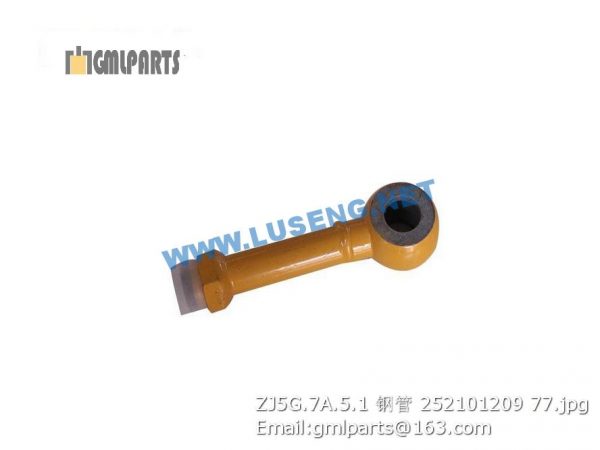

252101209 ZJ5G.7A.5.1 XCMG TUBE
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 230100405 洒水管塞 Water sprinkling pipe plug 2
2 800752560 喷头 Nozzle 14
3 230503087 洒水管 Pipe 2
5 805300030 垫圈 6 Washer 6 22 GB/T93-1987 GB/T93-1987
6 230100407 压板 Pressing plate 4
7 230500916 管夹 Clamp 4
8 801902705 喉箍 Clamp 24 GB/T8870-1999
9 230502174 洒水管进水接头 Tie-in 2
10 805000713 螺栓 M10×45 Bolt 4 GB/T5783-2000 GB/T5783-2000
11 805300014 垫圈 10 Washer 8 GB/T93-1987 GB/T93-1987
12 805200048 螺母 M10 Nut 4 GB/T6170-2000 GB/T6170-2000
13 230500893 水箱压板 Board 2
14 230500903 橡胶垫1 Rubber mat 2
15 234502635 压板 Plate 4
16 805200051 螺母 M16 Nut 4 GB/T6170-2000 GB/T6170-2000
17 805002038 螺栓 M16×65 Bolt 2 GB/T5783-2000 GB/T5783-2000
18 230502947 出水接头 Joint 2
19 230503091 水管φ13X300 hose 1
20 800702570 水管Φ12×5500 Front hose 1
21 800702569 水管Φ12×3030 Front hose 1
22 230503083 水阀出水接头 Joint 2
23 230500912 水阀支架 Bracket 2
24 805000018 螺栓 M8×20) Elbow 6 GB/T5783-2000
25 805300010 垫圈 8 Washer 6 GB/T93-1987
26 805300037 垫圈10 Washer 2 JB/T982-1977 GB/T982-1977
27 800752572 电磁阀（24V) Electromagnetic valve 2
28 230503085 水管φ13X550 Hose 1
29 230503086 水管Φ13X1000 Hose 1
30 230502176 支板4 Board 1
31 230500906 支板3 Board 1
32 230502724 接头 Tie-in 1 GB/T5782-2000
33 230503090 洒水管φ13X250 Hose 1
34 805000432 螺栓 M6×45 Bolt 2
35 805200053 螺母 M6 Nut M6 2 GB/T6170-2000
36 230503092 直角接头 Joint 2
37 230503089 水管φ13X300 Hose 2
38 225701606 水泵 water punp 2
39 805002055 螺栓M6×15 Bolt 14 GB/T5783-2000 GB/T5783-2000
40 805300029 垫圈 6 Washer 6 14 GB/T97.1-2002 GB/T97.1-20020
41 230502931 支板1 bracket 1
42 800702249 水管φ12×530 Hose 1
43 230501127 下盖 Below lid 1
44 227302627 水滤器 Water filter 1
45 230503084 接头 joint 1
46 800702582 黄铜球阀1/2 Vale 2
47 230200729 直角接头 joint 1
48 230502660 水滤器支板 Board 1
49 805300069 垫圈 8 Washer 8 6 GB/T97.1-20020
50 230501123 上盖 Lid 1
51 800702224 水滤出水接头 jiont 1
52 230501124 密封圈 Seal ring 1
53 230501125 密封圈 seal ring 1
54 230501126 滤网 Sieve 1
55 800702248 水管φ12×180 Hose 1
56 230502712 水箱 water tank 1
57 230502641 橡胶垫300X200X5 Rubber block 2
58 801902579 护套φ18（800mm） bolt 3
59 230500919 橡胶垫3 Rubber block 1
60 805002068 螺栓 M10×22 Bolt 4 GB/T5783-2000 GB/T5780-2000
61 805000637 螺栓M16X85 Bolt 2 GB/T5782-2000 GB/T5782-2000
62 230502637 固定板 Fixup board 2
63 230502640 橡胶垫 Rubber mat 2
64 230502723 上管夹 Clamp 4
65 230500915 三通接头 Tie-in 1
66 230502713 液位计 Level gauge 1
