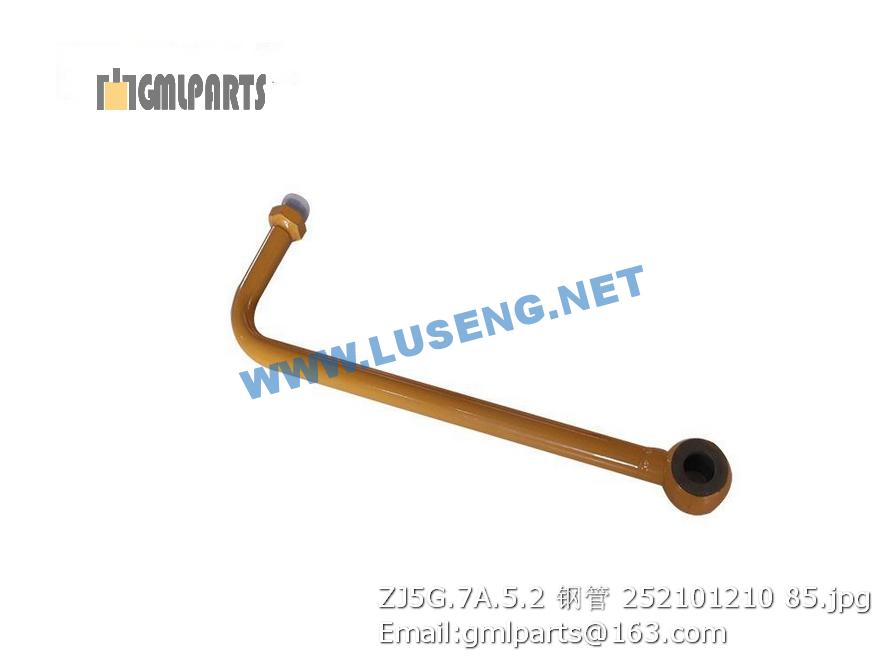

252101210 ZJ5G.7A.5.2 XCMG TUBE

,252101210 ZJ5G.7A.5.2 XCMG TUBE

Description

252101210 ZJ5G.7A.5.2 XCMG TUBE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 230500729 上支板焊接 Support plate 2
2 805000503 螺栓 M16×70 Bolt 8
3 805200116 螺母 M16 Nut 32 GB/T6172.1-2000 GB/T6172-2000
4 230500732 压板焊接 Plate 2
5 230500737 刮板 Scraper 4
6 230500740 左支板焊接 Support plate 2
7 230500743 弹簧挂板 Spring harness 8
8 230500744 弹簧 Spring 16
9 805000727 螺栓M10X25 Bolt 32 GB/T5783-2000 GB/T5783-2000
10 805301373 垫圈10(达克罗) Washer 32 DIN6796
11 230500745 右支板焊接 Support plate 2
12 805000024 螺栓M12×50 Bolt 36 GB/T5782-2000 GB/T5782-2000
13 805200098 螺母 M12 Nut 36 GB/T889.1-2000 GB/T889.1-2000
14 805301374 垫圈 12(达克罗) Bolt 36 DIN6796
15 230502852 旋转轴 Dowel pin 8
16 805200200 螺母 M16 Nut 8 GB/T889.1-2000 GB/T889.1-2000
17 230500747 尼龙套 Nylon sheath 8
18 230500748 左支板焊接 Support plate 2
19 230500749 压板焊接 plate 2
20 230500750 下支板焊接 Support plate 2
21 230500753 右支板焊接 Support plate 2
22 805300013 垫圈16 Washer 8 GB/T 97.1-2002 GB/T97.1-2002
