Description

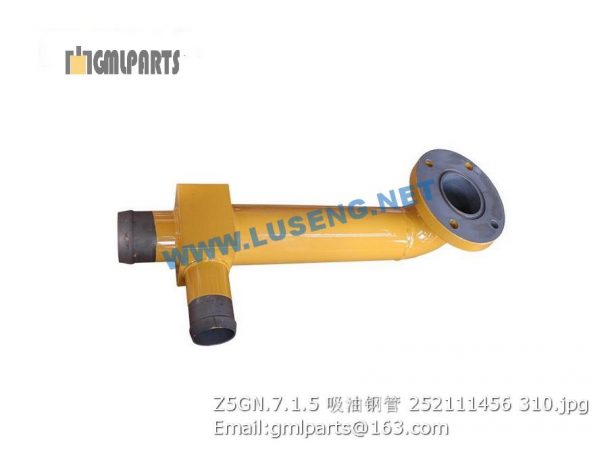

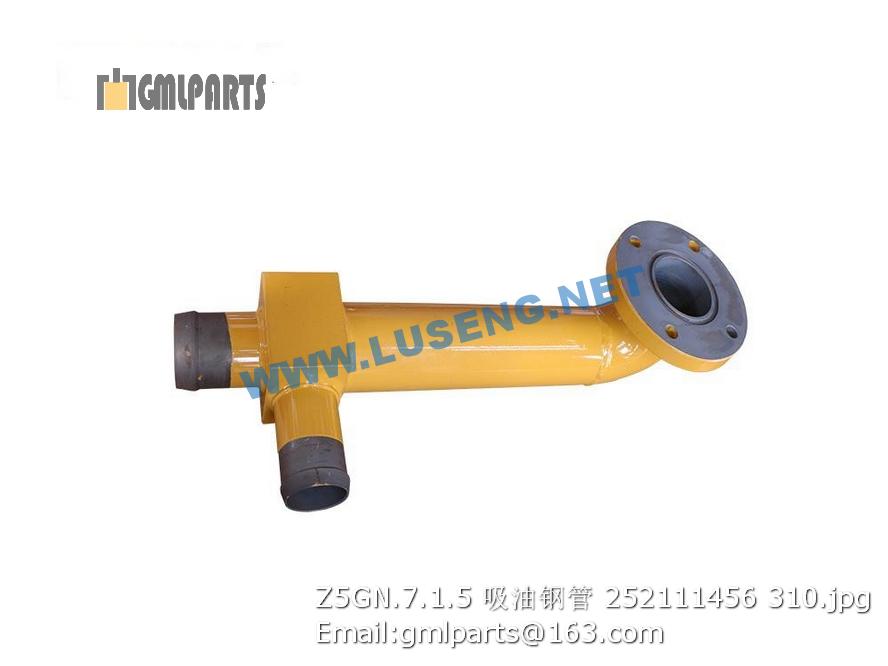

252111456 Z5GN.7.1.5 TUBE XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 230101716 C梁 C beam 2
2 805301374 垫圈 12(达克罗) Bolt 6
3 805046547 螺栓 M12×35(达克罗) Bolt 6 GB/T5783-2000
1 230100979 左支撑板焊接 left supporting board 1
2 230101522 过渡圈 Connecting ring 1
3 230101523 驱动板 Drive board 1
4 801902797 减振块 shock absorber 10
5 230101581 轮子焊接 Drum 1
6 230503936 轴承座 Bearing bracket 1
7 230504242 轴承盖 Bearing cover 1
8 800514822 调心滚子轴承 Double-row bearing 2 22312-E1-T41A
9 230101582 偏心轴焊接 eccentric shaft welding 1
10 230503934 轴承座 Bearing bracket 1
11 230500847 框架轴承座 frame bearing-housing 1
12 230100984 振动侧连接板 Connecting plate 1
13 230101528 振动侧支撑板 Support plate 1
14 805047471 螺栓 M20×60(达克罗) Bolt 20 GB/T5783-2000
15 805301379 垫圈 20(达克罗) WASHER 24 DIN6796
16 805338288 垫圈 20(达克罗) washer 20（达克罗） 22
17 805338321 垫圈 20(达克罗) WASHER 38 GB/T93-1987
18 805046550 螺栓 M12×45(达克罗) Bolt 80 GB/T5783-2000
19 805301374 垫圈 12(达克罗) Bolt 84
20 805200098 螺母 M12 Nut 80 GB/T889.1-2000
21 805048400 螺栓M16×60 Bolt 8 GB/T5783-2000
22 805338284 垫圈 16(达克罗) Washer 8 GB/T97.1-2002
23 805201500 螺母 M16 Nut 8 GB/T889.1-2000
24 230101529 马达连接盘 Motor connecting plate 1
25 228302285 轴承压板 connection plate 1
26 230101530 花键套 Splined sleeve 1 GB/T5783-2000
27 230504212 锁片 locket spacer 4
28 800511397 框架轴承 bearing 1 JM822049-90N01
29 801100314 O形密封圈Φ165×3.55 O-ring 1
30 230504315 弹簧 spring 1
31 805046590 螺栓M20×50 bolt 14 GB/T 5783-2000
32 805006332 螺栓M16×40 bolt 24 GB/T5783-2000
33 230100985 减震器安装板 Shock connect plate 1
34 803301205 O型圈 128×5.3 O-ring 128×5.3 1 GB/T3452.1-2005
35 803199914 O型圈 300×5.3 2
36 805046462 螺栓 M10×25(达克罗) Bolt 6
37 805338260 垫圈 10(达克罗) Washer 22
38 805141204 螺钉M16×45 12.9级（达克罗） Screw 16 GB/T70.1-2008
39 805338263 垫圈 16 Washer 16
40 803083449 减速机及马达 Reducer+Motor 1 用于前轮装配
41 230100982 调整垫 Shim 16
42 230100983 调整垫 Shim 8
43 230501040 护罩 Right cover 2
44 805046524 螺栓 M10×16 Bolt 16 GB/T5783-2000
45 228700169 油塞 Oil Plug 2
46 805300055 垫圈 30 WASHER 2 JB982-77
47 230504213 油位螺栓 oil lever glass 1
48 805300025 垫圈 12 Washer 1
49 803201494 透气塞 breath cap 4 C-M12
50 230101626 加油管 1
51 805046643 螺栓 M12×70(达克罗) bolt 4 GB/T5782-2000
52 805046529 螺栓M10×40(达克罗) bolt 8 GB/T5783-2000
53 803166351 油封 1
54 801101754 油封 1
55 805338246 垫圈16 washer 24 Nord-Lock
56 805046894 螺栓M20×45(达克罗) bolt 26 GB/T5783-2000
57 805002082 螺栓M20×20 Bolt 4
58 805046509 螺栓 M8×25(达克罗) Bolt 1
