Description

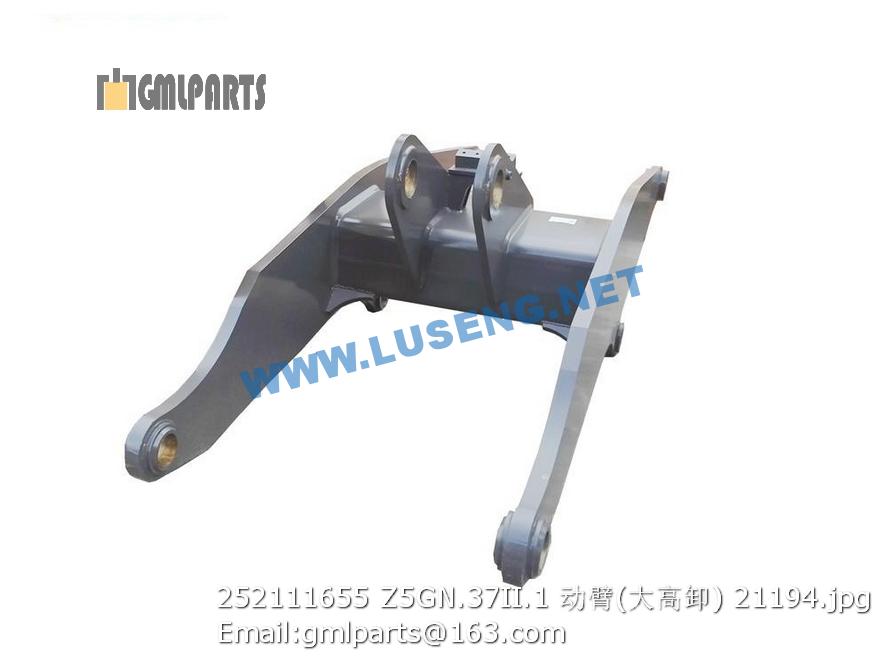

252111655 Z5GN.37II.1 Lift Arm

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1.1 252904188 机罩体 Hood Body 1 DL/SL
1.2 252904930 机罩体 Hood Body 1 D(II)L/D(IV)L
2.1 252904936 继电器安装板 Plank 1 DL
2.2 252903889 继电器安装板 Relay Bracket 1
3 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
4 805300014 垫圈 10 Washer 4 GB/T93-1987
5 805300017 垫圈10 Washer 4 GB/T97.1-2002
6 250900484 门气撑杆固定支架 SUPPORT 2
7 805000018 螺栓 M8×20) Elbow 20
8 805300069 垫圈 8 Washer 8 24
9 805300010 垫圈 8 Washer 24
10 250900476 门铰链 HINGE 4
11 252900970 后挡罩 Rear Shield Hood 1
12 802101245 门锁 LOCK 2 182
13 250900479 徐工标徽 Brand 1
14 805200046 螺母 M5 Nut 3 GB/T6170-2000
15 805300119 垫圈5 Washer 3 GB/T 97.1-2002
16 805300109 垫圈 5 Washer 3 GB/T93-1987
17 805000048 螺栓M12X35 Bolt 4 GB/T5783-2000
18 805300018 垫圈12 washer 12 6 GB/T93-1987
19 805300020 垫圈12 Washer 4 GB/T97.1-2002
20 805000322 螺栓 M6×16 Bolt 8 GB/T5783-2000
21 805300029 垫圈 6 Washer 6 8 GB/T97.1-2002
22 805300030 垫圈 6 Washer 6 8 GB/T93-1987
23 251801239 左门 Left Side Door 1
24 251801240 右门 Right Side Door 1
25 801902763 车门门密封条 weather strip 4 JT-03D
26 801701502 气弹簧 AirSpring 2 QD19-510×165×400N-AA
27 805200045 螺母 8 Nut 4 GB/T 6170-2000
28 805000064 螺栓M12X55 Bolt 2 GB/T5783-2000
29 805300113 垫圈12 Washer 2 GB/T96.1-2002
30 805200048 螺母 M10 Nut 4 GB/T6170-2000
1 801902714 不锈钢吼箍 51-70 Clump 4 QC/T619-1999
2 252903962 连接风管 Pipe 2
3 805000020 螺栓 M8×30 Bolt 4 GB/T5783-2000
4 805301300 垫圈8 Washer 8 GB/T95-2002
5 805301283 垫圈8 Lock washer 8 GB/T93-1987
6 252904014 保温风管 Pipe 2
7 801902713 喉箍B45-70 Clamp 4 QC/T619-1999
8.1 252904015 暖风机总成 Radiator 1 型号500KDL、500KSL、500KD(IV)L
8.2 252904885 暖风机总成 Radiator 1 型号500KD(II)L
8.3 252905808 暖风机总成 Radiator 1
9 805000048 螺栓M12X35 Bolt 4 GB/T5783-2000
10 805300020 垫圈12 Washer 4 GB/T97.1-2002
11 805301285 垫圈12 Washer 4 GB/T93-1987
12 252904016 暖风进水管 (L=4200) Pipe 1
13 252904017 暖风出水管 (L=4500) Pipe 1
13.1 251702806 暖水水管 Pipe 2
14 803604568 线卡 Wires Support 4
15 805000033 螺栓M8×16 Bolt 4 GB/T5783-2000
16 250300125 暖风热水开关(ZG3/8) Switch 1
17 801902707 不锈钢喉箍19-29 STAINLESS STEEL HOSE CLAMP 4
18 250400402 接头 Joint 1 配潍柴
1.1 ▲500KL-140101 A型皮带17-470 A-strap 1 型号500KDL、500KSL
1.2 ▲500KL-140102 A型皮带17-530 A-strap 1 型号500KD(II)L、500KD(IV)L
2 803502601 压缩机 Compressor 1 TYJ2-100
3 ▲500KL-140103 胶管CDKT87H-060 Hose 1
4 ▲500KL-140104 胶管CDKT87H-061 Hose 1
5 ▲500KL-140105 胶管CDKT87H-062 Hose 1
6 ▲500KL-140106 胶管CDKT87H-063 Hose 1
7 ZL50G-0906 冷凝器 Condenser 1 型号 Model S、SL、S(I)、S(II)、M、M(I)、A、M(II)、M(II)DC
8 805000714 螺栓 M10×20 Blot 4 GB/T5783-2000
9 805300014 垫圈 10 Washer 4 GB/T93-1987
10 253000425 垫板 Plank 2
11 805000322 螺栓 M6×16 Bolt 2 GB/T5783-2000
12 805300030 垫圈 6 Washer 6 2 GB/T93-1987
13 805300029 垫圈 6 Washer 6 2 GB/T97.1-2002
14 252903984 储液罐支座 Support 1
15 860114224 贮液器 Liquid-Tank 1 TYJ2-400
16 ▲500KL-140107 贮液器支架 Bracket 1 CD30L14-018
17 ZL50G-0905 蒸发器总成 Evaporator 1 型号 Model S、SL、S(I)、S(II)、M、M(I)、A、M(II)、M(II)DC
18 ▲500KL-140108 新风管 Pipe 1 φ50×160
19 801902713 喉箍B45-70 Clamp 2 QC/T619-1999
20 ▲500KL-140109 新风盒 Air Cleaner 1 CDKT87-040
21 805000033 螺栓M8×16 Bolt 5 GB/T5783-2000
22 805300010 垫圈 8 Washer 5
23 805300069 垫圈 8 Washer 8 5
24 253000546 胶垫 cushion 1 空调带
25 ▲500KL-140110 吸水球 Hydra Sponge 1 CDKT-XSQ-01
26 800511391 保温胶管=1600 Pipe 2 空调带
27 801902714 不锈钢吼箍 51-70 Clump 8 QC/T619-1999
28 805000045 螺栓M12X40 Bolt 4 GB/T 5783-2000
29 805300018 垫圈12 washer 12 4 GB/T93-1987
30 805300020 垫圈12 Washer 4 GB/T97.1-2002
31 250200223 接头 Joint 1
32 250300125 暖风热水开关(ZG3/8) Switch 1
33 801902707 不锈钢喉箍19-29 STAINLESS STEEL HOSE CLAMP 4
34.1 252100684 暖水水管 Water Pipe 1 型号500KD(II)L、500KD(IV)L
34.2 803164463 暖水水管 Water Pipe 1 型号500KDL、500KSL
35.1 252100685 暖水水管 Pipe 1 型号500KD(II)L、500KD(IV)L
35.2 800101439 暖水水管 Water Pipe 1 型号500KDL、500KSL
