Description

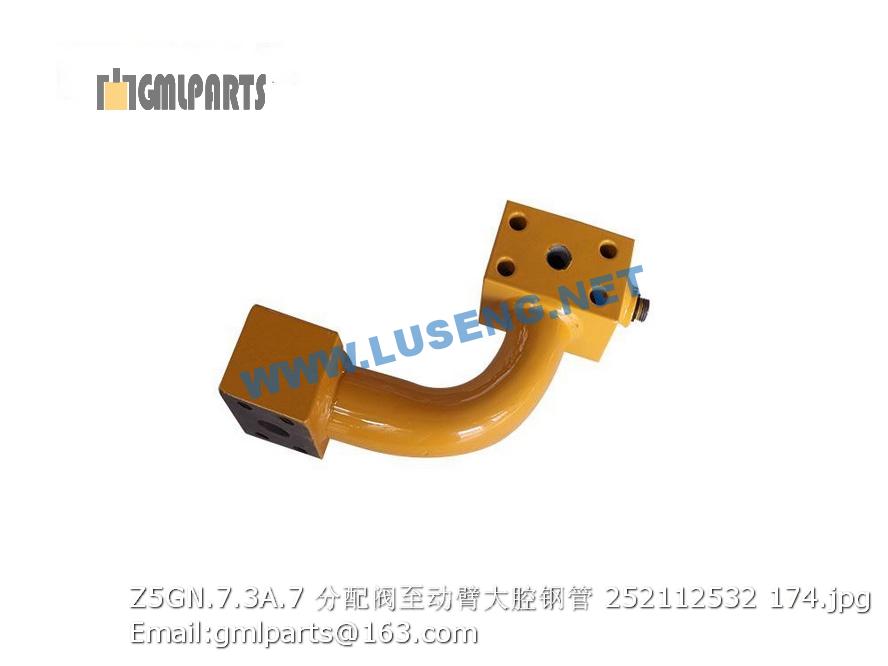

252112532 Z5GN.7.3A.7 TUBE XCMG

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805046621 螺栓 M10×70(达克罗) Blot M10×70(Dacromet) 4 GB/T5782-2000
2 230503021 管夹板 PPL plate 2
3 230503020 管夹 Hose clamp 2
4 805046472 螺栓 M10×20(达克罗) Bolt 8
5 805338260 垫圈 10(达克罗) Washer 8
6 230502663 长圆护套 Molding jacket 2
7 230101335 支架 plate 2 XD81.11.1-5
8 230101739 液压油箱 oil tank 1
9 803103798 接头 Joint 1
10 803165106 软管总成 Hose 1
11 803165218 软管总成 HOSE 1
12 803164717 法兰组件 Washer 4 M2M2HK-12
13 803173684 接头 Joint 1 EW22LOMDCF
14 803103818 接头 Joint 2
15 803400770 软管总成 hose 4 F781C9C9202012-820
16 239901945 软管总成 Hose 1
17 230500296 管夹 Rubber block 1
18 230500297 压板 plate 1
19 805046624 螺栓 M10×90(达克罗) Blot （Dacromet） 2 GB/T5782-2000
20 239902249 软管总成 hose 1 F781C9C9202012-3100
21 803106951 软管总成 hose 1 F781C91C202012-3060
22 230101741 泵接头装配总成 pump adapter assembly 1
23 803100723 接头 Joint 2
24 803164756 接头 Joint 1 GE22LM33×2EDOMDCF
25 803381076 软管总成 hose 1
26 803165187 软管总成 Hose 1
27 803410213 接头 adapter 2
28 803410212 接头 adapter 2
29 803173248 法兰 flange joint 4
30 239902222 软管总成 hose 1 N781H0H4202012-1200
31 803304147 软管总成 hose 1 F781C91C202012-1350
32 230504037 长圆护套 Molding jacket 1 XD81.11-8
33 230101380 固定板 plate 1 XD81.11.1-6A
34 803104915 接头 Joint 2
35 803379383 接头 Joint 8
36 805046507 螺栓 M8×20(达克罗) Bolt 2
37 805301384 垫圈 8(达克罗) Washer 2
38 805201502 螺母 M8 2
39 230101028 阀板焊接 Connecting Block 1
40 230101029 安装板 plate 1
41 803105653 接头 Joint 1
