Description

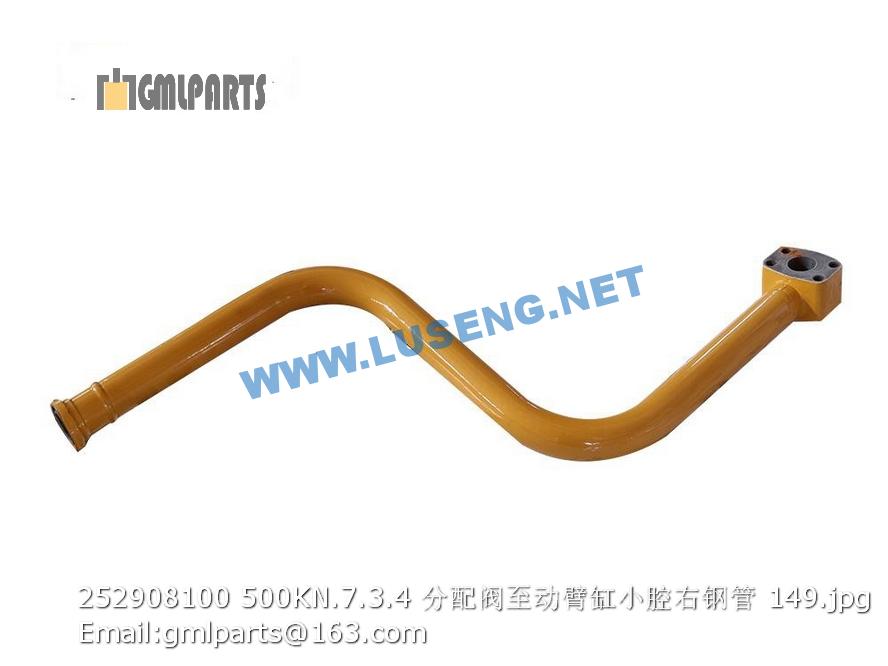

252908100 500KN.7.3.4 TUBE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252900272 软管总成 Hose 1
2 803164245 接头 Joint 4
3 805002295 接头 Joint 12
4 252300517 软管总成 Hose 1
5 250100112 转向器 Washer 1
6 803201514 接头 Joint 4
7 252101037 胶管总成 Hose 2
8 252908374 软管总成 Hose 1
9 805300014 垫圈 10 Washer 20 GB/T93-1987
10 805002280 螺栓M10X55 Bolt 8 GB/T 21-1976
11 252908377 管夹组件 Pipe Clamp 1
12 252908379 管夹组件 Pipe Clamp 1
13 805000727 螺栓M10X25 Bolt 10 GB/T5783-2000
14 252100501 限位杆 Limited rod 2
15 252900291 限位杆支座 Bracket of Limit Rod 2
16 805200069 螺母 M12 Nut 2 GB/T 6172.1-2000
17 803004042 限位阀 Valve 2
18 252900274 软管总成 Hose 2
19 803164243 三通接头 Joint 4
20 252908375 软管总成 Hose 1
21 252908376 软管总成 Hose 1
22 252101007 胶管总成 Hose 1
23 252101040 接头块 Join Block 1
24 801100120 O形圈 25×3.55 O-ring 1
25 805000137 螺栓M8X40 Bolt 4 GB/T5783-2000
26 805300010 垫圈 8 Washer 7
27 805000033 螺栓M8×16 Bolt 3 GB/T5783-2000
28 269901267 线卡 Clamp 1
29 253301477 溢流阀总成 pressure relief valve 1
30 803604566 线卡 Clamp 1
31 805200045 螺母 8 Nut 1 GB/T 6170-2000
32 803199332 卡套 Φ60 CLAMP 1 TJBC
33 803004045 选择阀 Valve 1
34 252900495 支板 Plank 1
35 805000278 螺栓 M10×55 Bolt 2 GB/T 5783-2000
36 803171732 胶管总成 Hose 1
37 803300066 软管总成 Hose 1
38 803164237 接头 Joint 1
39 803004077 单向阀 Valve 1
40 803604567 线卡 Wires Support 1
41 252601568 支架 Bracket 3
1 805002295 接头 Joint 8
2 253000280 软管总成 Hose 1
3 803004100 单向阀 Check Valve 1
4 253000282 软管总成 Hose 1
5 252908637 国产单手柄先导阀总成 The Pilot Valve handle 1
6 253000263 软管总成 Hose 1
7 253000264 软管总成 Hose 1
8 252803027 软管总成 Hose 1
9 253000266 软管总成 Hose 1
10 253000267 软管总成 Hose 1
11 803164245 接头 Joint 1
12 252908636 双手柄先导阀总成 The Pilot Valve handle 1 选配,选装时，取消5号件
13 252908638 球阀总成 Ball Valve 1
14 253102484 软管总成 Hose 1
