Description

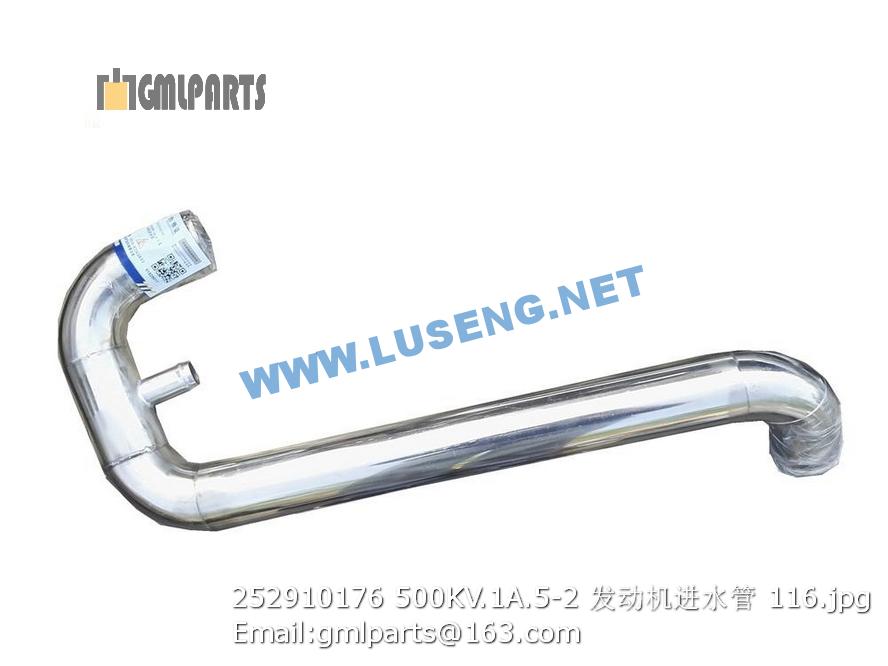

252910176 500KV.1A.5-2 HOSE

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 805002144 螺栓 M20×1.5×55 Bolt 4 GB/T 5786-2000
2 805300023 垫圈 20 Washer 20 6 GB/T93-1987
3 803164035 胶管 B16×800 Hose 1 JB/T 8406-2008
4 252905670 燃油箱总成 FUEL TANK ASSEMBLY 1 500KD.1A.1
5 805000028 螺栓M16X50 BOLT 4
6 805300011 垫圈 16 Washer 4 GB/T 93-1987
7 805300013 垫圈16 Washer 4 GB/T 97.1-2002
8 252108750 胶管 Hose 1
9 805000043 螺栓 M10×30 Bolt 4 GB/T 5783-2000
10 805300014 垫圈 10 Washer 8 GB/T93-1987
11 805300017 垫圈10 Washer 4 GB/T97.1-2002
12 800305568 双变油散 T/C Radiator 1 XGYS01-13B
13 800350007 散热器总成 Radiator Assembly 1 XGSX01-77J
14 252903972 液压油散管路 Hydraulic Radiator Pipe 1
15 252108751 双变油散管路 T/C Radiator Pipe 1
16 252905040 管夹总成 Pipe Clamp 1
17 805000682 螺栓 M20×1.5×65 Bolt 2 GB/T 5786-2000
18 252904543 胶管 Hose 1
19 805001907 螺栓 M20×140 BOLT 2
20 805300056 垫圈 20 WASHER 2 GB/T96.1-2002
21 805201501 螺母 M20 NUT 2 GB/T889.1-2000
22 252100222 减震器 RUBBER SHIM 4
23 252900342 隔套 SPACER 2
24 252903841 接头 Joint 1
25 805301419 复合式密封硬垫圈 39 WASHER 2 Q/SC1294-2000
26 252101962 接头 JOINT 1
27 252101963 空心螺栓 BOLT 1
28 805301412 复合式密封硬垫圈 18 WASHER 2 Q/SC1294-2000
29 250400122 直角接头 JOINT 1
30 250400125 胶管B13×340 HOSE 1 JB/T8406-2008
31 801968904 喉箍 B14-27 CLAMP 6 QC/T619-1999
32 252100842 油门操纵 ACCELERATOR PEDAL 1
33 800150740 发动机 Engine 1
34 800150741 发动机(带水寒宝) Engine 1 选配Optional
35 252108958 电动泵油滤清器线束 WIRES 1 XSS-293、配水寒宝用
36 252904904 支架 BRACKET 1
37 252111531 左支腿 Left Bracket 1
38 252111537 右支腿 Right Bracket 1
39 805002233 螺柱M12X35 Bolt 8 Q/SC1294-2000
40 805200098 螺母 M12 Nut 8 GB/T889.1-2000
41 252101750 气管 Air Pipe 1
42 252906006 垫圈 Washer 2 GB/T9163-2001
43 252900315 发动机出水管 Hose 1
44 805000716 螺栓M12X30 Bolt 4 GB/T5783-2000
45 805300018 垫圈12 washer 12 4 GB/T93-1987
46 805300020 垫圈12 Washer 4 GB/T97.1-2002
47 805000714 螺栓 M10×20 Blot 4 GB/T5783-2000
48 252900313 接头 JOINT 1 500K.1.5
49 803166675 胶管 B16×750 Hose 1 JB/T 8406-2008
50 252900318 接头 JOINT 1
51 803164019 胶管B10X670 Hose 1 JB/T8406-2008
52 252107984 接头 JOINT 1 W5G.1.6
