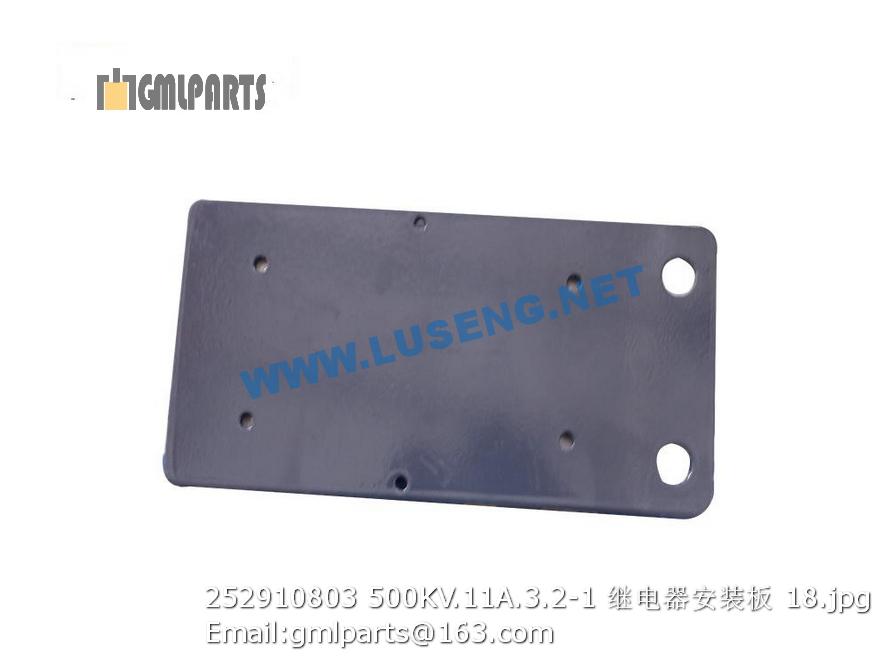

252910803 500KV.11A.3.2-1 Relay Bracket

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 ▲800350007-01 水散热器总成 Water Radiator 1 XGSX01-77A-1301000
2 ▲800350007-02 导风罩护网总成 Shroud& Guard Net 1 XGSX01-77A-1301600
3 ▲800350007-03 左支架分总成 Left Bracket 1 XGSX01-77A -1301700
4 ▲800350007-04 右支架分总成 Right Bracket 1 XGSX01-77 A-1301700
5 ▲800350007-05 液压油散热器总成 Hydraulic Oil Radiator 1 XGSX01-77AY-1300000
6 ▲800350007-06 挡风板(侧) Plate (Side) 2 XGSX01-77J-1301701
7 ▲800350007-07 挡风板(上) Plate (Top) 1 XGSX01-77J-1301703
8 ▲800350007-08 下胶板 Plate 1 XGSX01-77A-1301702
9 ▲800350007-09 密封条 Airproof Strip 1 XGSX01-78D-1301800
1 803164301 接头 Joint 2
2 803164314 管夹 climp 2 3700935
3 805000033 螺栓M8×16 Bolt 2 GB/T5783-2000
4 805300010 垫圈 8 Washer 2
5 252900988 软管总成 Hose 1 S
6 252900989 软管总成 Hose 1 S
1 803004130 油门操纵阀 Accelerator 1
3 805300029 垫圈 6 Washer 6 7 GB/T97.1-2002
4 805300030 垫圈 6 Washer 6 5 GB/T93-1987
5 805200053 螺母 M6 Nut M6 2
6 252100843 支架 Bracket 1
1 803184623 螺塞 M16×1.5 PLUG 2 QC/T385-1999
2 805301411 垫圈 16 WASHER 2 Q/SC1294-2000
3 252905673 燃油箱体 FUEL TANK 1
4 803164214 液位计 Liquid Level Meter 1 YWZ-127
5 252905671 法兰 Flange 1
6 252100465 橡胶垫 Seal Washer 1
7 805000017 螺栓 M8×25 bolt 9 GB/T5783-2000
8 805300010 垫圈 8 Washer 9
9 252905672 法兰 FLANGE 1 500KD.1A.1-2
10 250200206 垫片 WASHER 1 ZL40.1.3-8
11 805000727 螺栓M10X25 Bolt 6 GB/T5783-2000
12 805300014 垫圈 10 Washer 6 GB/T93-1987
13 252905762 螺塞 M45×1.5 Bolt 1
14 250200471 吸油滤油器总成 FILTER 1 XGXL5-10×100
15 803164100 复合式密封硬垫圈 45 WASHER 2 Q/SC1294-2000
16 252905687 吸油管 OIL SUCKING PIPE 1 500KD.1A.1.2
17 803164228 吸油滤芯 OIL SUCKING FILTER 1 WU-16×100-J
18 805301412 复合式密封硬垫圈 18 WASHER 1 Q/SC1294-2000
19 803164217 回油滤清器 Filter Assy 1
20 252905197 橡胶帽 Cap 1
21 805201482 蝶形螺母 M8 NUT 1
22 801902707 不锈钢喉箍19-29 STAINLESS STEEL HOSE CLAMP 2
23 251806245 透气接管 Air Pipe 1 500FN.2.2.1
24 251702785 呼吸器总成 Air FILTER 1 XG-1102002
25 803300971 燃油箱加油滤清器(带锁、选配) Fuel Tank Filter (With lock, optional) 1 每1000小时或半年更换,以先到为准. Change every 1000 hours or half a year (whichever comes first).
26 805000715 螺栓 M12×25 Bolt 1 GB/T 5783-2000
27 805300018 垫圈12 washer 12 1 GB/T93-1987
28 805300020 垫圈12 Washer 1 GB/T97.1-2002
29 803107807 螺塞M14X1.5 Plug 1 JB/T1000-1977
30 805301410 垫圈14 Washer 1 Q/SC1294-2000
