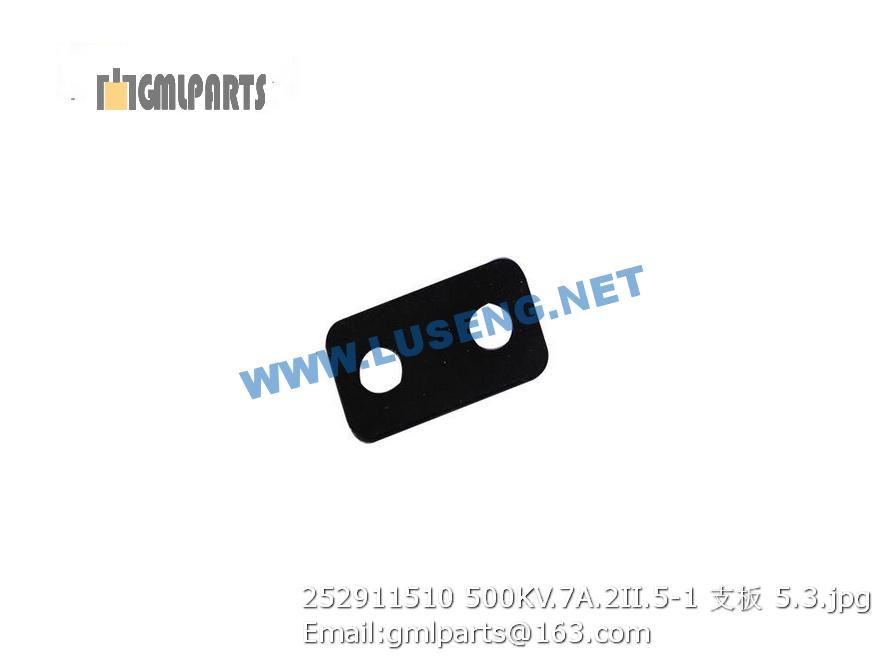

252911510 500KV.7A.2II.5-1 BRACKET

,252911510 500KV.7A.2II.5-1 BRACKET

Description

252911510 500KV.7A.2II.5-1 BRACKET

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 803044616 杆头 Rod 1
2 803044613 导向套 Guide sleeve 1
3 803044617 缸筒 Cylinder barrel 1
4 803044614 活塞杆 Piston rod 1
5 803044678 盖板 Cover 2
6 803044615 活塞 Piston 1
7 803044618 油管组件1 Tube 1 XGYG01-169.3
8 803044684 支板盖 Cover 1
9 803044619 油管组件2 Tube 1 XGYG01-169.4
10 805104565 螺钉 M10×25(33H) Bolt 1 GB/T80-2007
11 800513939 钢球 Sφ8(GCr15) ball 1 GB/T308-2002
12 803044698 防尘圈 wiper 1 属于密封包
13 805100451 螺钉 M16×60 Bolt M16×60 12 GB/T70.1-2008
14 805300011 垫圈 16 Washer 12 GB/T 93-1987
15 803195764 杆密封 Rod seal 1 属于密封包
16 803195354 O型圈 160X3.1 O–ring 1 GB 1235-76
17 803176194 O形圈 160X5.7 O-ring 1 GB 1235-76
18 803044709 挡圈 Backup ring 1
19 803044710 RB封 RB-Ring 1
20 803044711 支撑环 Support Ring 2
21 803044712 防护塞 Protective Plug 2
22 805104269 螺钉 M10×16 Bolt 8 GB/T70.1-2008
23 803044713 纳污环 Ring 1
24 803164050 O型圈 85X3.1 O-ring 1 GB 1235-76属于密封包
25 803044714 支承环 Supporting Ring 2 属于密封包
26 803044717 格莱圈 Gltd Ring 1 属于密封包
27 805135710 螺钉 M12X45 Bolt 2 GB/T 78-2007
28 805105181 内六角螺钉M8X16 Bolt 4 GB/T70.1-2008
29 805302894 垫圈 8 Washer 4 GB/T93-1987
30 805100147 螺钉 M10×40 Bolt 8 GB/T70.1-2002
31 805302888 垫圈 10 Washer 8 GB/T93-1987
32 803044704 O形圈35X3.1 O-Ring 2 GB1235-76
860120304 50G/500K/500F转斗缸及800K动臂缸密封件(统型)(备件) Boom Cylinder Seal 1
1 803073807 单向阀 Check Valve 1
2 803164756 接头 Joint 1 GE22LM33×2EDOMDCF
3 252907355 软管总成 Hose 1 252907355
4 252907105 软管总成 Hose 1
5 803164234 法兰组件 FLANGE 2 M1M1HK-16
6 805300014 垫圈 10 Washer 4 GB/T93-1987
7 252907106 回油块 Joint Block 1
8 805000099 螺栓M12×60 Bolt 4 GB/T5783-2000
9 805300018 垫圈12 washer 12 4 GB/T93-1987
10 801100148 O形密封圈40×3.55 O- Ring 1 GB/T 3452.1-1992
11 252907218 软管总成 Hose 1
12 252900767 软管总成 Hose 1
13 803166449 堵头 Plug 2
14 803004323 右转向缸 Cylinder 1
15 252900268 软管总成 Hose 2
16 252900269 三通接头 Connector 1
17 252907216 管夹组件 Plate 1
18 252907109 接头块 Joint Block 1
19 801100068 O形圈 32.5×3.55 O- Ring 1 GB/T3452.1-1992
20 805001920 螺栓M8X75 Hose 4 GB/T5782-2000
21 801100120 O形圈 25×3.55 O-ring 2
22 805000089 螺栓 M8X35 Bolt 8 GB/T 5783-2000
23 805300010 垫圈 8 Washer 8
24 803004324 左转向缸 Cylinder 1
25 252903955 三通接头 Connector 1
26 803163638 接头 Joint 1
