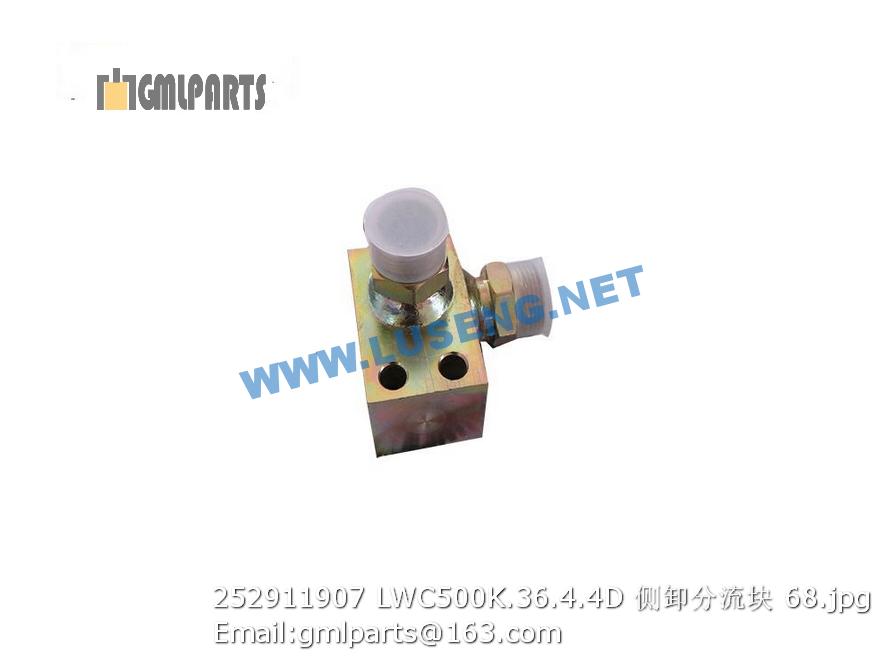

252911907 LWC500K.36.4.4D BLOCK

,252911907 LWC500K.36.4.4D BLOCK

Description

252911907 LWC500K.36.4.4D BLOCK

序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 251806183 三联动臂钢管 Tube 2 500FN.22.3.1
2 805000018 螺栓 M8×20) Elbow 8
3 250200250 U形螺栓 U-Bolt 2
4 805200045 螺母 8 Nut 4 GB/T 6170-2000
5 805300069 垫圈 8 Washer 8 12
6 805300014 垫圈 10 Washer 14 GB/T93-1987
7 803004103 分配阀DF32D3 Valve 1
8 803164828 法兰组件 Flange compent 2
9 805300018 垫圈12 washer 12 4 GB/T93-1987
10 252907356 分配阀进油块 Block 1 252907356
11 801100148 O形密封圈40×3.55 O- Ring 1 GB/T 3452.1-1992
12 805300010 垫圈 8 Washer 8
13 805000206 螺栓M10x100 Bolt M10x100 4 GB/T5782-2000
14 252900999 右钢管 Tube 1
15 252907358 软管总成 Hose 2 252907358
16 252901000 左钢管 Tube 1
17 252906920 阀支座 Plate 1 252906920
18 805000048 螺栓M12X35 Bolt 4 GB/T5783-2000
19 252906921 防尘罩 Plate 1 252906921
20 805000033 螺栓M8×16 Bolt 2 GB/T5783-2000
21 805000047 螺栓 M10×50 Bolt 4 GB/T 5783-2000
22 252900554 右支板 Plank 1
23 252900555 左支板 Plank 1
24 252900280 压板 Plank 8 500K.7.1.12-2
25 252900282 橡胶垫 Rubber Blanket 4 500K.7.1.12-4
26 252900281 橡胶垫 Rubber Blanket 4 500K.7.1.12-3
27 252900298 支柱 support 2 500K.7.2.11-2
