Description

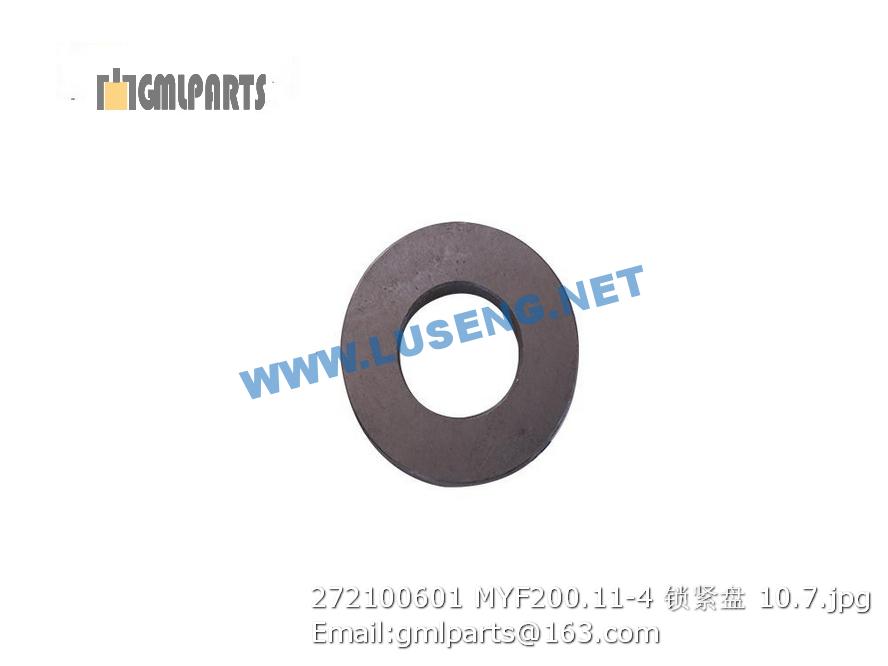

272100601 MYF200.11-4 Lock Plate
序号 零件号 版本 中文名称 英文名称 数量 备注 装配备注
1 252102109 右前护栏 Right-front guardrail 1
1 252908185 右前护栏 Front Armrest 1
2 252908182 左前护栏 Front Armrest 1
2 252102121 右后护栏 Right-rear guardrail 1
3 252102108 右台架 Right Platform 1
3 252908186 右后护栏 Right Rear Armrest 1
4 252102102 左后护栏 Left -rear guardrail 1
4 252908184 右围板焊接件 Right Welds 1
5 252908188 踏板 Treadboard 2
5 252112673 左台架 Left Platform 1
6 252908180 右支架 Support 1
6 805300119 垫圈5 Washer 4 GB/T 97.1-2002
7 252908181 左围板焊接件 Left Welds 1
7 805000390 螺栓M5X12 Bolt 4 GB/T5783-2000
8 252908183 左后护栏 Left Rear Armrest 1
8 250400188 胶套 Rubber Sleeve 2
9 251800886 左前护栏 Left-front guardrail 1
9 252908187 爬梯焊接件 Ladder 2
10 252605922 橡胶板 Rubber plate 4
11 252908262 压板 Plate 8
12 805000716 螺栓M12X30 Bolt 26 GB/T5783-2000
12 805300017 垫圈10 Washer 16 GB/T97.1-2002
13 805300014 垫圈 10 Washer 16 GB/T93-1987
14 805000047 螺栓 M10×50 Bolt 16 GB/T 5783-2000
14 252101894 爬梯 Ladder 2
15 805000713 螺栓 M10×45 Bolt 16 GB/T5783-2000
15 253004178 右挡泥板 Right Fender 1
16 805301284 垫圈10 Lock washer 16 GB/T93-1987
16 805300020 垫圈12 Washer 50 GB/T97.1-2002
17 805300018 垫圈12 washer 12 50 GB/T93-1987
17 253000646 压板 plate 12
18 805200048 螺母 M10 Nut 16 GB/T6170-2000
18 805000048 螺栓M12X35 Bolt 50 GB/T5783-2000
19 253004055 橡胶板 Rubber plate 4
19 253004174 左挡泥板 Left Fender 1
20 253000649 踏板 Footplate 6
21 805300013 垫圈16 Washer 6 GB/T 97.1-2002
22 805300011 垫圈 16 Washer 6 GB/T 93-1987
23 805000051 螺栓 M16×40 Bolt 8 GB/T5783-2000
24 805000045 螺栓M12X40 Bolt 4 GB/T 5783-2000
25 805000013 螺栓 M16×35 Bolt 2 GB/T5783-2000
26 805000014 螺栓 Bolt 6
29 252112606 右爬梯支架 Right Ladder bracket 1
30 252112607 右台架支架 Support 1
1 252112100 铲斗销 Pin 3
2 801134086 油杯 M10×1（不锈钢） Oil Cup 8 JB/T7940.1-1995
3 250400159 垫块 BLOCK 8
4 805300011 垫圈 16 Washer 8 GB/T 93-1987
5 805000022 螺栓M16X25 Bolt 8 GB/T5783-2000
6 252100394 O形圈 O-Ring 8
7 269900193 调整垫片 ADJUSTING CUSHION 4 GB/T16674.1-2004
8 803164070 唇形密封圈 B80×100×10 Lip Type Seal 8 GB/T9877-2008
9 252112094 轴套 Bushing 4
11 269900195 调整垫片 Adjusting Shim 4
12 252112095 摇臂梁轴套 Bushing 2
14 252100419 摇臂油缸销 Pin 1
15 251806002 摇臂梁销 Pin 1
16 252100390 轴套 Bushing 2
17 252101316 调整垫片 Adjusting Shim 8
18 250400158 动臂油缸销 Pin 2
20 252112051 轴套 Bushing 2
21 251806004 摇臂拉杆销 Pin 1
10-1 252111347 拉杆 Link 1
10-2 252111517 小高卸拉杆 Link 1 小高卸用
10-3 252111656 大高卸拉杆 Link 1 大高卸用
13-1 251805998 摇臂 Rocker 1
13-2 252111658 大高卸摇臂 Pitman Arm 1 大高卸用
19-1 252111344 动臂 Boom 1
19-2 252111516 动臂 Boom 1 小高卸用
19-3 252111655 大高卸动臂 Lift Arm 1 大高卸用
19-4 252111659 三联动臂 Lift Arm 1 三联用
19-5 252111663 三联动臂(小高卸) Lift Arm 1 三联（小高卸）用
